Page 9

(17) Воспр. Назад/5

(18) Ускорен. Вперед /4

(19) Покадр. Воспр/3

(20) Файл вперед/2

(21) Файл назад/1

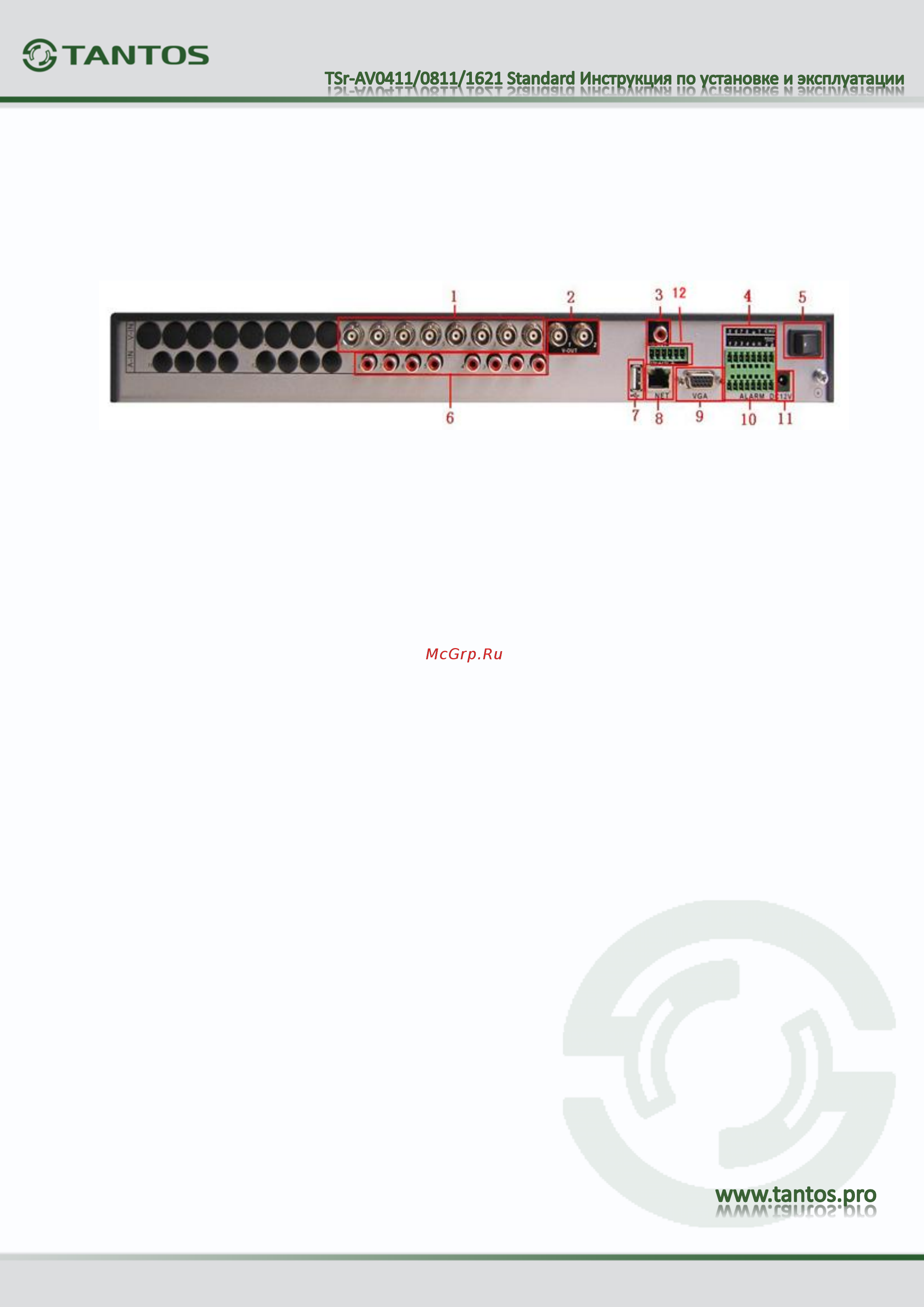

2.4 Задняя панель

(1) входы видео (2) выходы видео (3) выход аудио (4) Тревоги, RS232 и RS485

(5) Питание (6) входы аудио (7) USB (8) сеть

(9) VGA (10) Тревоги, RS232 и RS485 (11) Разъем питания

(12) 2 x 12 В выход питания

2.5 Подключение входов и выходов аудио и видео

2.5.1 Подключение входов видео

Вход видео использует разъем BNC. Входной сигнал должен быть PAL/NTSC BNC (1,0 В

P-P

, 75 Ом).

Видео сигнал должен быть стандартным, с высоким отношением сигнал/шум, малыми искажениями

и низким уровнем помех. Изображение должно быть четким, с натуральными цветами и соответствующей

яркостью.

Сигнал от камеры должен быть стабильным и надежным

Камеры следует устанавливать в местах, где нет засветок и освещение нормальное.

Заземление и питание камер и DVR должно быть разделено и обеспечена его надежность.

Проверьте, что линии передачи надежные и стабильные

Используйте для передачи видео сигнала качественный коаксиальный кабель, выбирайте тип кабеля

в зависимости от расстояния передачи видео сигнала. Если расстояние большое, используйте передачу

по витой паре, видеоусилители или передачу по оптоволокну, чтобы обеспечить качество передаваемого

сигнала.

Кабель передачи видео следует располагать вдали от источников помех и других сигнальных
