№Контакта
Описание
имя
Примечание
1
Data transmission positive
TPTXD+
Output
2
Data transmission negative
TPTXD-
Output
3
Data receive positive
TPRXD+
Input
6
Data receive negative
TPRXD-
Input
Описание порта UTP для Gigabit показано ниже:
№ Контакта
Описание
имя
Примечание
1
Data transmission positive
TPTXD1+
Output
2
Data transmission negative
TPTXD1-
Output
3
Data receive positive
TPRXD2+
Input
6
Data receive negative
TPRXD2-
Input
4
Data Bi-directional positive
BI_D3+
Bidirectional
5
Data Bi-directional negative
BI_D3-
Bidirectional
7
Data Bi-directional positive
BI_D4+
Bidirectional
8
Data Bi-directional negative
BI_D4-
Bidirectional

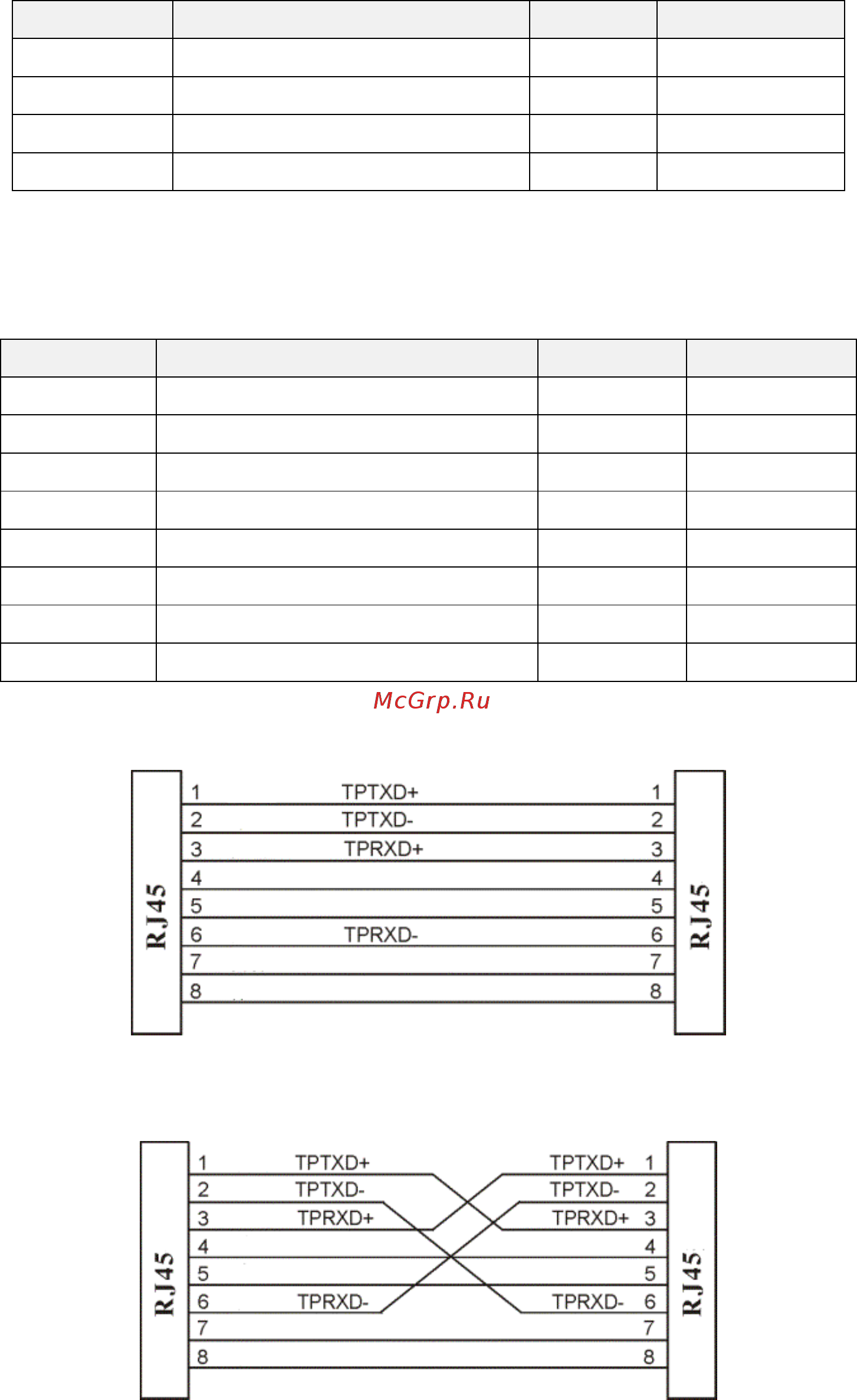

Кабельные соединения и цвета соответствуют требованиям стандарта EIA / TIA 568A:
Кабельные соединения и цвета соответствуют требованиям стандарта EIA/TIA568B:
