Tantos TSn-24P26M [7/46] Подключение кабеля питания
![Tantos TSn-24P26M [7/46] Подключение кабеля питания](/views2/1344823/page7/bg7.png)

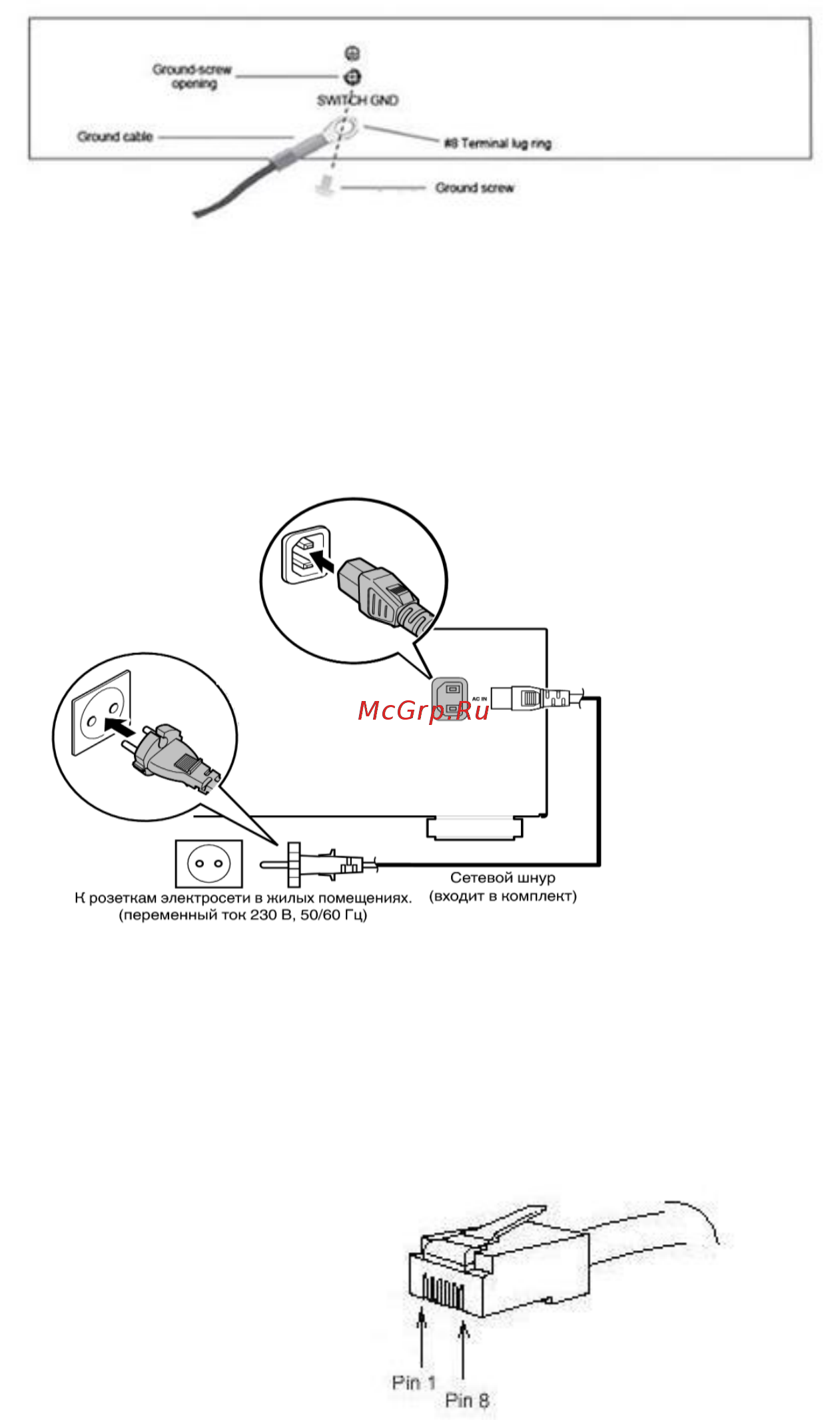

Шаг 4: Используя отвертку, затяните винт заземления, чтобы закрепить кабель
заземления.
Шаг 5: Прикрепите клеммное кольцо на другом конце кабеля заземления к
соответствующему заземляющему штифту или болту на стойке
Шаг 6: Убедитесь, что соединения на заземляющем разъеме коммутатора и стойки
надежно закреплены.
3.4 Подключение кабеля питания
После подключения заземления к коммутатору можно подключить кабель питания в разъем
на задней панели коммутатора и после этого вилку в розетку постоянного тока 220В.
3.5 Подключение Ethernet
Используйте UTP порты коммутатора для подключения как показано ниже:
Описание порта UTP для Fast Ethernet показано ниже:
