Tantos NEO [8/31] Схемы подключения
![Tantos NEO [8/31] Схемы подключения](/views2/1373311/page8/bg8.png)

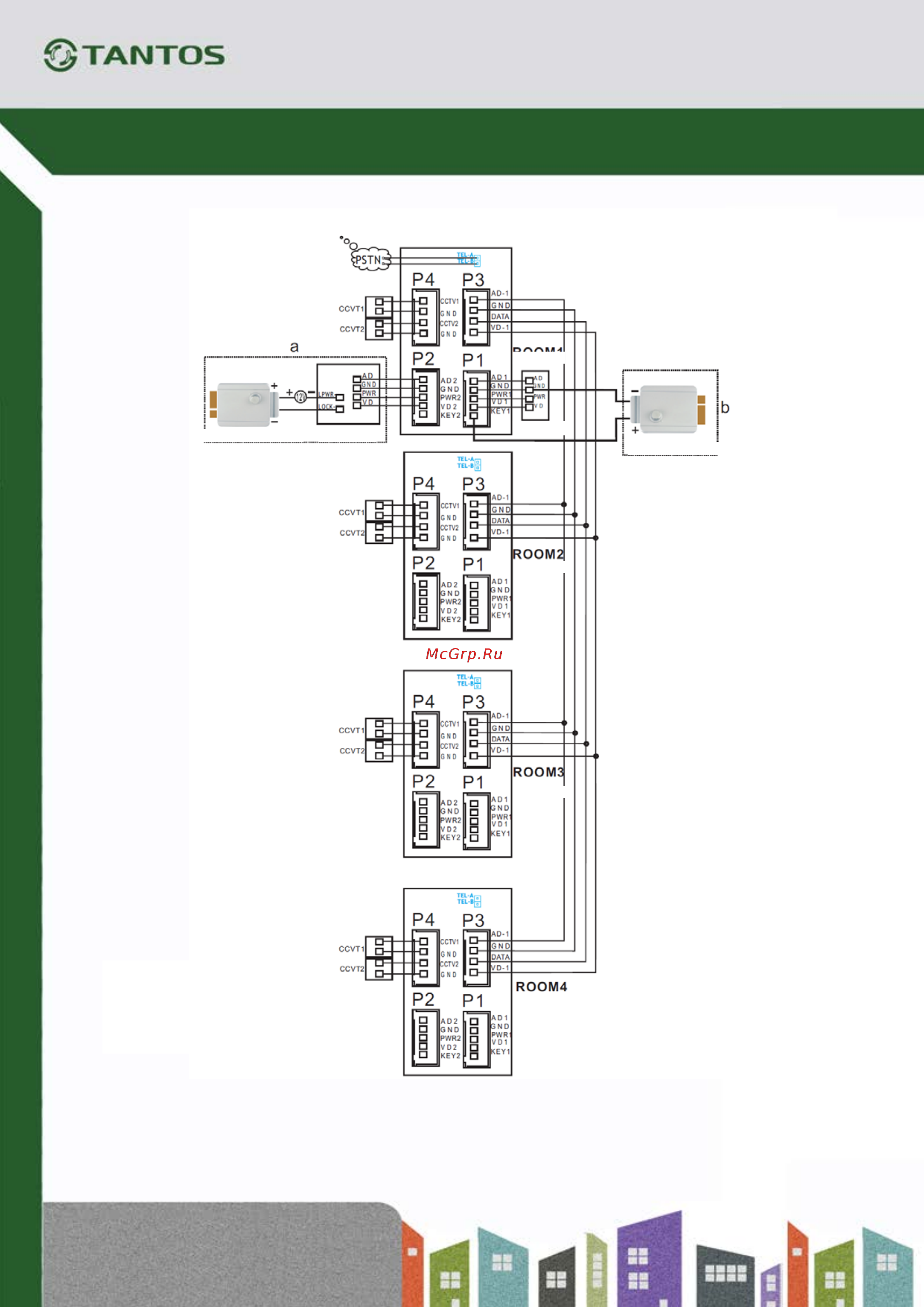

Схемы подключения
Примечания:
При подключении электрозамка к вызывной панели требуется дополнительный блок
питания соответствующий току потребления замка.
Выход KEY является импульсным, т.е. при нажатии кнопки открывании замка через этот
выход происходит разряд конденсатора 2200мкФх12В.
Схема 1
Электро замок 1
Панель 2
Электро замок 2
Панель 1
AD: Аудио
VD: Видео
PWR: Питание
GND: Общий
KEY1/2: Сигнал на замок
Комната 4
Комната 3
Комната 2
Комната 1
6
