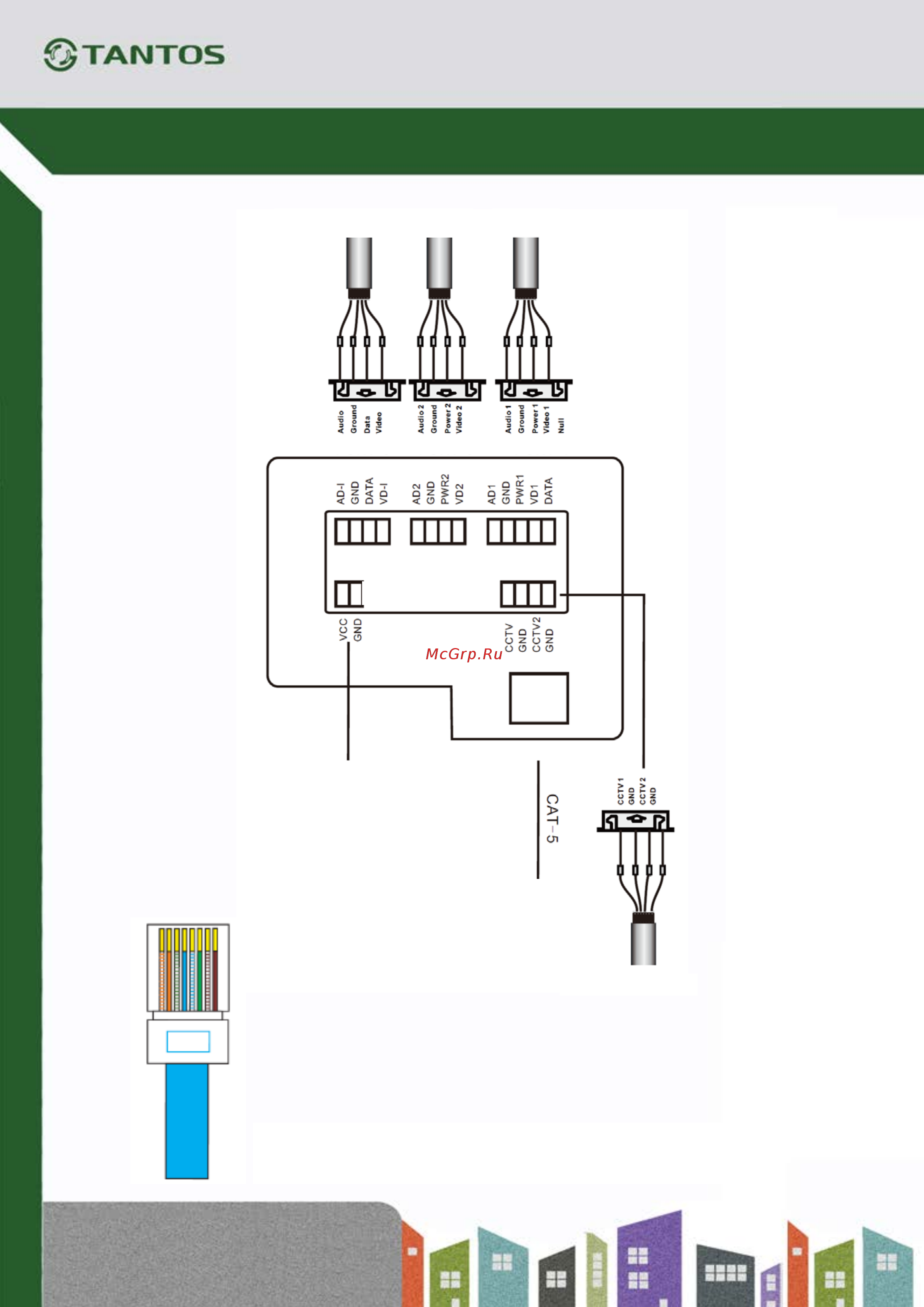

5. Разъемы подключения монитора
Доп. монитор
Панель 1
Панель 2
ПОРТ 3
ПОРТ 2
ПОРТ 1
ПОРТ 5
Вход
питания
ПОРТ 4
Разъем для
подключения
блока питания
Кабель для
подключения VGA
преобразователя
(только для моделей с
индексом «+»)
Видеокамеры 1 и 2
Внимание: Кабель UTP, для подключения VGA преобразователя, должен
быть обжат в коннектор RJ45 по стандарту T568B (см. рисунок, разъем RJ45,
вид со стороны контактов)
