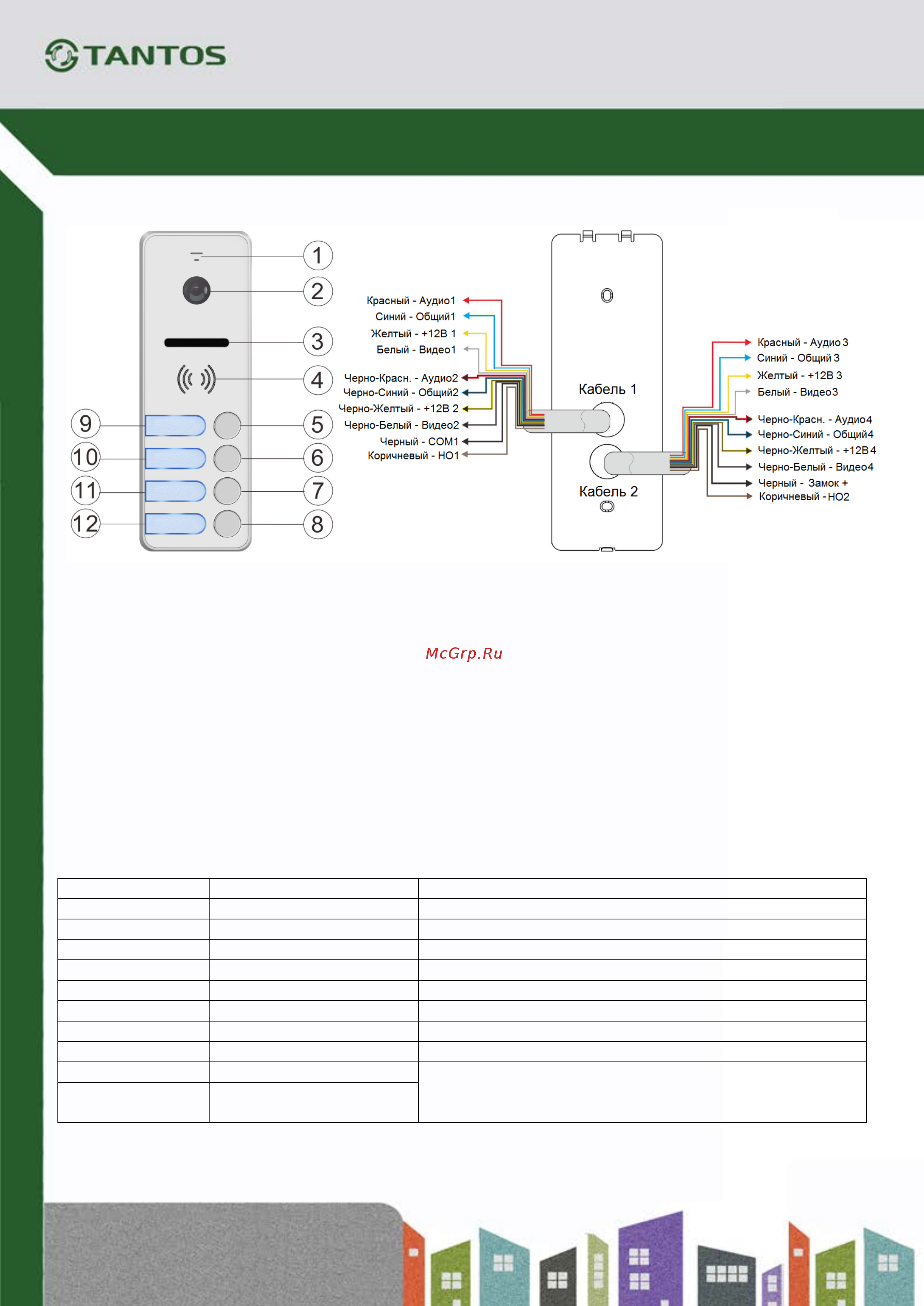

КОНСТРУКЦИЯ И ЭЛЕМЕНТЫ ВЫЗЫВНОЙ ПАНЕЛИ
1) Микрофон
2) Видеокамера
3) Белая светодиодная подсветка
4) Динамик
5) Кнопка вызова абонента 4
6) Кнопка вызова абонента 3
7) Кнопка вызова абонента 2
8) Кнопка вызова абонента 1
9-12) Окошки для текста
КАБЕЛИ ПОДКЛЮЧЕНИЯ
Внимание: Не включайте питание монитора, пока не будут выполнены все соединения.
Кабель 1
Цвет
Назначение
Подключение
Красный
Аудио 1
Аудио вход Монитора 1
Синий
Общий 1
Общий Монитора 1
Желтый
Питание 1
Питание от Монитора 1
Белый
Видео 1
Видео вход Монитора 1
Черно-Красный
Аудио 2
Аудио вход Монитора 2
Черно-Синий
Общий 2
Общий от Монитора 2
Черно-Желтый
Питание 2
Питание от Монитора 2
Черно-Белый
Видео 2
Видео вход Монитора 2
Черный
COM1
Подключение электромеханического замка или
контроллера СКУД (см. схему подключения замков)
Коричневый
Нормально открытый
контакт 1
