Tantos ББП-50 MAX (пластик) [3/4] Назначение контактов и других элементов назначение контактов и других элементов

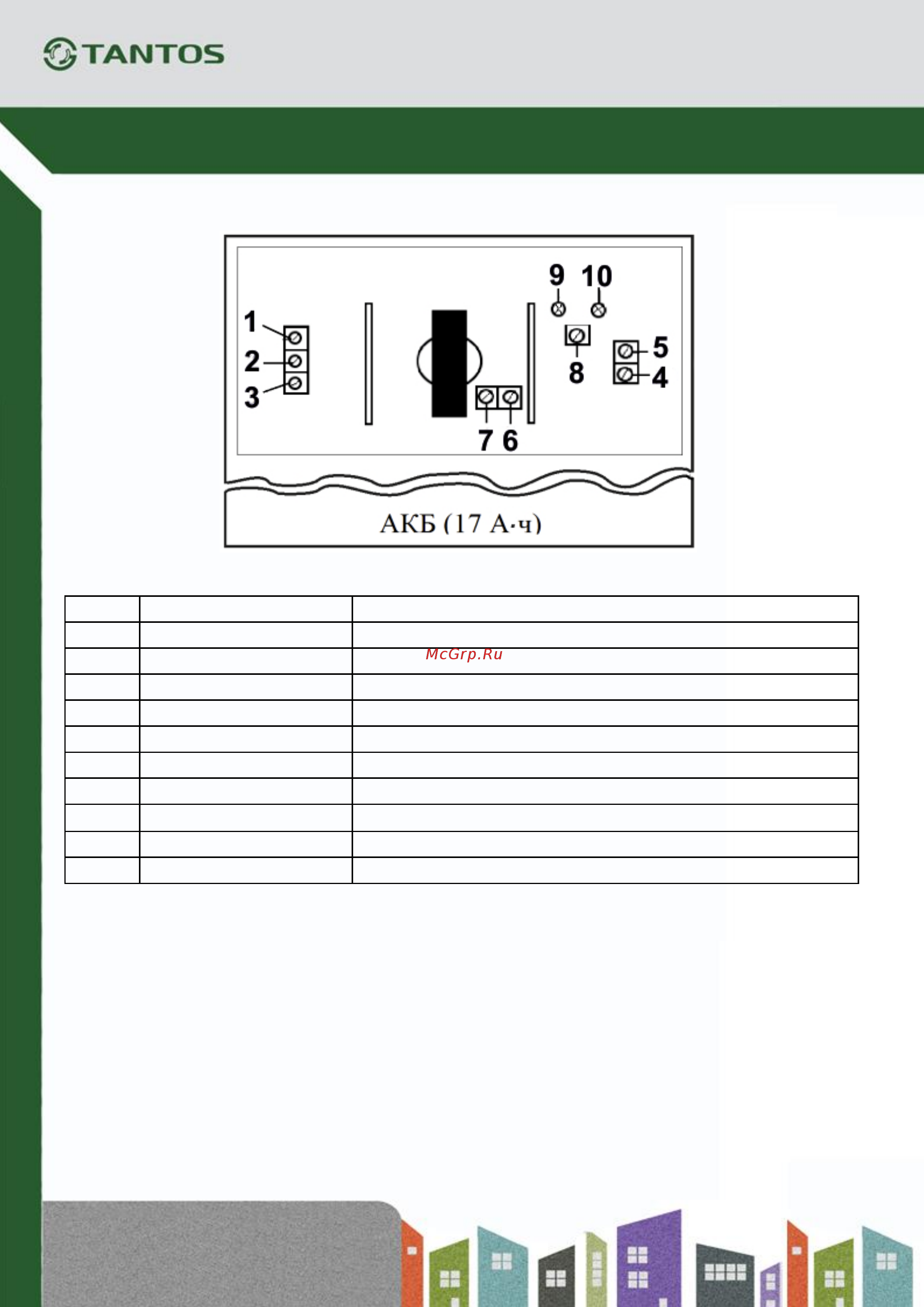

Назначение контактов и других элементов

Номер

Наименование

Назначение

Подключение сети 220В (фаза)

Заземление

Подключение сети 220В (ноль)

+ 12В

Выход питания +12В

– 12В

Выход питания –12В

АКБ (+)

Выход питания батареи +12В

АКБ (-)

Выход питания батареи –12В

Регулятор напряжения

Предназначен для установки уровня выходного напряжения

Зелёный светодиод

Индикатор «СЕТЬ» - наличие питания 220В

Красный светодиод

Индикатор «АКБ» - питание от резервной батареи

Рекомендации по установке:

1. Источники питания, в заводской установке, имеют на выходе напряжение 13,8 вольт. При

использовании резервного аккумулятора, не рекомендуется изменять данное напряжение,

т.к. это может вызвать ускоренную деградацию аккумулятора или его недостаточный

заряд.

2. Время работы источника питания от резервного аккумулятора зависит от потребляемого

тока нагрузкой и должно рассчитываться исходя из разрядной кривой применяемого

аккумулятора

3. Перед включением питания 220В проверьте полярность и правильность подключения

нагрузки.
