7.3.1 Подводящий патрубок

• Прокладывать впускной трубопровод таким образом, чтобы он самостоятельно мог

опорожняться. Не уменьшать диаметр трубы по направлению потока.

• Измерить позицию ввода подводящей трубы в резервуаре. Соблюдать минималь-

ную высоту подключения для подводящего патрубка в резервуаре (рис. 9, 10)!

• Выбрать позицию таким образом, чтобы подводящая труба упиралась верти-

кально в поверхность резервуара; соблюдать минимальное

расстояние в 50 мм

от внешней кромки отверстия до смежных кромок иоребрений (рис. 10)!

• В подводящем трубопроводе перед резервуаром при монтаже установки внутри

здания согласно EN 12056-4 требуется задвижка (рис. 6).

7.3.2 Патрубок для напорного трубопровода

• Напорный трубопровод прокладывать с защитой от мороза.

• Для защиты от возможного обратного подпора из центрального дренажного канала

напорный трубопровод следует

выполнить вкачестве петли трубопровода, нижняя

кромка которой должна находиться внаивысшей точке над уровнем обратного под-

пора, определенным местными нормами (как правило, уровень дорожного покры-

тия) (сравни также рис. 6).

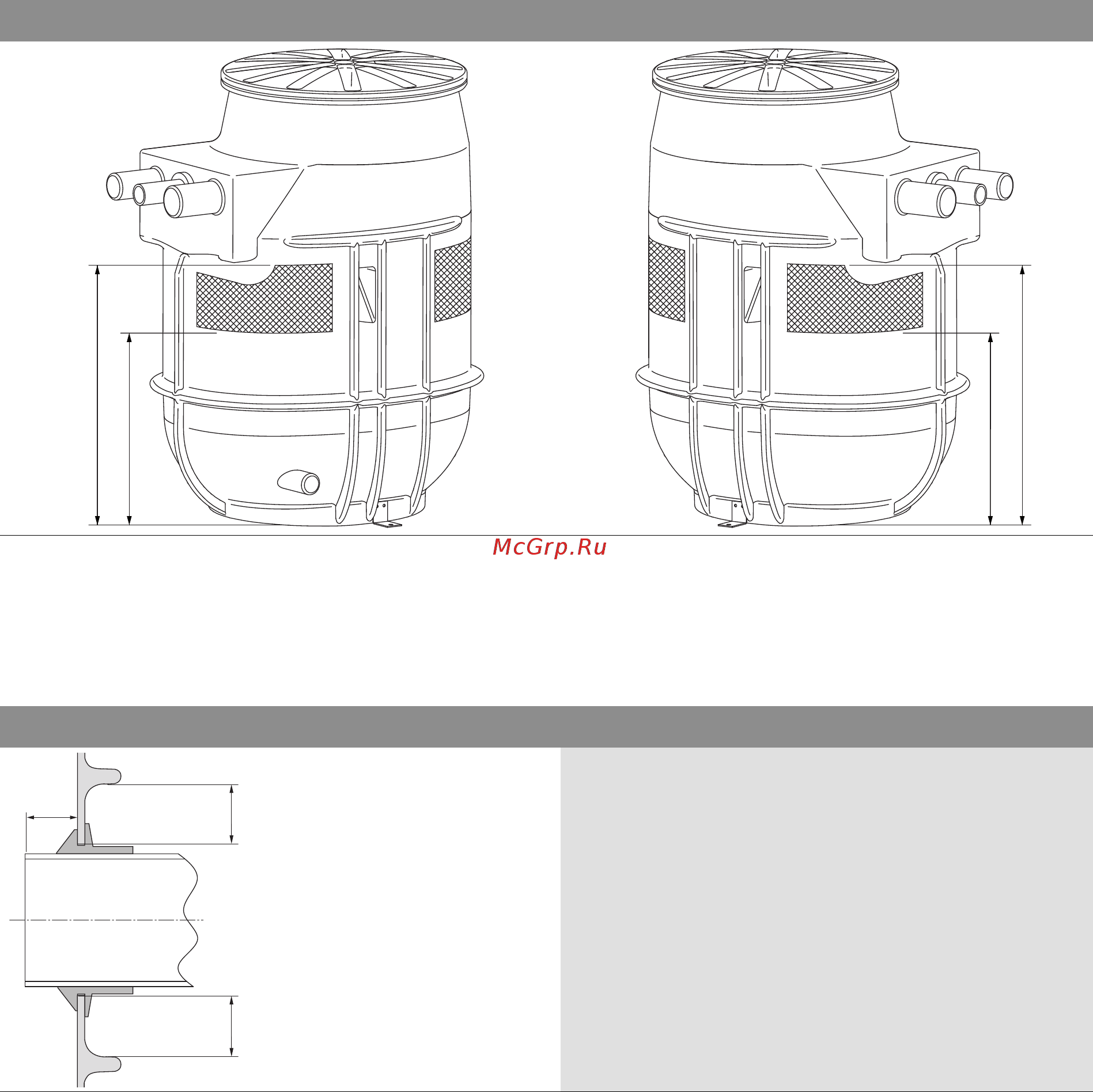

Рис. 9: Участок притока резервуара (заштрихованный)

min. 450

max. 620

min. 450

max. 620

Рис. 10: Отверстие подводящего патрубка

• Посредством ножовки выпилить отверстие для под-

водящего патрубка (объем поставки) водной из пре-

дусмотренных для этого поверхностей резервуара

(рис. 9) (соблюдать вкладыш «Ножовка»).

• Удалить заусенцы с поверхности распила

и отполировать для точной посадки уплотнения.

• Вставить уплотнение, внутренний участок уплотнения

смазать смазкой ивставить подводящую трубу прибл.

на 50 мм вглубь. (рис. 10).

ca. 50

min 50

min 150
