Panasonic TH-85PF12W [10/68] Подсоединение разъемов serial

Содержание

• Panasonic 1
• Th 85pf12w 1
• Инструкция по эксплуатации 1
• Ногти 1
• Плазменный дисплей высокого разрешения 1
• Для того чтобы в полной мере воспользоваться преимуществами вашего нового устройства пожалуйста перед осуществлением каких либо настроек прочитайте 2
• Добро пожаловать в семью пользователей panasonic мы надеемся что ваш новый плазменный дисплей будет дарить вам радость многие годы 2
• Дорогой покупатель panasonic 2
• Номер вашего устройства в соответствующие строки на задней обложке этого устройства 2
• Оглавление 2
• Посетите наш веб сайт panasonic http panasonic net 2
• Эту инструкцию и сохраните ее для справок в дальнейшем сохраните также ваш товарный чек и запишите номер модели а также серийный 2
• Важное предупреждение о безопасности 3
• На около телевизор а 3
• Предостережение 3
• Предупреждение 1 во избежание повреждений которые могут привести к пожару или поражению электрическим 3
• Примечание 3
• Список торговых марок 3
• Током не подвергайте этот аппарат воздействию брызг или капель не размещайте над телевизором емкости с водой цветочные вазы чашки косметику и т д это касается также полок над телевизором и т п никакие открытые источники пламени например горящие свечи не должны располагаться 3
• Меры предосторожности 4
• Настройка 4
• Предупреждение 4
• Если при эксплуатации возникли проблемы 5
• Меры предосторожности 5
• При использовании плазменного дисплея 5
• Внимание 6
• Меры предосторожности 6
• При использовании плазменного дисплея 6
• Чистка и техническое обслуживание 6
• А предостережения касающиеся батареек 7
• Батарейки пульта дистанционного управления 7
• Комплектация 7
• Полезный совет 7
• Принадлежности поставляемые в комплекте 7
• Убедитесь в наличии перечисленных ниже принадлежностей 7
• Подсоединение разъемов audio out 8
• Подсоединения 8
• Подсоединение разъемов входа с пк 9
• Подсоединения 9
• Команда 10
• Названия сигналов для разъема d sub 9р 10
• Основной формат для управляющих данных 10
• Параметры коммуникации 10

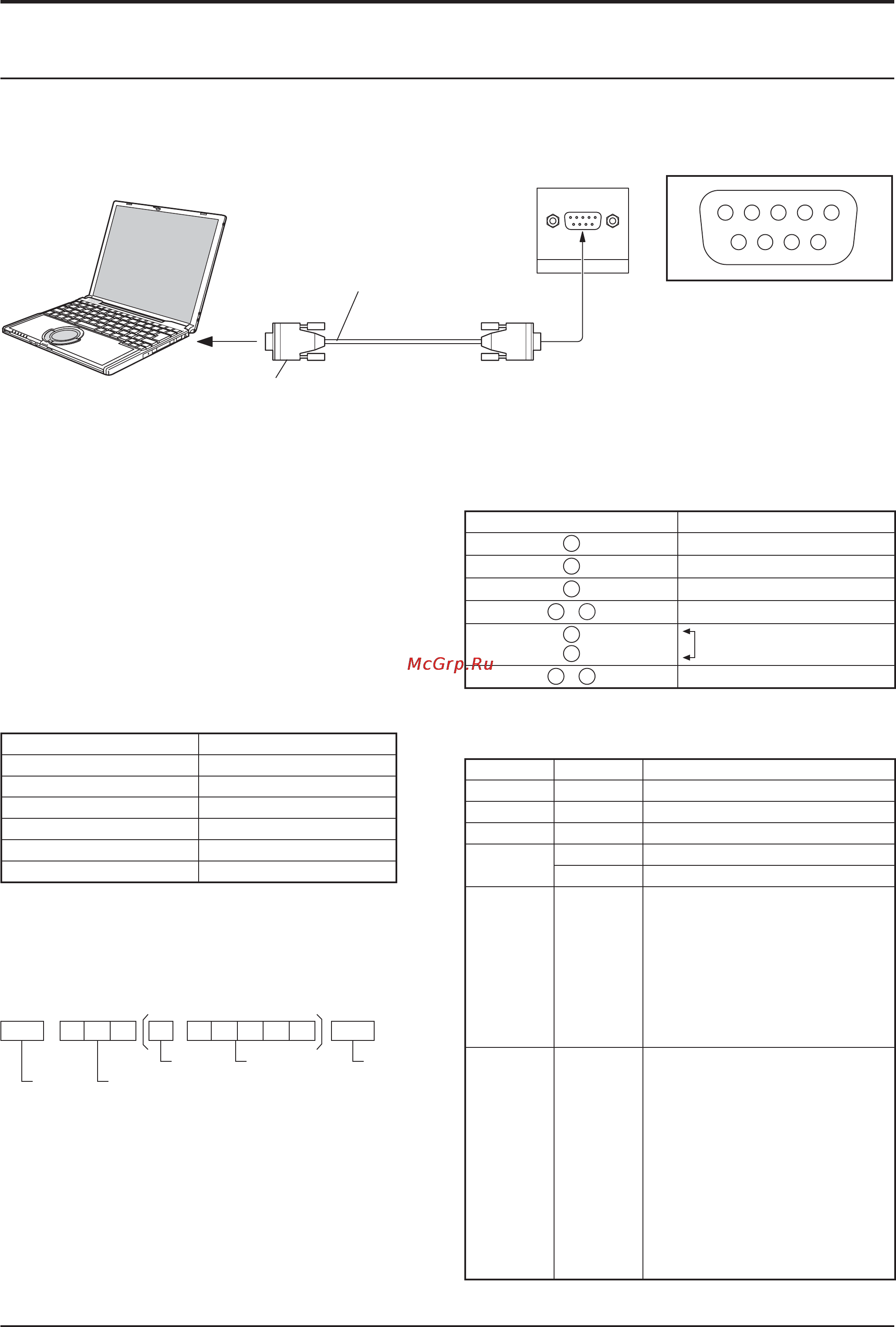

• Подсоединение разъемов serial 10
• Подсоединения 10
• Примечание 10
• Примечания 10
• Подключение component rgb 11
• Подключение hdmi 11
• Подсоединения 11
• Включение выключение питания 12
• Ги 1гб 1пя 12
• Орр 12
• Подсоединение штепселя сетевого шнура к 12
• Подсоединение штепселя сетевого шнура к плазменному дисплею 12
• Примечание 12
• Примечания 12
• Сетевой розетке 12
• Включение выключение питания 13
• Ориентация дисплея 13
• При первом включении аппарата 13
• Примечания 13
• Уст ка текущего времени 13
• Язык экранного меню 13
• Выбор входного сигнала 14
• Примечания 14
• Главный выключатель питания вкл выкл 15
• Датчик дистанционного управления 15
• Индикатор питания 15
• Кнопка input выбор входного сигнала 15
• Кнопка ввода формата 15
• Основной аппарат 15
• Основные регуляторы 15
• Р регулировка громкости 15
• Экран menu вкл выкл 15
• Panasonic 16
• Основные регуляторы 16
• Пульт дистанционного управления 16
• Aspect 17
• Panasonic авто 17
• Во время операций multi pip изображение и изображение 17
• Дисплей будет автоматически увеличен в зависимости от источника изображения позволяя вам смотреть изображение в максимальном размере 17
• Для входного сигнала hd 1125 1080 60i 50i 60p 50p 24p 25p 30p 24sf 1250 1080 50i 750 720 60p 50p 17
• Для входного сигнала sd 525 480 60i 60р 625 575 50 50p 17
• Для входного сигнала video s video 17
• Для входного сигнала пк 17
• Для входного сигнала пк для входного сигнала sd 525 480 60i 60р 625 575 50i 50p 17
• Другие 17
• Имейте в виду что если вы помещаете дисплей в общественном месте с коммерческими целями или для общественного показа а затем используете функцию выбора соотношения сторон для уменьшения или увеличения изображения вы можете тем самым нарушать авторские права охраняемые законом запрещается показ или изменение защищенных авторскими правами материалов третьими лицами с коммерческими целями без предварительного разрешения владельца авторских прав 17
• Каждым нажимом кнопки enter изменяется режим формата 17
• Нажимайте повторно чтобы перемещаться через варианты экранного отношения относительно подробностей о режиме формата пожалуйста см раздел список режимов формата стр 62 17
• Панорамный 17
• Панорамный 14 9 16 9 panasonic авто 17
• Панорамный 14 9 16 9 увеличениез 17
• Плазменный дисплей позволит вам насладиться изображением максимального размера включая изображение широкоэкранного формата 17
• При выборе входного слота который используется на блок сдвоенных видео разъемов bnc ty fb9bd нельзя выбрать panasonic авто 17
• Примечание 17
• Регуляторы aspect 17
• Режим все форматы 17
• С аппарата поверхность правой стороны 17
• Увеличение2 17
• Увеличениез 17
• Установите опцию all aspect все форматы на on в меню options чтобы разрешить режим расширенного формата стр 56 в режиме all aspect все форматы режим формата изображений переключается следующим образом относительно подробностей о режиме формата пожалуйста см раздел список режимов формата стр 62 17
• Multi pip картинка в картинке 18
• Выбор опции режим расположения 18
• Настройка картинка в картинке 18
• Multi pip картинка в картинке 19
• Выбор положения вспомогательного экрана во время отображения пункта карт в карт 19
• Примечание 19
• Примечания 19
• Сменяющиеся экраны выбор целевого экрана для операции 19
• Функция прозрачности и функция вставки 19
• Функция прозрачности функция вставки 19
• В режиме цифрового масштабирования действуют только следующие кнопки 20
• Вернитесь к обычному отображению выйдите из режима цифрового масштабирования 20
• Выберите необходимое приближение для увеличенного изображения 20
• Выберите область изображения которую следует увеличить 20
• Отображает руководство пользователя 20
• Поверхность правой стороны 20
• Примечания 20
• Цифровое масштабирование 20
• Экранные меню 21
• Обзор 22
• Экранные меню 22
• Использование пульта дистанционного управления примечание 23
• Примечания 23
• Регулировка поз размер 23
• Режим авто 23
• Верт размер 24
• Вкл выкл 24
• Во время подачи на вход сигнала component rgb и pc 24
• Гориз размер 24
• Примечания 24
• Регулировка поз размер 24
• Синхросигнал во время подачи на вход сигнала component rgb и pc 24
• 1 2к1к 25
• Нормализация 25
• Полезный совет 25
• Примечание 25
• Примечания 25
• Регулировка поз размер 25
• Режим пикселов 25
• Режим пикселов 1 1 25
• Нормализация 26
• Полезный совет q 26
• Регулировки изображения 26
• Дополнительно 27
• Нормализация 27
• Полезный совет 27
• Регулировки изображения 27
• Memory1 28
• My picture 28
• Блокировка профилей 28
• Загрузка профилей стр 28
• Загрузка профиля 28
• Индивидуально настроенное изображение 28
• Профили изображений 28
• Редактирование профилей 28
• Редактирование профиля 28
• Сохранение профилей 28
• Ввод названий профилей 29
• Пример задание опции my picture 29
• Примечание 29
• Профили изображений 29
• Сохранение профилей 29
• Виензлви 30
• Загрузка профилей 30
• Профили изображений 30
• Редактирование профилей 30
• Блокирование профилей 31
• Профили изображений 31
• Профили изображений 32
• Выход звука sdi 33
• Нормализация 33
• Полезный совет 33
• Регулировка звук 33
• Уст ка текущего времени 34
• Уст ка текущего времени установка таймера 34
• Установка таймера 34
• Выбор режима 35
• Выбор функция 35
• Установка start времени начала 35
• Хранитель экрана для предотвращения появления остаточного изображения 35
• Примечание 36
• Примечания 36
• Установка интервала экранной заставки 36
• Хранитель экрана для предотвращения появления остаточного изображения 36
• Выкл 37
• Меню уменьшения остаточного изображения 37
• Примечания 37
• Регулировка боковой панели 37
• Режим изображения контраст 37
• Средние 37
• Темные 37
• Уменьшает остаточное изображение на экране 37
• Уст ки продления срока службы 37
• Яркие 37
• Быстрые установки 38
• Уменьшает остаточное изображение на экране 38
• Хранитель экрана nanodrift 38
• Пользовательские установки 39
• Сброс 39
• Уменьшает остаточное изображение на экране 39
• Примечание 40
• Примечания 40
• Снижает потребление энергии 40
• Выбор языка osd on screen display экранной индикации 41
• Выбранный вход композитный s video 41
• Дополнительный символ 41
• Настройка input labels обозначений входных сигналов 41
• Примечание 41
• Ориентация дисплея 42
• Пейзаж портрет 42
• Примечания 42
• Как настроить multi display 43
• Настройка multi display мульти дисплея 43
• Настройка multi display мульти дисплея 44
• Отмена кода id 44
• Функции кнопок пульта дистанционного управления с кодом id 44
• Функция кода id пульта дистанционного управления 44
• Настройка картинка в картинке 45
• Как установить режим вертикальное положение 46
• Примечание 46
• Установки вертикального положения 46
• Пни 47
• Установки вертикального положения 47
• Выбор входа компонент всв 48
• Выбор сигнала yuv rgb 48
• Примечания 48
• Установка входных сигналов 48
• D y с фильтр 49
• Для изображений ntsc av 49
• Меню сигнал 49
• Установка входных сигналов 49
• Panasonic авто 4 3 50
• Авто 50
• Виртуальный кинотеатр 50
• Если изображение становится неустойчивым 50
• Примечание 50
• Режим xga 50
• Режим функция 50
• Установка входных сигналов 50
• Цветовая система 50
• Цветовая система panasonic авто 50
• Дополн шумоподавление 51
• Обновить частоту 51
• Уменьшение помех 51
• Установка входных сигналов 51
• Индикация входного сигнала 52
• Пропустить sdi на выход 52
• Синхронизация 52
• Установка входных сигналов 52
• Ip адрес отображение и настройка ip адреса 53
• Выбор управления интерфейса 53
• Идентификатор сети 53
• Мас адрес 53
• Маска подсети отображение и настройка маски подсети 53
• Настройка порт 53
• Настройка сети 53
• Настройки протокол dhcp ip адрес маска подсети и шлюз 53
• Порт 53
• Примечания 53
• Протокол dhcp функция клиента протокола dhcp 53
• Скорость локальной сети 53
• Сохранить 53
• Шлюз отображение и настройка шлюза 53
• Options adjustments настройка параметров 54
• Пункт регулировки 54
• Options adjustments настройка параметров 55
• Пункт регулировки 55
• Options adjustments настройка параметров 56
• Если кнопки основного устройства и пульта дистанционного управления заблокированы при помощи функции button lock remocon user level или remote id установите для всех функций of 56
• На основном устройстве и кнопку q 56
• Нормализация 56
• Одновременно нажмите и удерживайте более 5 секунд кнопку о 56
• Пульте дистанционного управления после отображения меню зи1рр1пд блокировка снимается 56
• Пункт регулировки 56
• Чтобы снова активизировать кнопки в 56
• Options adjustments настройка параметров 57
• Weekly command timer еженедельный таймер 57
• Жив i 57
• Options adjustments настройка параметров 58
• Заводское состояние 58
• Использование сетевых функций 59
• Командное управление____________________________ 59
• Пример сетевого подключения 59
• Использование сетевых функций 60
• Контроль безопасности pjlink 60
• Поддерживаемые команды 60
• Протокол рл шк 60
• Панель плазменного дисплея 61
• Поиск и устранение неисправностей 61
• Список режимов формата 62
• 1 согласно стандарту smpte 274м 2 согласно стандарту smpte rp211 3 согласно стандарту smpte 295м 4 входной сигнал распознается как сигнал 1 125 1 080 60р 5 когда выбран формат rgb и на разъем mini d sub 15pin подается входной сигнал 525р то он распознается как сигнал vga 60гц 6 когда сигнал формата vga 60гц подается с разъема отличающегося от разъема mini d sub 15pin то он распознается как сигнал 525р 7 согласно стандартам smpte 292м и 372м эти сигналы могут приниматься когда установлен сдвоенный блок разъемов hd sdi ty fb11dhd 8 эти сигналы могут приниматься когда установлена плата порта dvi d ty fb11dd примечание сигналы без указанных выше технических характеристик не могут отображаться надлежащим образом 63
• Кгц 63
• Название сигнала частота строк 63
• Принимаемые входные сигналы 63
• Частота кадров 63
• Вход video hdmi 64
• Принимаемые входные сигналы 64
• 1 эти команды недоступны для этой модели 2 отключение изображения не может быть разблокировано при выключении включении питания пультом 65
• Дистанционного управления для разблокировки отключения изображения выключите и повторно включите с помощью кнопки на аппарате или введите команду мт 0 65
• Список команд weekly command timer 65
• Th 85pf12w 66
• Габариты ш х в х д 66
• Зажим 66
• Используемые сигналы 66
• Источник питания 66
• Комплектация 66
• Масса вес 66
• Потребляемая мощность 66
• Примечание 66
• Размер экрана 66
• Соединительные разъемы 66
• Технические характеристики 66
• Условия эксплуатации 66
• Информация о сертификации 67
• Модели th 85pf12w panasonic 67
• Плазменный монитор 67
• Пример хх9511234 67
• Продукта 67
• Сертифицирован ос циклон тест 67
• Panasonic corporation 68
• Запись покупателя 68
• Информация по обращению с отходами для стран не входящих в европейский союз 68

Похожие устройства

• Samsung UE-32 D4010NW Инструкция по эксплуатации
• Indesit K3E11/R Инструкция по эксплуатации
• Panasonic TH-152UX1W Инструкция по эксплуатации
• Electrolux EGT 6345 YOK Инструкция по эксплуатации
• Supra MWS-2011 Инструкция по эксплуатации
• Samsung UE-32 D4020NW Инструкция по эксплуатации
• Supra MWS-1734 Инструкция по эксплуатации
• Samsung UE-32 D5000PW Инструкция по эксплуатации
• Electrolux EGT 56342 NK Инструкция по эксплуатации
• Panasonic TH-R50PY80 Инструкция по эксплуатации
• Electrolux EGG 56242 NN Инструкция по эксплуатации
• Supra MWS-1731 Инструкция по эксплуатации
• Samsung UE-32 D5520RW Инструкция по эксплуатации
• Fujifilm FinePix A205 Инструкция по эксплуатации
• Electrolux EGT 56142 NK Инструкция по эксплуатации
• Supra MWS-1730 Инструкция по эксплуатации
• Scarlett SC-223 Инструкция по эксплуатации
• Electrolux EGG 56343 NN Инструкция по эксплуатации
• Supra MWS-1728 Инструкция по эксплуатации
• Samsung UE-40 D5003BW Инструкция по эксплуатации

Подсоединения Подсоединение разъемов SERIAL Разъем SERIAL используется для управления плазменным дисплеем с компьютера Примечание Для управления этим аппаратом через последовательный порт установите параметр Выбор управления интерфейса в меню Настройка сети на RS 232C см стр 53 D sub 9р Примечания Используйте прямой кабель RS 232C для подсоединения компьютера к плазменному дисплею Компьютер приведен на иллюстрации только с целью примера Изображенная дополнительная аппаратура и шнуры не поставляются с этим телевизором Разъем SERIAL отвечает спецификации интерфейса RS 232C так что плазменный дисплей может управляться с компьютера который подключен к этому разъему На компьютере потребуется установить программное обеспечение которое позволяет отправку и получение управляющих данных которые удовлетворяют нижеприведенным условиям Используйте такое компьютерное приложение как язык программирования За подробностями обращайтесь к документации к компьютерному приложению Параметры коммуникации Уровень сигнала Метод синхронизации Совместимый с RS 232C Асинхронный Частота передачи 9600 бит с Проверка четности Отсутствует Длина символа 8 бит Стоп бит 1 бит Регулирование потока Основной формат для управляющих данных Названия сигналов для разъема D sub 9Р Номер штекера RX D TXD 1 5 байт 03h 02h команда 3 байта Примечания При передаче нескольких команд обеспечьте ожидание ответа после первой команды перед отсылкой следующей команды Если по ошибке отправлена неверная команда аппарат вернет на компьютер команду ER401 Положения SL1A SL1B SL2A и SL2B команды IMS доступны только если прикреплен блок сдвоенных видео разъемов 10 Не используются 1 Закорочено в этом аппарате NC Ф Эти названия сигналов используются в технических характеристиках компьютера Команда Команда PON Параметр Описание Нет Включить питание POF Нет Выключить питание AVL Громкость 00 63 0 Бесшумный режим ВЫКЛ 1 Бесшумный режим ВКЛ IMS Нет SL1 SL2 SL3 РС1 SL1A SL1B SL2A SL2B Выбор входа перекл Вход Slotl Вход Slot2 Вход Slot3 Вход с ПК Вход Slotl INPUT1A Вход Slotl INPUT1B Вход Slot2 INPUT2A Вход Slot2 INPUT2B DAM Нет ZOOM Выбор режима экрана перекл Увеличение Для сигнала Video SD PC 16 9 Панорамный Для сигнала Video SD 4 3 Для сигнала Video SD PC Panasonic Авто Для сигнала Video Увеличение2 Для сигнала HD УвеличениеЗ Для сигнала HD Панорамный Для сигнала HD 4 3 Для сигнала HD 4 3 полноэкранный Для сигнала HD 14 9 AMT I STX I С1 С2 СЗ ГП Р1 Р2 РЗ Р4 Р5 ЕТХ Старт I 3 символьная GND Передача управляющих данных с компьютера начинается сигналом ЗТХ за которым следует команда параметры и в завершении сигнал ЕТХ При отсутствии параметров сигнал параметра может не посылаться LДвоеточие L Параметр ы конец Подробности FULL JUST NORM SELF ZOM2 ZOM3 SJST SNOM SFUL 14 9 Когда питание выключено дисплей отвечает только на команду PON
