Espa Drainex100 [3/8] Трёхфазное подключение

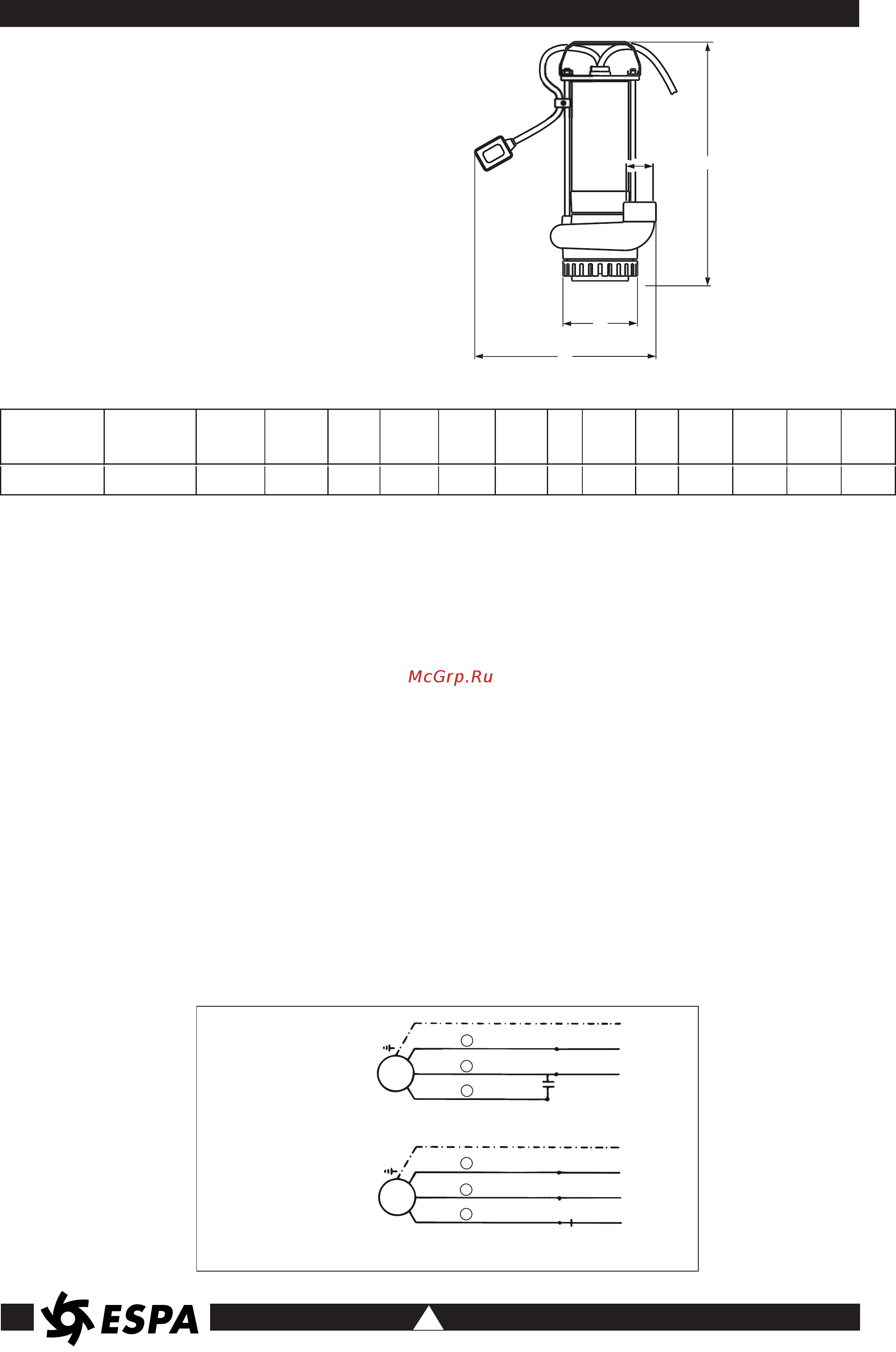

![Espa Drainex100 [3/8] Трёхфазное подключение](/views2/1374133/page3/bg3.png)
3. Трубопроводы
Диаметр напорного патрубка 1 1/4”. Вес напорного трубопровода не должен давить на насос,
поэтому рекомендуем применять гибкий трубопровод. Очень важно чтобы трубопровод был
абсолютно герметичен. Для предотвращения опорожнения трубопровода после включения насоса,
рекомендуется применять обратный клапан.
4. Электрическое соединение
Пользователь должен обеспечить установку сетевого предохранителя, высокочувствительного
дифференциального выключателя (УЗО) с током утечки Iv=30mA, внешнего сетевого
выключателя электропитания насоса. При отключении всех полюсов воздушный зазор между
контактами выключателя должен быть не менее 3 мм (для каждого полюса).
Электрооборудование должно быть с эффективным заземлением и соответствовать
национальным правилам. Необходимо следить за тем, чтобы указанные на фирменной табличке
параметры электрооборудования совпадали с параметрами имеющейся электросети.
Насос снабжен кабелем с вилкой для подключения к евророзетке, поэтому нет необходимости
проводить работы в самом насосе.
E L N
230 V
E R S T
230 V
o
400 V
1
1
2
2
3
3
M
1 ~
M
3 ~
Однофазное подключение
1 - ЧЕРНЫЙ
2 - СИНИЙ
КОРИЧНЕВЫЙ3 -
Трёхфазное подключение
A
C
D
B
230V 50Hz
230/400V
50Hz
Qmax.
(l/min)
Hmax.
(m)
A1∼
230V
A3∼
400V
C-μF
P1
(kW)
IP
η (%)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
Kg
DRAINEX 100M
-
250 8.5 3.4 - 12 0.75 68 21 138 407 300 1 ¼” 11
В/Гц см. на насосе
Температура перекачиваемой жидкости от 4 до 35С
Температура хранения от - 10 до +50С
Относительная влажность воздуха 95% макс.
Класс двигателя: I
3
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Содержание
- Drainex 100 1
- Инструкция по монтажу и эксплуатации 1
- Однофазное подключение 3
- Трубопроводы диаметр напорного патрубка 1 1 4 вес напорного трубопровода не должен давить на насос поэтому рекомендуем применять гибкий трубопровод очень важно чтобы трубопровод был абсолютно герметичен для предотвращения опорожнения трубопровода после включения насоса рекомендуется применять обратный клапан 4 электрическое соединение пользователь должен обеспечить установку сетевого предохранителя высокочувствительного дифференциального выключателя узо с током утечки iv 30ma внешнего сетевого выключателя электропитания насоса при отключении всех полюсов воздушный зазор между контактами выключателя должен быть не менее 3 мм для каждого полюса электрооборудование должно быть с эффективным заземлением и соответствовать национальным правилам необходимо следить за тем чтобы указанные на фирменной табличке параметры электрооборудования совпадали с параметрами имеющейся электросети насос снабжен кабелем с вилкой для подключения к евророзетке поэтому нет необходимости проводить работы в самом 3
- Трёхфазное подключение 3
- Внимание 4
- Насос никогда не должен работать без воды 4
- Хранить в сухом проветриваемом помещении 4
