8
Подсоединения

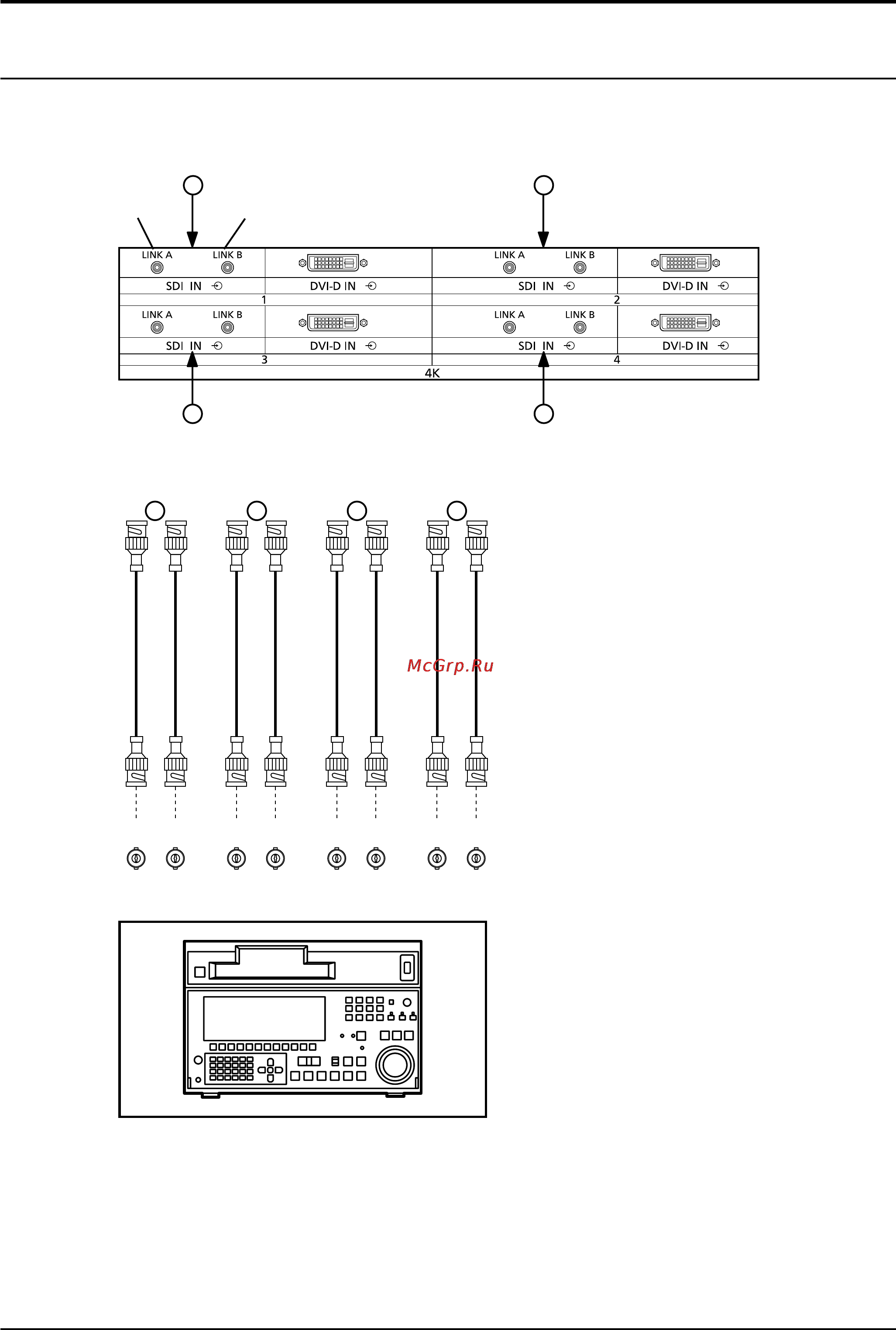

Сдвоенное соединение DVI-D (4k2k)
LINK B INPUTLINK A INPUT
A
B
C D
LINK A
OUT
LINK B
OUT
LINK A
OUT
LINK B
OUT
LINK A
OUT
LINK B
OUT
LINK A
OUT
LINK B
OUT
A
B C D
1ch 2ch 3ch 4ch
• Рекомендованный кабель
75 Ом коаксиальный кабель 5C-FB
• Максимальная длина: 100 м
* При использовании кабеля длиной менее
100 м и ослаблением 20 дБ при 750 МГц
Оборудование с возможностью
сдвоенного вывода HD-SDI
Примечание:
• Дополнительное оборудование и кабели, показанные на рисунке, не входят в данный комплект.
