Battery
Maintenance Bypass Cabinet
Load
Bypass mains
Mains
UPS1 UPS2 UPS3... UPS8
Mains Mains
Battery
Battery
Battery
Load
Bypass mains
Mains
UPS1 UPS2
UPS3... UPS8
Common
BY PASS
Mains Mains
Battery
Battery
UPS1A UPS2A
UGS
Sinchroniser
Static Transfer
SWITCH
Bypass 1
System A
Load 1
Battery
Mains
System B
Bypass 2
Mains Mains Mains
Battery
Battery
Battery
UPS1B UPS2B
Load 2
Load 4
Load 3
Static Transfer
SWITCH
UPS1A UPS2A
PSJ
SWITCH
Bypass 1
System A
Load 1
Battery
Mains
System B
Bypass 2
Mains Mains Mains
Battery
Battery
Battery
UPS1B UPS2B
Load 2
60
работающих ИБП и без их перехода на
байпас. Это обеспечивает максимальную
защиту нагрузки, в том числе, и во время
ремонта и расширения системы.
* максимальная надежность обеспечивается
также и в случае обрыва кабеля
параллельного подключения: система является
«FAULT TOLERANT»
(«ОТКАЗОУСТОЙЧИВОЙ»), на нее не оказывают
влияние неисправности
подключающих кабелей, поскольку при этом
сохраняется бесперебойное
электроснабжение нагрузки, а о имеющей
место неисправности сообщает сигнал тревоги.
* Efciency Control System, ECS (Система
контроля эффективности): данная система
оптимизирует работу оборудования в
параллельном режиме, в зависимости от
мощности, потребляемой нагрузкой в данный
момент. N+1 резервирование обеспечивается в
любом случае, но каждый ИБП, работающий в
параллельном режиме, действует при
оптимальном уровне нагрузки в целях
достижения наивысшего общего КПД.
Опции
• UGS – UPS Group Synchronizer
(Синхронизирующее устройство группы ИБП)
Позволяет двум или нескольким ИБП, не
установленным параллельно,
синхронизироваться между собой даже в
отсутствие внешней сети.
UGS, кроме того, позволяет ИБП Riello быть
синхронизированным с другим независимым
источником электропитания, имеющим иную
мощность.
• PSJ – Parallel Systems Joiner (Устройство
подключения параллельных систем)
Позволяет двум группам ИБП сохранять между
собой «горячее» параллельное соединение
(безразрывное на выходе) посредством
силового соединительного выключателя.
При отказе одного из параллельно
подключенных ИБП последний автоматически
отключается. PSJ позволяет подключить
оставшиеся ИБП к другой группе ИБП
посредством внешнего байпаса в целях
дублирования системы питания нагрузки.
Параллельная архитектура обеспечивает резервирование
источника питания. + Гибкость и модульная структура,
отсутствие единых точек отказа
Решение, обеспечивающее резервирование вплоть
до распределения питания на нагрузки - лучшее
функционирование STS (статических переключателей
нагрузки). + Распознавание неисправностей на выходе.

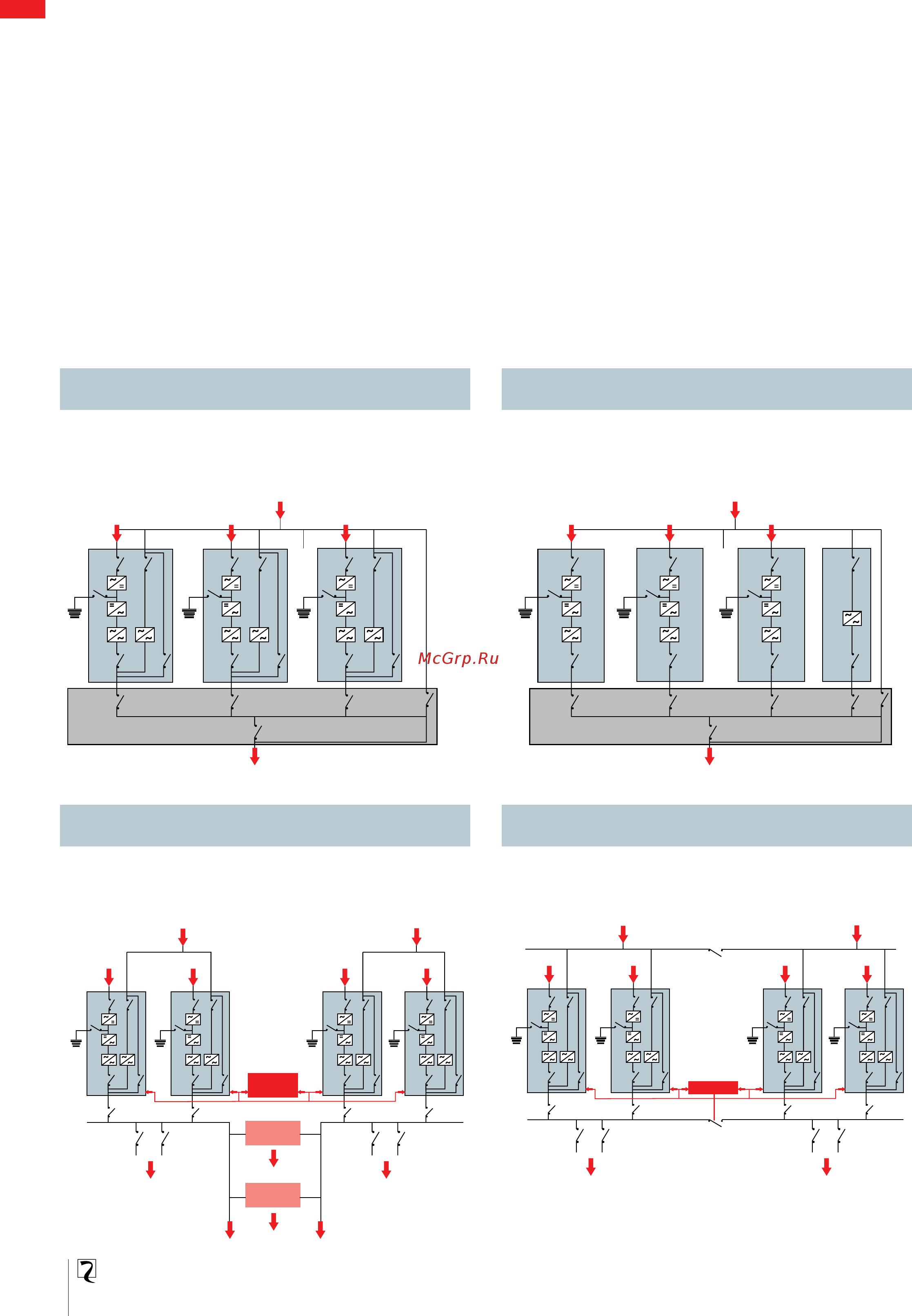

ПАРАЛЛЕЛЬНАЯ КОНФИГУРАЦИЯ ДО 8 ИБП
ПРИ РАСПРЕДЕЛЕННОМ БАЙПАСЕ
ПАРАЛЛЕЛЬНАЯ КОНФИГУРАЦИЯ ДО 8 ИБП
ПРИ ОБЩЕМ БАЙПАСЕ
КОНФИГУРАЦИЯ DYNaMIC DUaL BUS
КОНФИГУРАЦИЯ DUAL BUS SYSTEM
Параллельная архитектура обеспечивает резервирование
источника питания при автономном управлении байпасом. +
Селективность неисправностей на выходе в режиме байпаса
Решение, обеспечивающее резервирование питания, в
том числе и при проведении техобслуживания. + Высокая
надежность и резервирование.
