случае несоответствия выполнить операции, описанные в
параграфе «Настроика на различные типы газа». В случае
использования сжиженного газа из баллона использовать
регуляторы давления, соответствующие нормативами и их
последующим поправкам.
! Для надежного функционирования, рационального
использования энергии и более длительного срока службы
электрического изделия проверьте, чтобы давление
подачи газа соответствовало значениям, указанным в
таблице 1 «Характеристики газовых горелок и форсунок».
Подсоединение при помощи твердои трубки
(меднои или стальнои)
! Подсоединение к газопроводу не должно оказывать
каких-либо нагрузок на изделие.
На патрубке подачи газа в изделия имеется вращающееся
колено “L” с уплотнительнои прокладкои. При
необходимости повернуть колено обязательно замените
уплотнительную прокладку (прилагающется к изделию).
Патрубок подачи газа в изделие имеет цилиндрическую
наружную резьбу 1/2 газ.
Подсоединение при помощи гибкои трубки из
нержавеющеи стали со сплошными стенками с
резьбовыми соединениями.
Патрубок подачи газа в изделие имеет цилиндрическую
наружную резьбу 1/2 газ.
Подсоединение таких шлангов должно производиться
таким образом, чтобы их длина при максимальном
растяжении не превышала 2000 мм. По завершении
подсоединения проверьте, чтобы металлическии гибкии
шланг не касался подвижных частеи или не был сжат.
Использовать исключительно трубки, соответствующие
Нормативу, и уплотнительные прокладки, соответствующие
деиствующим государственным нормативам.
Проверка уплотнения
! По завершении подсоединения проверьте прочность
уплотнения всех патрубков при помощи мыльного
раствора, но никогда не пламенем.
Подготовка к различным типам газа
Для переоснащения варочнои панели для газа,
отличающемуся от газа, на которыи варочная панель
расчитана изначально (указан на этикетке на верхнеи
части варочнои панели или на упаковке), необходимо
заменить форсунки конфорок следующим образом:
1. снимите с варочнои панели опорные решетки и выньте
конфорки из своих гнезд.
2. отвинтите форсунки при помощи полои отвертки 7 мм и
замените их на форсунки, расчитанные на новыи тип
газа (смотрите таблицу 1 «Характеристики конфорок и
форсунок»).
3. восстановить детали на свои места, выполняя операции
в обратном порядке.
4. По завершении операции замените старую этикетку
тарирования на новую, соответствующую новому типу
используемого газа. Этикетку можно заказать в наших
Центрах Технического Обслуживания.

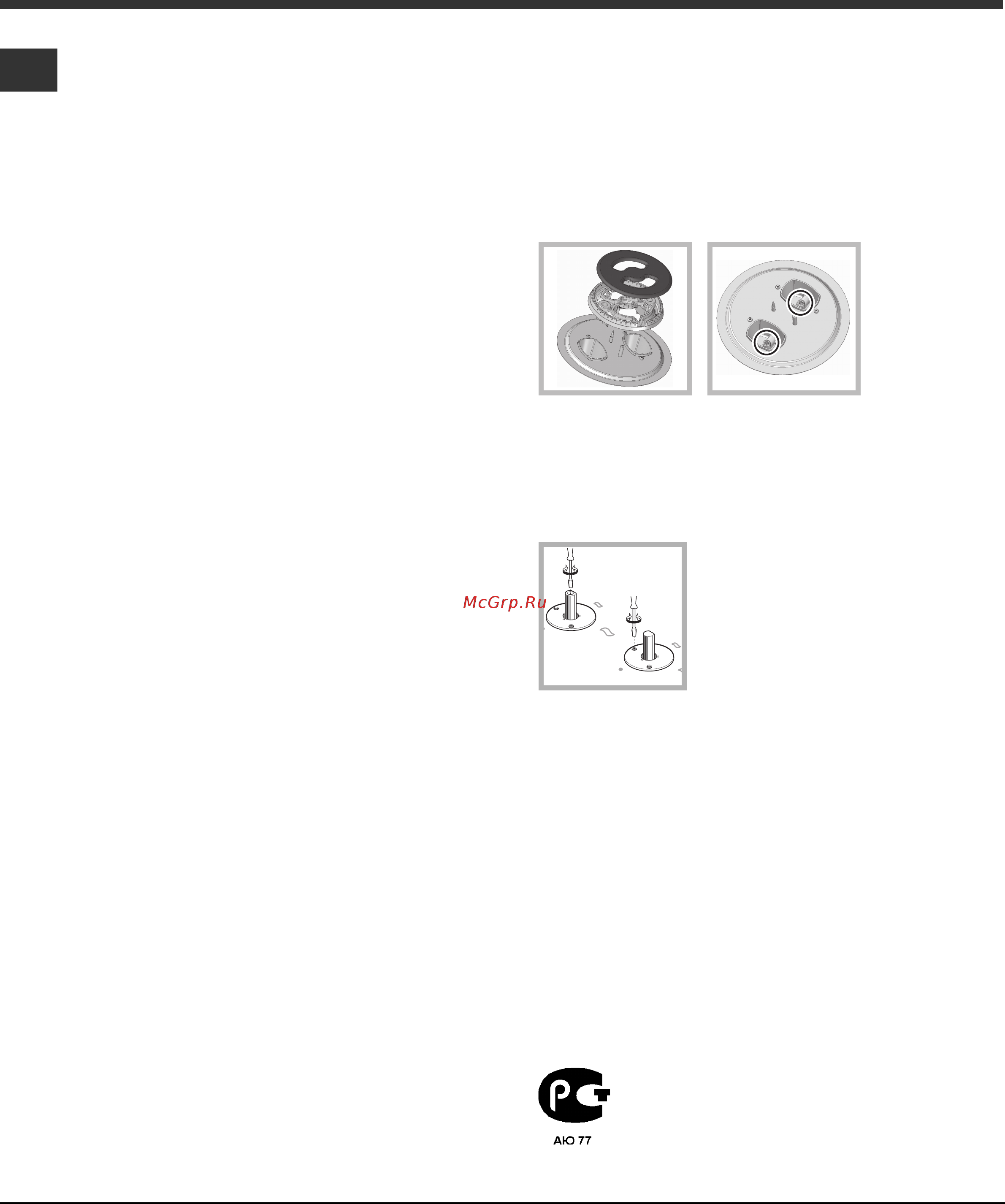

Замена форсунок тройной конфорки
1. снимите решетки и выньте конфорки из своих гнезд.
Конфорка состоит из двух отдельных частей (см. схемы);
2. отвинтите форсунки при помощи полой отвертки 7 мм.
Замените форсунки на новые, пригодные для нового типа
газа (см. таблицу 1). Обе форсунки имеют одинаковое
отверстие.
3. восстановите на место все комплектующие, выполняя
операции в обратном порядке по отношению к
описанным выше.
• Регуляция первичного воздуха конфорок
Конфорки не нуждаются в какои-либо регуляции
первичного воздуха.
• Регуляция минимального пламени
1. Поверните рукоятку-регулятор в положение
минимального пламени;
2. снимите рукоятку и поверните
регуляционныи винт,
расположенныи внутри или
рядом со стержнем крана,
вплоть до получения стабильного
малого пламени.
3. Проверьте, чтобы при резком
повороте рукоятки из положения
максимального пламени на
минимальное, конфорки не
гасли.
4. В изделиях, оснащенных защитным устроиством
(термопарои), в случае неисправности этого устроиства
при минимальном пламени конфорок увеличьте
расход газа минимального пламени при помощи
регуляционного винта.
5. По завершении регуляции восстановите сургучные или
подобные пломбы на обводном газопроводе.
! В случае использования сжиженного газа
регуляционныи винт должен быть завинчен до упора.
! По завершении операции замените старую этикетку
тарирования на новую, соответствующую новому типу
используемого газа. Этикетку можно заказать в наших
Центрах Технического Обслуживания.
! Если давление используемого газа отличается от
предусмотренного давления (или варьирует), необходимо
установить на питающем газопроводе соответствующии
регулятор давления (согласно нормативу «Регуляторы
для канализированных газов»).
