Русский-10

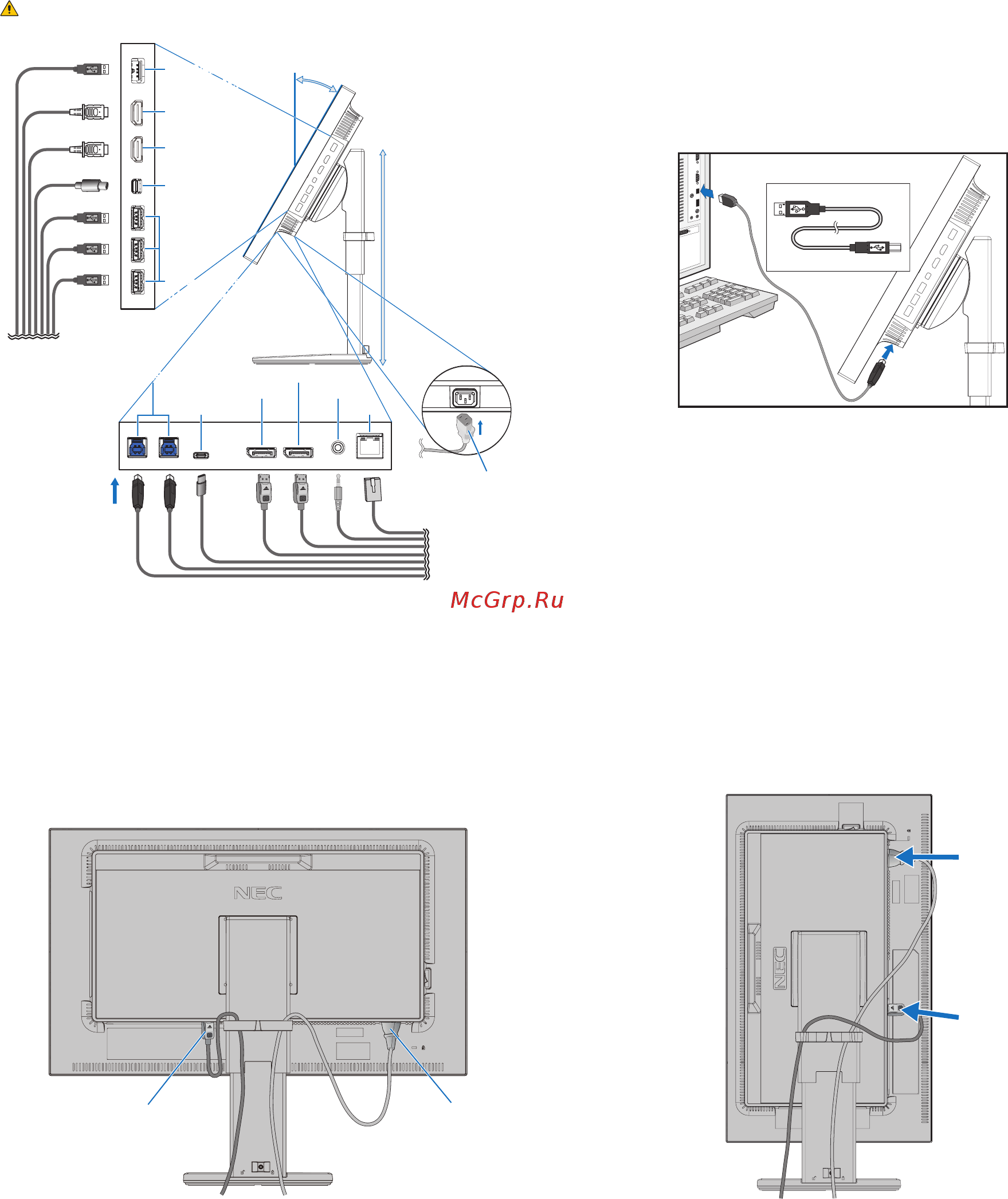

4. Подключите все кабели к соответствующим разъемам (Рисунок C.1). С помощью кабеля USB соедините разъем

типа B с входным портом USB на задней панели монитора, а разъем типа A — с выходным портом компьютера

(Рисунок C.1a). При использовании кабеля от USB-устройства выполните подключение к одному из выходных

портов монитора.

ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и

уменьшению срока службы экрана или компонентов ЖК-модуля.

ВНИМАНИЕ. Не пережимайте USB-кабель. Это может привести к нагреву или возгоранию.

Рисунок C.1a

Рисунок C.1

ВЫХОД DisplayPort*

ЛВСUSB-C

Выходной порт USB

(USB тип A)

Кабель питания

ВХОД Мини

5. Чтобы достичь аккуратности и равномерности распределения кабелей, поместите их в держатель, установленный

на подставку (Рисунок C.2 и Рисунок C.3).

6. Проверьте, что экран монитора можно поворачивать, поднимать и опускать после установки кабелей.

Рисунок C.3

Кабель питания

Кабель DisplayPort

Рисунок C.2

Кабель питания

Кабель DisplayPort
