Nec MultiSync PA243W [8/35] Рисунок b

Русский-6

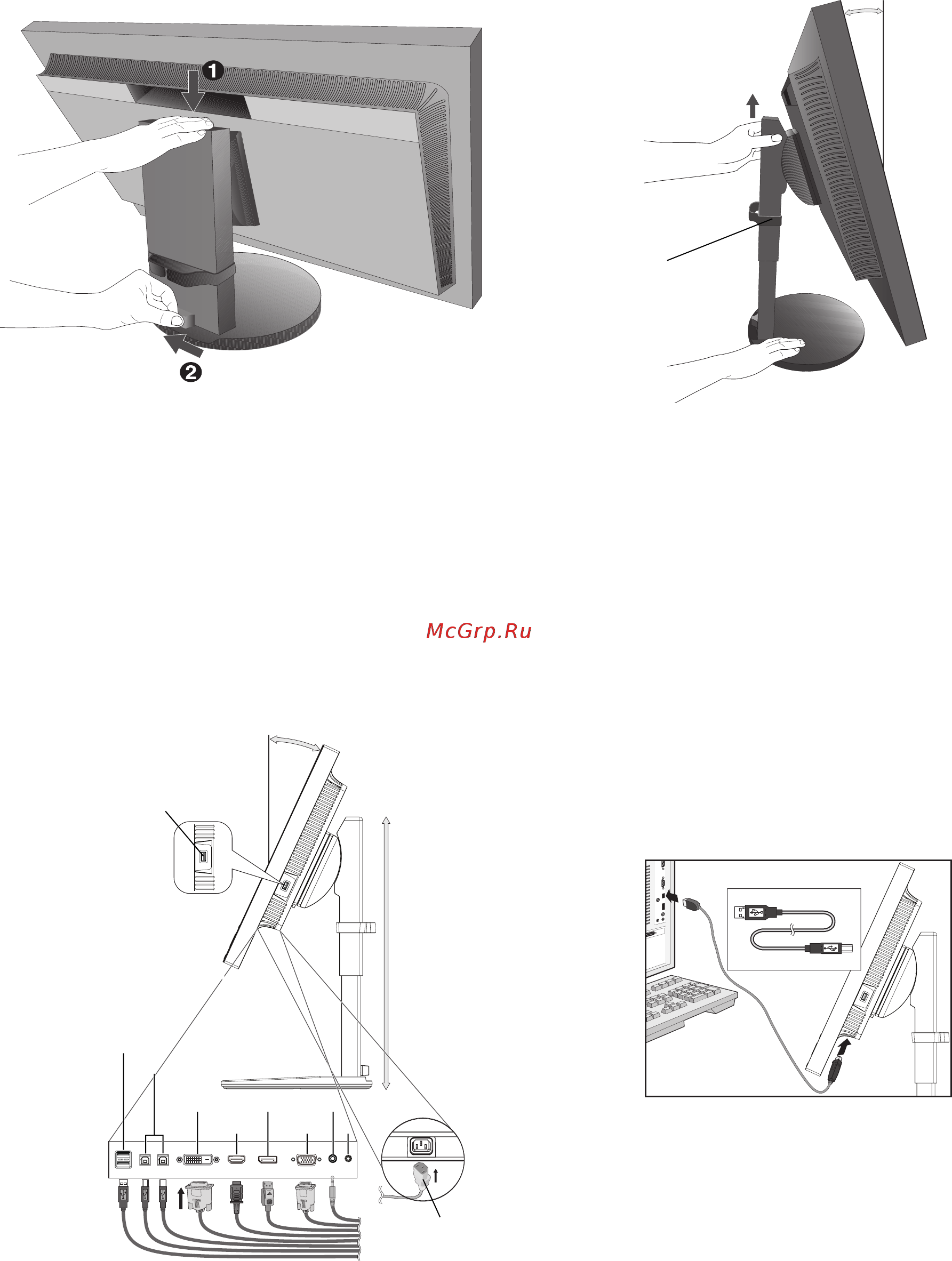

3. Регулировка высоты заблокирована кнопкой блокировки. Чтобы опустить экран, надавите на подставку сверху.

Сдвиньте кнопку блокировки, чтобы разблокировать подставку и поднять экран (Рисунок B.1).

ПРИМЕЧАНИЕ. Соблюдайте осторожность при разблокировании подставки.

Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов.

(Рисунок B.2).

ПРИМЕЧАНИЕ. Держатель кабеля не снимается.

Рисунок B.1

Наклон 30°

Держатель кабеля

Рисунок B.2

4. Подключите все кабели к соответствующим разъемам (Рисунок C.1). С помощью кабеля USB соедините

разъем типа B с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом

компьютера (Рисунок C.1a). При использовании кабеля от USB-устройства выполните подключение к одному из

выходных портов монитора.

ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и

уменьшению срока службы экрана или компонентов ЖК-модуля.

ПРИМЕЧАНИЕ. Настройка громкости и эквалайзера в положение, отличное от центрального, может увеличить

выходное напряжение гарнитуры/наушников и, следовательно, уровень звукового давления.

Используйте аудиокабель без встроенного резистора. При использовании аудиокабеля со

встроенным резистором громкость звука уменьшается.

Рисунок C.1a

Тип A

Тип B

Тип A

Тип B

Наклон 30°

DisplayPort

Входной порт USB (USB типа В)

Наушники

Крайнее верхнее

положение

подставки

Выходной порт USB

(USB типа A)

Кабель питания

Рисунок C.1

D-SUB

Аудиовход

HDMI

DVI-D

Выходной порт USB (USB типа A)
