Русский-6
3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов.
4. Подключите все кабели к соответствующим разъемам (Рисунок C.1). С помощью кабеля USB соедините
разъем типа B с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом
компьютера (Рисунок C.1a). При использовании кабеля от USB-устройства выполните подключение к выходному
порту монитора.
ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и/или
уменьшению срока службы экрана или компонентов ЖК-модуля.
ПРИМЕЧАНИЕ. Используйте аудиокабель без встроенного резистора. При использовании аудиокабеля со встроенным
резистором громкость звука уменьшается.

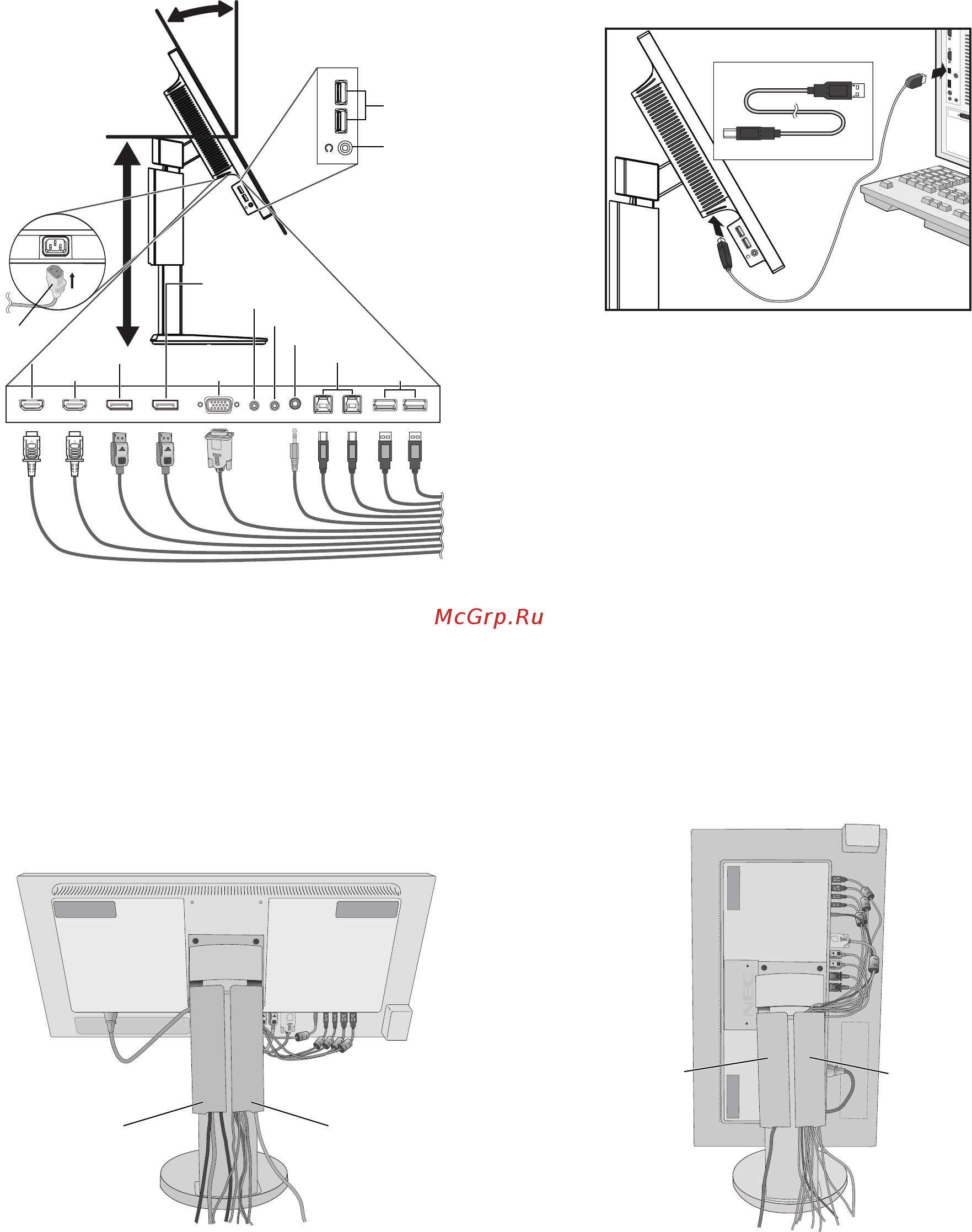

Рисунок C.1
Кабель питания
Кабель питания
Наклон 30°
HDMI2
HDMI2
Рисунок C.1a
Тип A
Тип B
Тип A
Тип B
Крайнее верхнее
положение
подставки
Аудиовход
Выходной порт USB 3.1 Gen 1 (USB типа А)
Выходной порт USB 3.1 Gen 1 (USB типа А)
Наушники
Выходной порт USB 2.0 (USB типа A)
ВЫХОД ControlSync*
1
D-SUBHDMI1
ВХОД DisplayPort
ВХОД DisplayPort
Входной порт USB 3.1 Gen 1 (USB типа B)
Входной порт USB 3.1 Gen 1 (USB типа B)
ВЫХОД DisplayPort
ВЫХОД DisplayPort*
2
ВХОД ControlSync
*
1
: См. стр. 10.
*
2
: При использовании интерфейса DisplayPort снимите крышку с соответствующего разъема. См. стр. 12.
5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.
Надежно закрепите кабели в кабельных каналах (Рисунок C.2 and Рисунок C.3).
ПРИМЕЧАНИЕ. Крышка кабеля не снимается.
6. После установки кабелей проверьте, что экран монитора можно поворачивать, поднимать и опускать.
Рисунок C.2 Рисунок C.3
Кабель питания
Кабель DisplayPort
Кабели D-SUB
Кабели HDMI
Аудиокабель*
3
Кабели ControlSync
Кабели USB
Кабель питания
Кабель DisplayPort
Кабели D-SUB
Кабели HDMI
Аудиокабель*
3
Кабели ControlSync
Кабели USB
*
3
: ø 3,5 со стерео мини-разъемом.
7.
Подключите один разъем кабеля питания к гнезду AC на задней панели монитора, а другой — к розетке электропитания.
ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель питания переменного тока, см. раздел «Внимание» этого
руководства.
