Nec MultiSync EX341R [11/31] Установка подвижного кронштейна

Русский-9

Русский

Установка подвижного кронштейна

Данный ЖК-монитор может быть установлен на подвижный кронштейн.

1. Для того чтобы снять подставку, выполните действия, описанные в разделе «Снятие подставки монитора перед

установкой».

2. Прикрепите кронштейн к монитору при помощи 4 винтов, которые остались после снятия подставки, или при

помощи винтов, которые шли в комплекте (Рисунок F.1).

Внимание! Во избежание повреждения монитора и подставки используйте ТОЛЬКО те винты (4 шт.), которые

остались после снятия подставки или которые шли в комплекте (Рисунок F.1).

В целях соблюдения правил безопасности монитор следует устанавливать на кронштейне,

обеспечивающем необходимую устойчивость с учетом веса монитора. ЖК-монитор следует использовать

только с предназначенным для него кронштейном (например, стандарта TUEV GS).

ПРИМЕЧАНИЕ. Затяните все винты (рекомендуемая сила зажима: 98 – 137 Н•см).

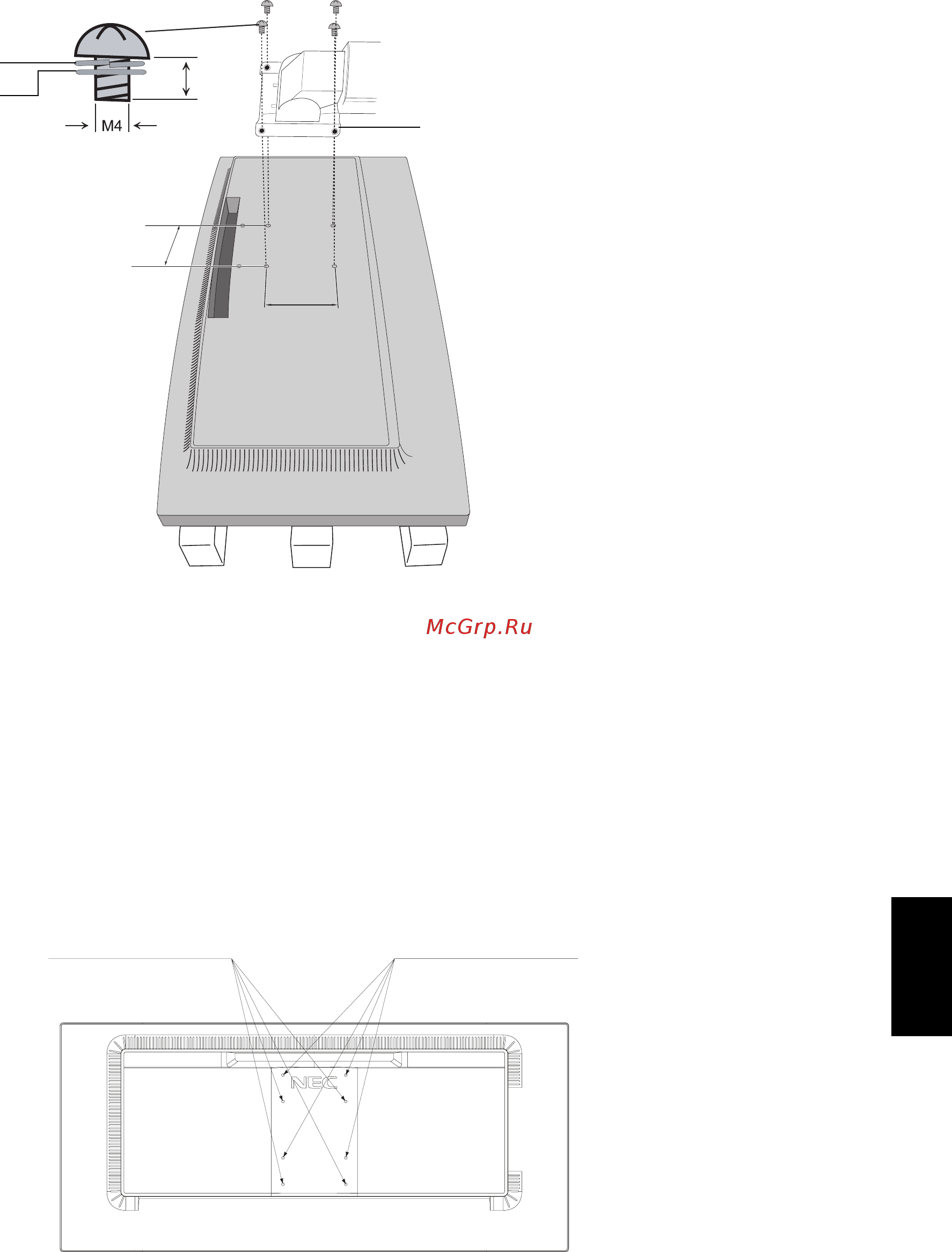

Рисунок F.1

100 мм

Вес монитора в сборке: 7,6 кг

12 мм

Контршайба

Плоская шайба

Толщина кронштейна (рычага)

2,0~3,2 мм

Дополнительные отверстия VESA для более низкого положения монитора

Дополнительно имеются 4 отверстия VESA специально для пользователей, которым необходимо более низкое положение

монитора, чем то, которое может обеспечить поставляемая в комплекте подставка монитора. Монитор может быть

установлен в более низкое положение на подставке при помощи 4 винтов, которые ввинчиваются в отверстия VESA.

ПРИМЕЧАНИЕ. 1. Функция изменения угла наклона может не работать должным образом, если монитор закреплен в

более низком положении.

2. Функцию поворота монитора вокруг оси не следует использовать, если монитор закреплен в

нижних отверстиях VESA.

4 винта (M4) Дополнительных

4 VESA
