Русский-8

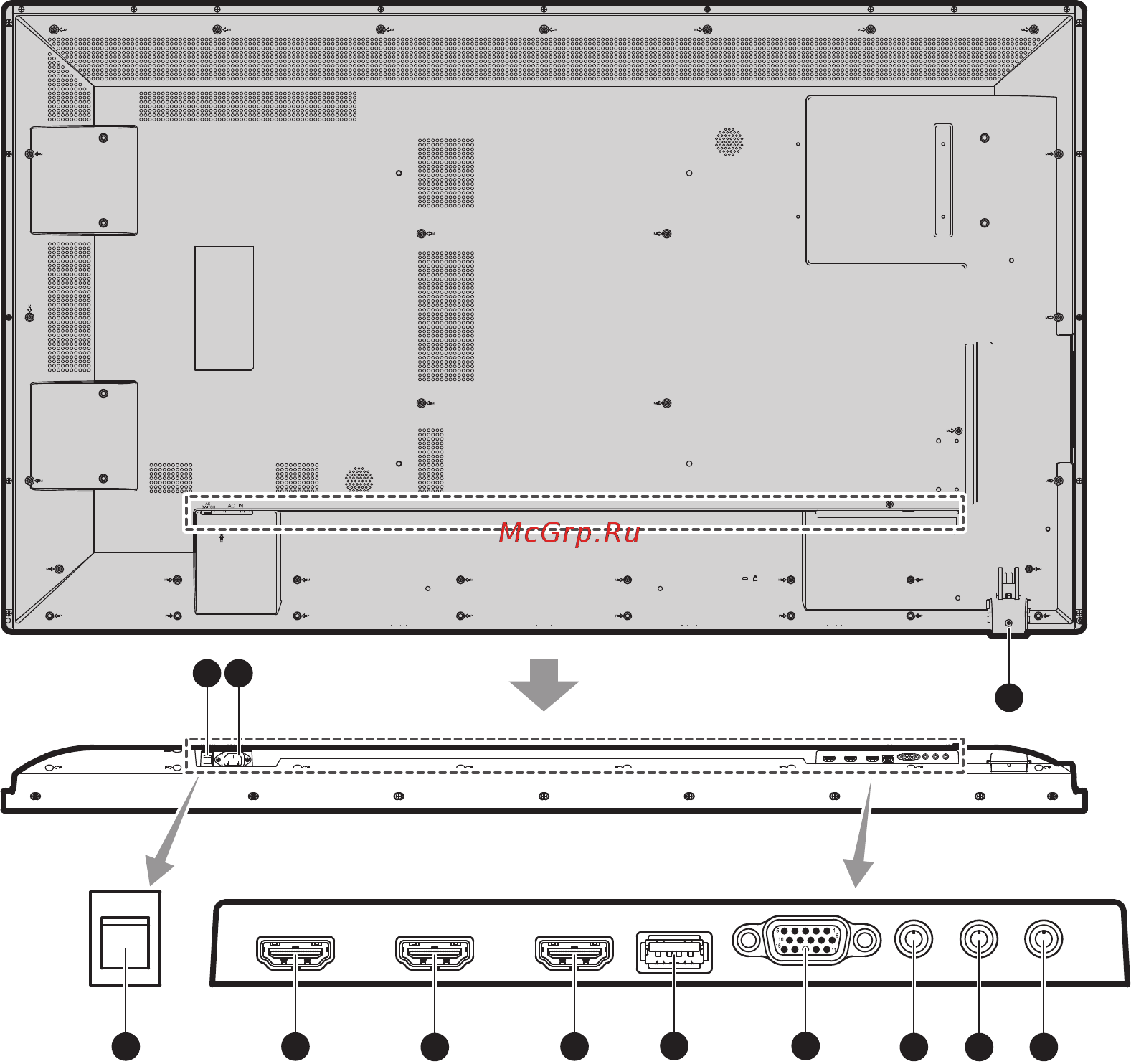

Панель разъемов
32 4
8 9
11
10
5
6
7
1
2
A Разъем AC IN
Служит для подсоединения прилагаемого кабеля
питания.
B Главный выключатель питания
Выключатель питания служит для включения и
выключения питания от сети.
C
D E Вход HDMI
Вход цифрового сигнала HDMI.
F USB-порт
USB-порт для портативного носителя (в том числе USB-
накопителя).
Подробную информацию о поддерживаемых носителях
см. Приложение «Поддерживаемые носители» (см.
страницу 25).
G Вход VGA IN (15-контактный мини разъем D-Sub)
Служит для ввода аналоговых сигналов RGB с
персонального компьютера или сигналов RGB другого
устройства. Этот вход может использоваться с
источником RGB или COMPONENT.
ПРИМЕЧАНИЕ. При использовании этого разъема для
источника COMPONENT, используйте
соответствующий сигнальный
кабель. При возникновении вопросов
обратитесь к поставщику.
H
АУДИО ВВОД
Служит для ввода аудиосигнала с внешнего
оборудования, например, с компьютера или DVD-
проигрывателя.
I АУДИО ВЫХОД
Вывод аудиосигнала от входов AUDIO IN, и HDMI на
внешнее устройство (стереофонический радиоприемник,
усилитель и т.п.).
J
Датчик дистанционного управления и индикатор питания
Получает сигналы с пульта дистанционного
управления (при использовании беспроводного пульта
дистанционного управления). См. также стр. 10.
Когда ЖК-монитор работает, индикатор горит зеленым.
Когда монитор выключен, индикатор горит красным.
В режиме экономии энергии индикатор мигает желтым.
Индикатор горит зеленым и желтым попеременно при
включенной функции «Scheduler» (Планировщик).
При неисправности элемента монитора индикатор
мигает красным.
K Сервисный порт
Этот разъем предназначен для обновления
программного обеспечения в будущем.
HDMI1 HDMI2 HDMI3
USB
D-sub
Audio In
Audio Out
