Русский-6

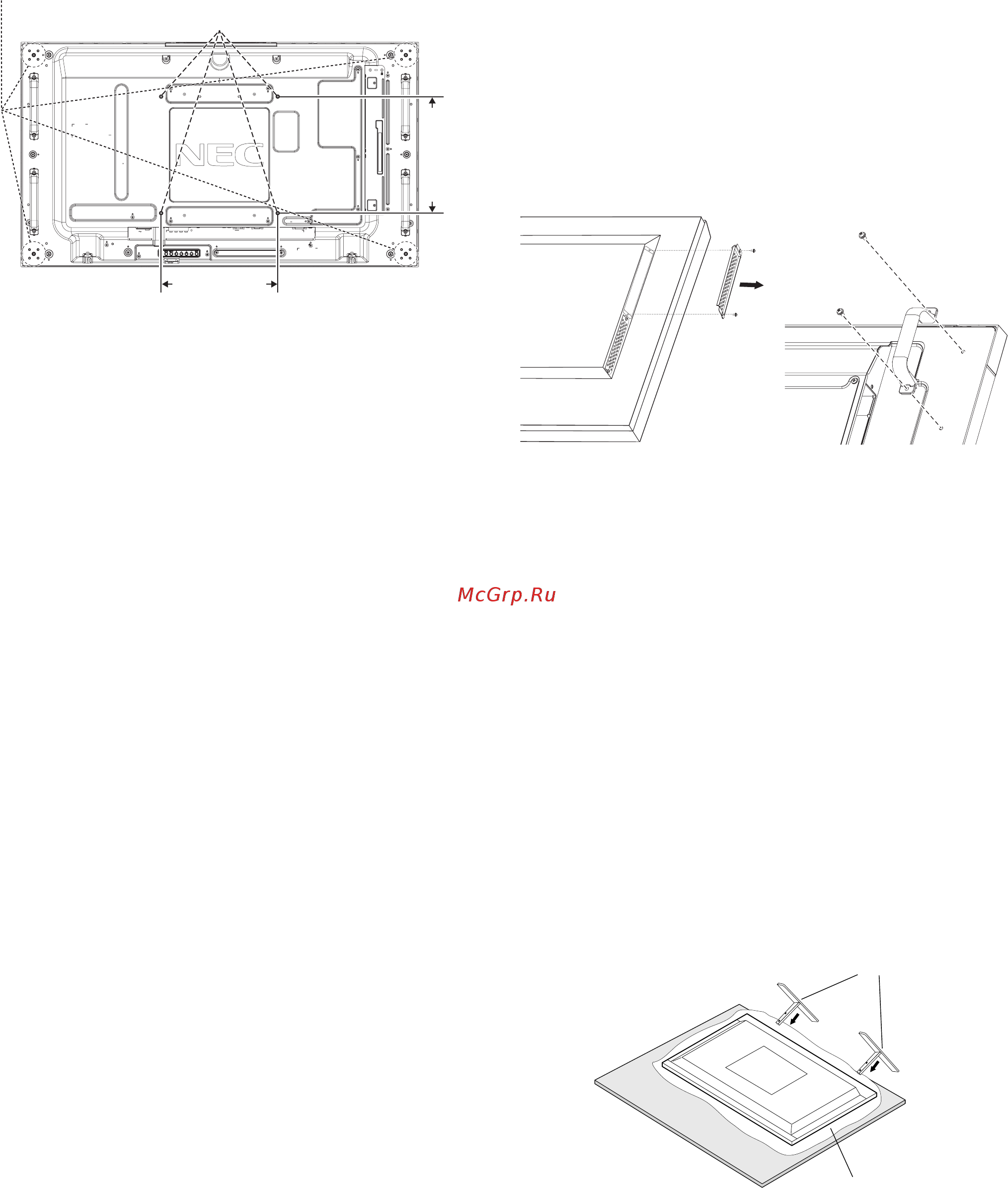

Крепление монтажных приспособлений
Конструкция монитора предусматривает крепление при
помощи монтажной системы VESA.
1.
Крепление монтажных приспособлений
Не допускайте отклонения монитора от вертикальной
оси при креплении приспособлений.
Монтажный интерфейс VESA (M6)
300
300 мм
(X464UN/
(X464UN/
X464UNS-2/X464UNV-3)
X464UNS-2/X464UNV-3)
400 mm (X554UN/X554UNS-2/X554UNV-2)
400 mm (X554UN/X554UNS-2/X554UNV-2)
300
300 мм
(X464UN/
(X464UN/
X464UNS-2/X464UNV-3)
X464UNS-2/X464UNV-3)
400 mm (X554UN/
400 mm (X554UN/
X554UNS-2/X554UNV-2)
X554UNS-2/X554UNV-2)
Только для кронштейна NEC*
1
Крепление монтажных приспособлений можно
выполнить, расположив монитор лицевой стороной вниз.
Во избежание повреждения лицевой стороны экрана
следует положить защитную ткань на участок стола под
монитором. Монитор в заводской упаковке был обернут
защитной тканью. Убедитесь, что на поверхности стола
не находится ничего, что могло бы повредить монитор.
При использовании монтажных приспособлений,
не одобренных компанией NEC, убедитесь, что они
соответствуют стандарту крепления VESA.
ПРИМЕЧАНИЕ. Перед установкой разместите монитор
на плоской поверхности достаточной
площади.
*1. X464UN/X464UNV-3: WM-46UN-L2 или WM-46UN-P.
X464UNS-2: WM-46UN-L3 или WM-46UN-P2.
X554UN/X554UNS-2/X554UNV-2: WM-55UN-L или WM-55UN-P.
2. Применение дополнительной панели
1. Переведите главный выключатель питания в
положение ВЫКЛ.
2. Снимите ручку.*
2
3. Удалите крышку с гнезда, открутив установленные
винты (Рисунок 1).
4. Вставьте дополнительную панель в разъем монитора.
Установите крышку на гнездо, используя открученные
винты.
5. Установите ручку.*
2
ПРИМЕЧАНИЕ.
Подробные сведения о дополнительных
панелях вы можете получить у поставщика.
Не применяйте чрезмерное усилие при
обращении с дополнительной панелью,
перед тем как закрепить ее винтами.
Убедитесь, что плата вставлена в слот в
правильном направлении.
Рисунок 1
(Только для X464UN/X464UNS-2/
X464UNV-3)
*2. Только для X464UN/X464UNS-2/X464UNV-3.
3. Установка и снятие дополнительной
настольной подставки
ВНИМАНИЕ. Установку и демонтаж подставки должны
осуществлять как минимум два человека.
Чтобы установить подставку, следуйте инструкциям,
которые входят в комплект подставки или монтажного
устройства. Используйте только устройства,
рекомендованные производителем.
ПРИМЕЧАНИЕ. Для X464UN/X464UNS-2/X464UNV-3
используйте ТОЛЬКО те винты, которые
прилагаются к дополнительной
настольной подставке.
Для X554UN/X554UNS-2/X554UNV-2
используйте ТОЛЬКО те винты, которые
прилагаются к монитору.
Чтобы не защемить пальцы, соблюдайте осторожность
при установке подставки ЖК-монитора.
Дополнительная настольная подставка
Стол
Защитное покрытие
ПРИМЕЧАНИЕ. Установите подставку таким образом,
так чтобы более длинная сторона ножки
находилась спереди. Используйте ST-322
для X464UN/X464UNS-2/X464UNV-3 и
ST-5220 для X554UN/X554UNS-2/
X554UNV-2.
