Руководство по эксплуатации
9
2.2. Описание разъемов
Все основные разъемы камеры видеонаблюдения расположены на
коммутационном кабеле (см. рис. 2.2.1).
Внимание! Компоновка и наличие дополнительных разъемов могут
быть изменены в зависимости от модификации устройства.

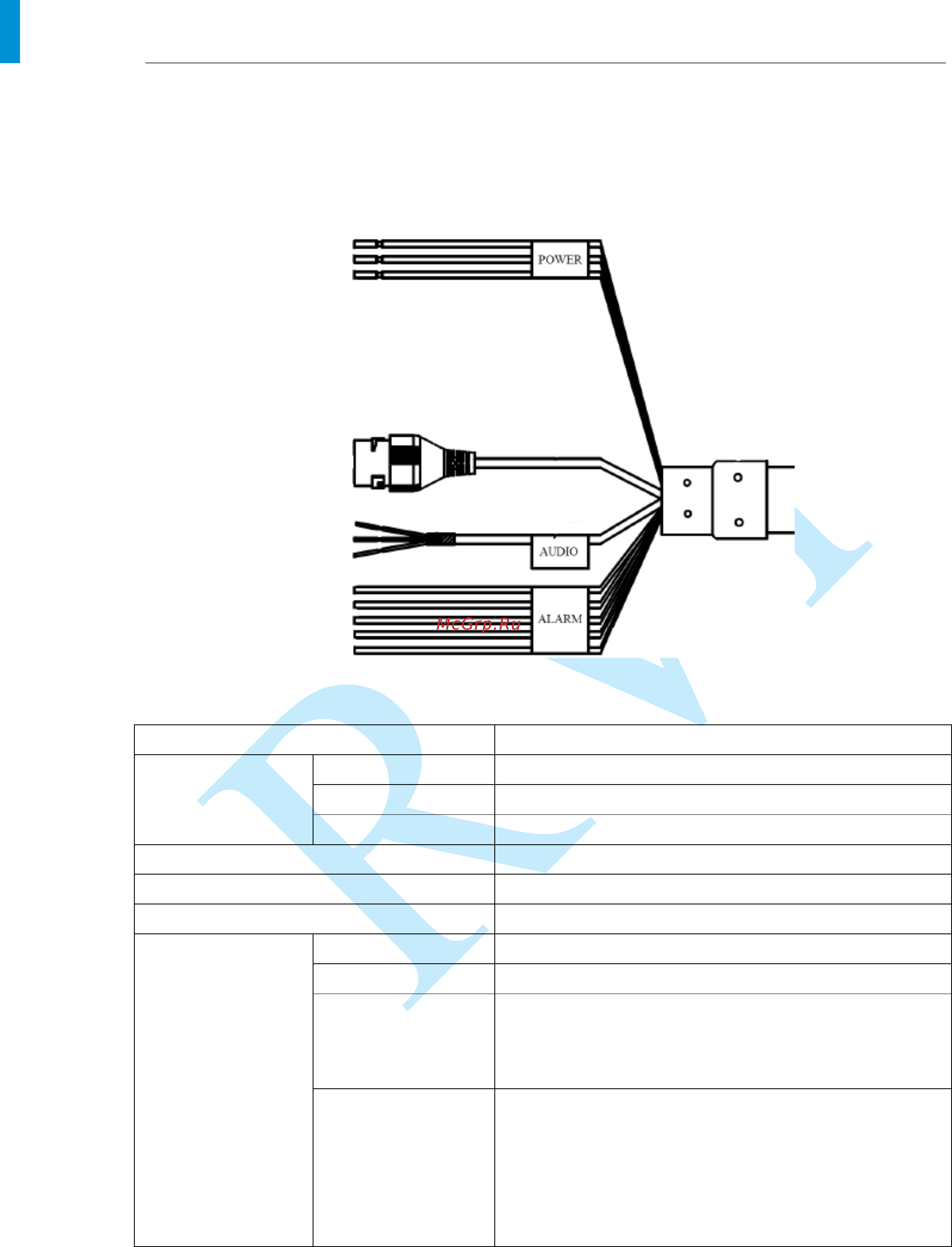

Рис. 2.2.1 Коммутационный кабель
Наименование
Назначение
AUDIO
AUDIO GND
Минус аудиовыхода
AUDIO OUT
Аудиовыход
AUDIO IN
Аудиовход
AC24V
Подключение источника питания AC 24V
EARTH
Заземление
LAN
RJ 45 сетевой порт
ALARM
ALARM_COM
Общий контакт
ALARM_GND
Заземление тревожных входов
ALARM_OUT
Контакт тревожного выхода
Система активирует тревожный выход в момент
наступления тревожного события
По умолчанию состояние – нормально открытое.
ALARM_IN1
ALARM_IN2
Контакт тревожного входа 1 и 2
Тревожный вход предназначен для получения
сигнала от тревожного датчика. Управление реле
осуществляется через меню камеры.
Реле могут работать в двух режимах: нормально-
открытом и нормально-закрытом.
Таблица 2.2.1. Описание разъемов камеры видеонаблюдения
