Русский-18

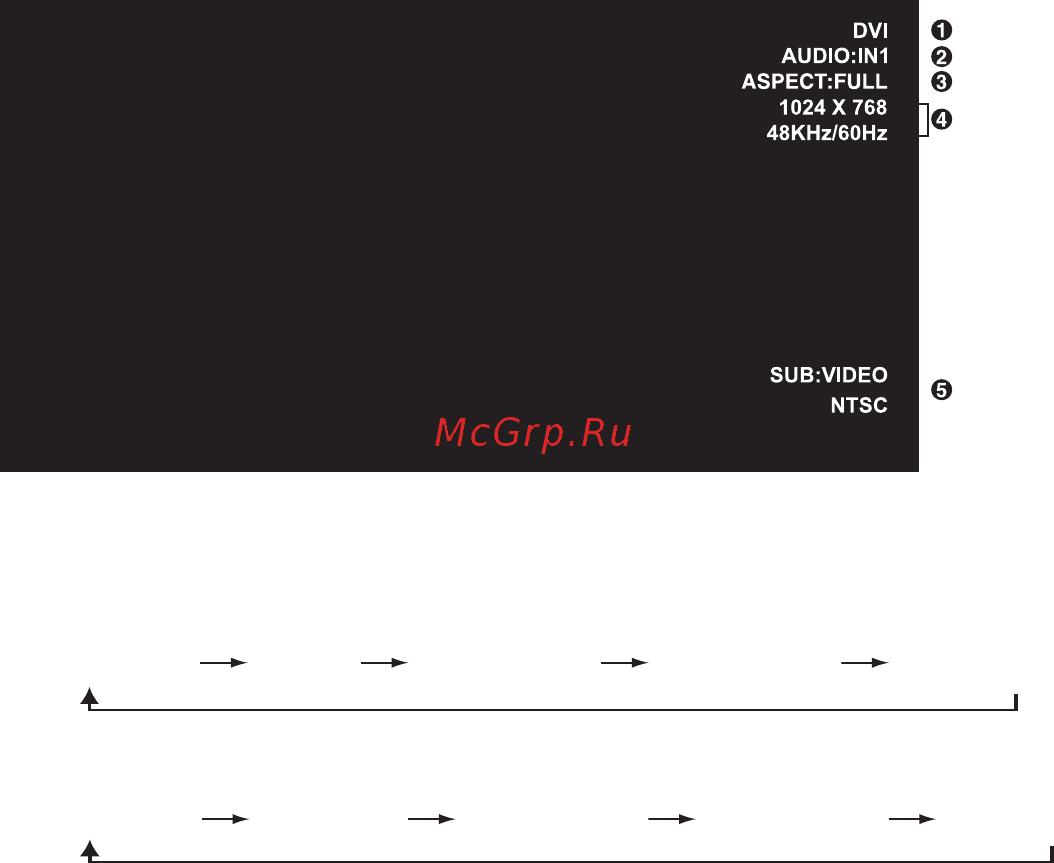

OSD информации
OSD информации предоставляет следующую информацию: источник входного сигнала, размер изображения и т.д.
Нажмите кнопку ДИСПЛЕЙ на пульте ДУ, чтобы вызвать OSD информации.
쐃
Название входа
쐇
Режим аудиовхода
쐋
Формат изображения
쐏
Информация о входном сигнале
Информация о дополнительном изображении
Режим изображения
DVI, VGA, RGB/HV*, DPORT
STANDARD sRGB CUSTOM1 CUSTOM2 HIGHBRIGHT
HDMI, Y/Pb/Pr, SCART*, VIDEO*, S-VIDEO*, HDMI2*, HDMI3*, Y/Pb/Pr2*
STANDARD CINEMA CUSTOM1 CUSTOM2 HIGHBRIGHT
*: Эта функция зависит от типа используемой дополнительной панели.
