Русский-6
Крепление монтажных
приспособлений
Конструкция монитора предусматривает крепление при
помощи монтажной системы VESA.

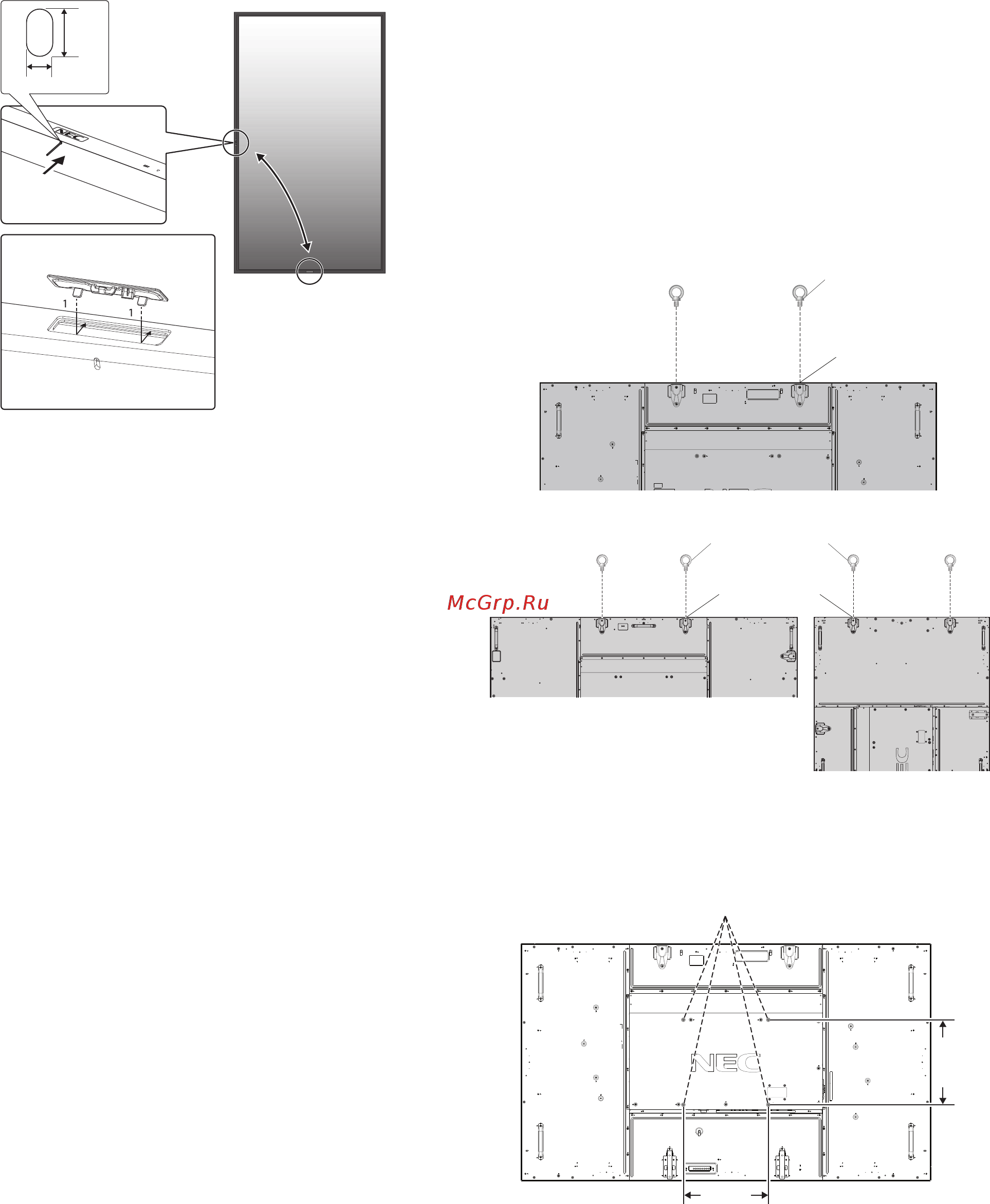

1.
Вставьте болты (не входят в комплект
поставки) для монтажа
Данная модель снабжена болтами с проушиной для
более простой установки.
• Ввинтите болты с проушиной в отверстия для болтов,
как показано на рисунке.
•
Убедитесь, что болты с проушиной хорошо закреплены.
• Чтобы установить монитор в нужную позицию,
используйте подъёмное устройство.
НЕ УСТАНАВЛИВАЙТЕ монитор, используя только
болты с проушиной.
X841UHD-2:
Отверстие
для болта с
проушиной
Болт с проушиной (M10) (не входит в комплект)
X981UHD-2:
Отверстие
для болта с
проушиной
Болт с проушиной (M10) (не входит в комплект)
Горизонтальное положение
Вертикальное положение
2.
Крепление монтажных приспособлений
Не допускайте отклонения монитора от вертикальной
оси при креплении приспособлений.
Монтажный интерфейс VESA (M8)
400 мм
400 мм
Крепление монтажных приспособлений можно
выполнить, расположив монитор лицевой стороной вниз.
Во избежание повреждения лицевой стороны экрана
следует положить защитную ткань на участок стола под
монитором. Монитор в заводской упаковке был обернут
защитной тканью. Убедитесь, что на поверхности стола
не находится ничего, что могло бы повредить монитор.
2. Изменение расположения таблички с
логотипом NEC.
Снятие таблички с логотипом: Вставьте тонкий стержень
(диаметром менее 2 мм) в отверстие, расположенное в
нижней части таблички с логотипом. Используя стержень
как рычаг, снимите табличку с логотипом.
Установка таблички с логотипом: Вставьте штырь (1)
таблички с логотипом в паз и надавите.
2 мм
3,6 мм
Место монтажа
•
Потолок или стена должны быть достаточно прочными,
чтобы выдержать монитор и монтажные приспособления.
• НЕ устанавливайте монитор в зоне возможного удара
дверью или воротами.
•
НЕ устанавливайте монитор в сильно запыленных
помещениях и в местах с повышенным уровнем вибрации.
• НЕ устанавливайте монитор вблизи места ввода силовой
проводки в здание.
• НЕ устанавливайте монитор там, где за него или
кронштейн можно легко зацепиться.
• При установке в стенной нише оставьте между
монитором и стеной пространство для вентиляции
глубиной не менее 100 мм.
• Обеспечьте достаточную вентиляцию или
кондиционирование воздуха вблизи монитора для
надлежащего отвода тепла от монитора и монтажных
приспособлений.
Крепление к потолку
• Убедитесь в том, что прочность потолка достаточна,
чтобы выдерживать вес монитора и крепежных
приспособлений в течение продолжительного времени,
а также в условиях землетрясений, непредвиденной
вибрации и прочих внешних воздействий.
•
Убедитесь в том, что монитор крепится к надежному
участку потолка, например, к опорной балке. Закрепите
монитор с помощью болтов, пружинных шайб, шайб и гаек.
• НЕ устанавливайте монитор на участках, на которых
отсутствуют внутренние несущие конструкции. НЕ
используйте шурупы или анкерные болты. НЕ крепите
монитор к отделочным панелям или подвесным
конструкциям.
Техническое обслуживание
• Периодически проверяйте отсутствие ослабленных
креплений, зазоров, перекосов и других вероятных
проблем монтажного устройства. При обнаружении
проблемы обратитесь к квалифицированному персоналу
для ее устранения.
• Периодически проверяйте место монтажа на отсутствие
признаков повреждения или непрочности.
