WWQ CN 25/40-180 [6/32] Монтаж

Циркуляционные насосы

3. Монтаж

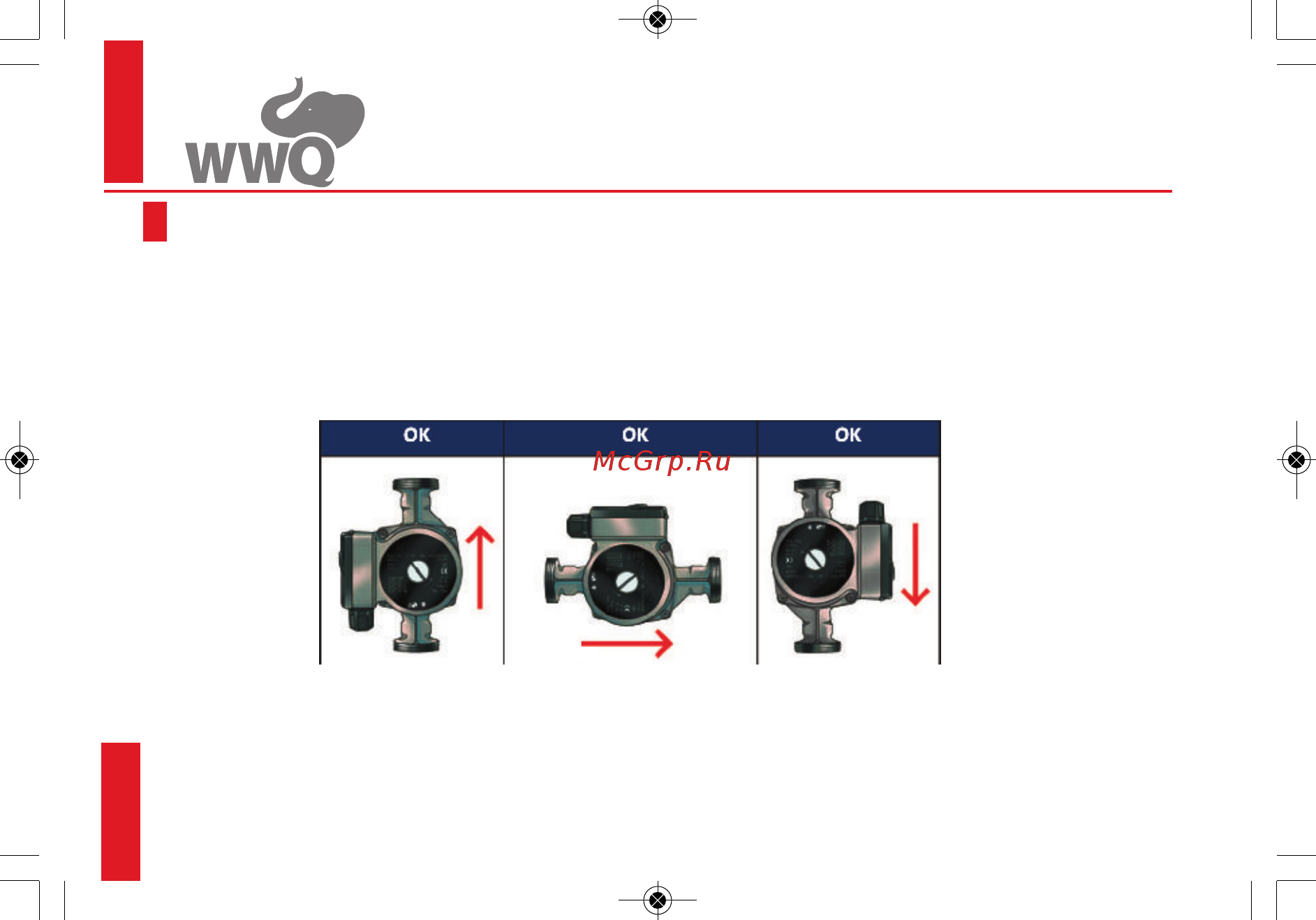

3.1. При установке насоса в систему отопления, вал ротора насоса должен быть расположен строго в

горизонтальной плоскости. Не допускается попадание теплоносителя или сконденсированной воды

на корпус насоса, под клеммную коробку или на нее! Поэтому клеммная коробка насоса должна

быть расположена над корпусом насоса, “справа” или “слева” от корпуса насоса. Не допускается

установка насоса в положении, при котором клеммная коробка располагается под корпусом насоса.

3.2. Соединение насоса с трубопроводом осуществляется при помощи монтажных гаек.

3.3. Перед началом эксплуатации насоса вся трубопроводная система должна быть промыта и

очищена от грязи. Также необходимо проверить, что трубопроводная система полностью

герметична.
