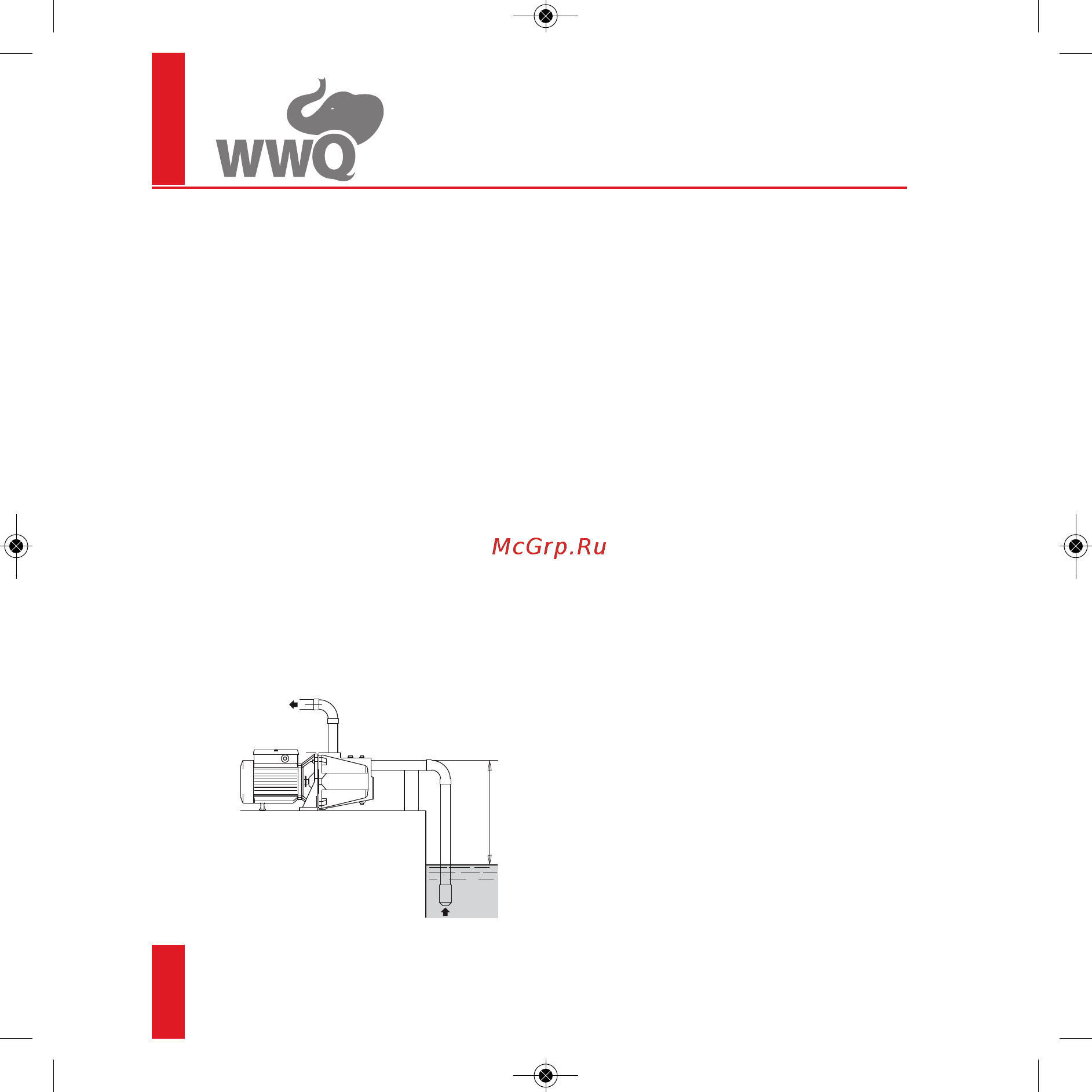

высота всасывания

(не должна превышать допустимой

величины, указанной в

технических характеристиках)

Рис. 1

8.3. В качестве жестких всасывающих магистралей следует применять пластиковые или

металлические трубы. В качестве гибких всасывающих магистралей следует применять

"всасывающие" армированные шланги. Напорная магистраль может быть как жесткой,

так и гибкой.

8.4. Минимальный внутренний диаметр труб всасывающей магистрали 25 мм. Для

всасывающих магистралей общей протяженностью свыше 10 м или при высоте

всасывания больше 4 м внутренний диаметр труб всасывающей магистрали должен

быть 32 мм и более.

8.5. Всасывающая магистраль насоса NSC-700/45HHE выполняется из двух труб, с

минимальным внутренним диаметром 32 мм и 25 мм.

8.6. Труба всасывающей магистрали присоединяется к входному резьбовому отверстию,

находящемуся на торце насосной части. При монтаже всасывающей магистрали

необходимо обеспечить ей непрерывный угол наклона от насоса к источнику

водозабора не менее 1

к горизонту (рис. 1). Обратные углы не допускаются. Следует

иметь в виду, что наибольший напор насоса, который он сможет обеспечить в месте его

установки, будет меньше максимального напора, указанного в технических характери-

стиках, на величину высоты всасывания. При этом следует учитывать потери напора

воды на сопротивление во всасывающей магистрали и длину ее горизонтального участ-

ка.

8.7. Для корректной работы насоса необходимо на всасывающей магистрали
