Погружные насосы

6.6. На конце вала электродвигателя закреплено рабочее колесо из износостойкого

стеклонаполненного полиамида, находящееся внутри насосной части.

6.7. Для выпуска воздуха, скопившегося внутри погруженного в воду насоса, в его кор-

пус встроен воздушный клапан.

6.8. Включение насоса в электросеть осуществляется посредством штатного кабеля со

штепсельной вилкой, имеющей заземляющий контакт.

6.9. Во время работы насоса вода всасывается в насосную часть через водозаборные

отверстия, расположенные на ее дне. Под действием центробежной силы, создавае-

мой рабочим колесом, вода отбрасывается к стенкам насосной части и направляется

в напорный патрубок. Напорный патрубок имеет резьбовое соединение с напорной

магистралью. На напорный патрубок, при необходимости, может быть установлен

отвод-колено, либо соединительный ниппель, а также универсальный штуцер для при-

соединения гибкого шланга (рукава).

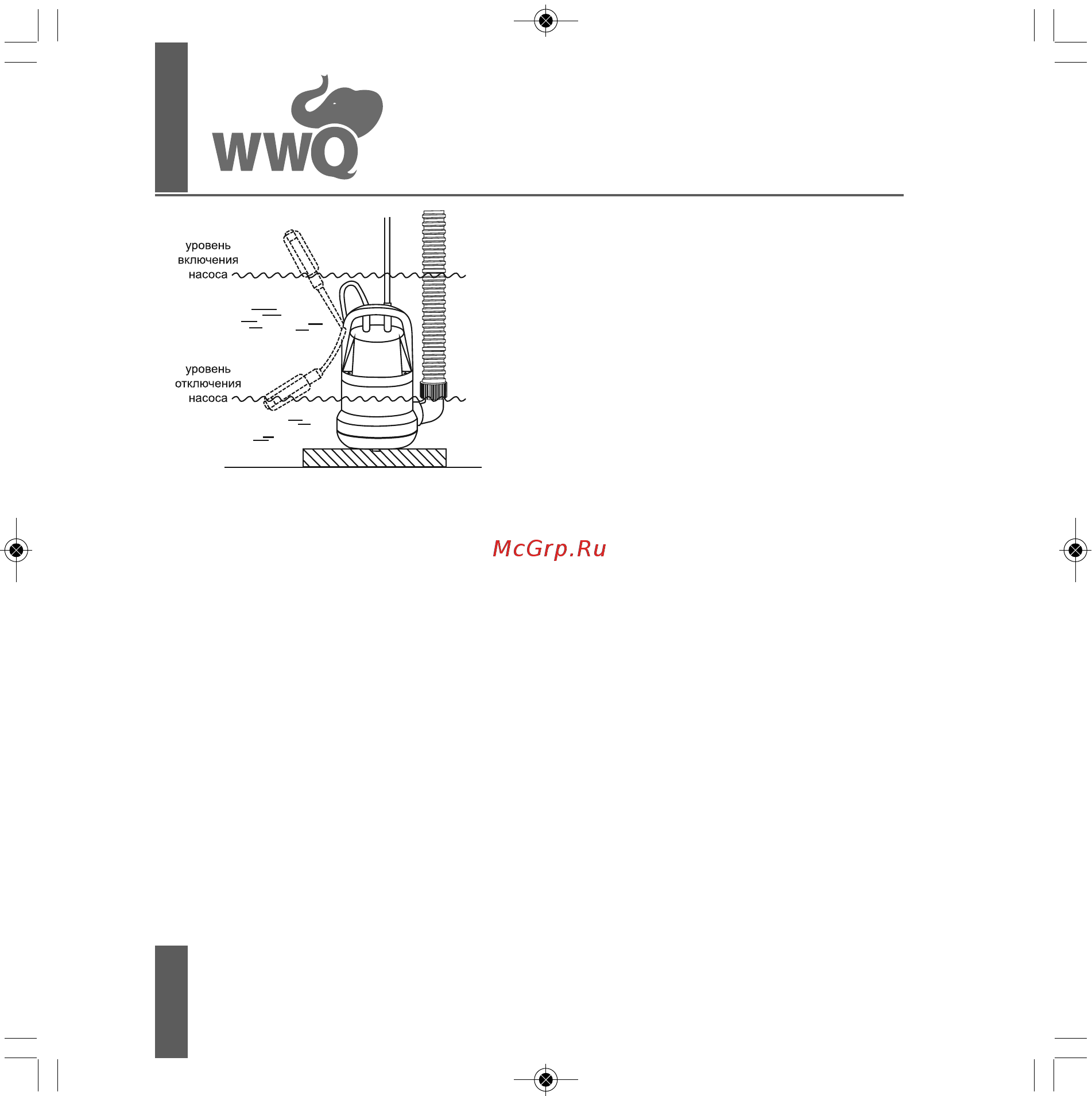

6.10. Напорный патрубок насоса ND-250V направлен вверх, что позволяет использо-

вать данную модель в узких пространствах. Фиксатор кабеля в этом насосе является

также фиксатором поплавка, для удобного перевода работы прибора из

"Автоматического" в "Ручной" режим. (см. п. 8.13).

Рис. 3
