Поверхностные центробежные насосы

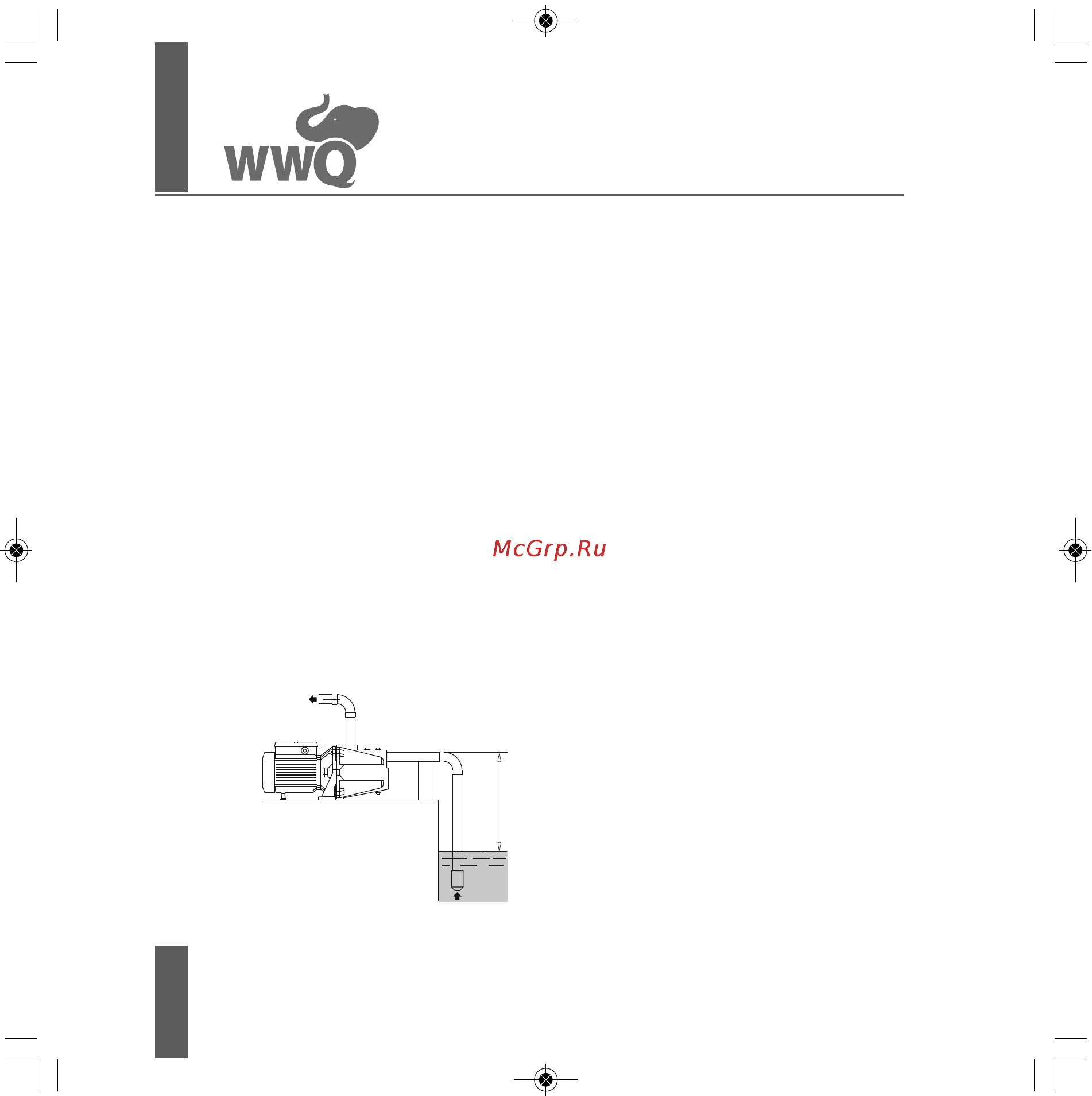

высота всасывания

(не должна превышать допустимой

величины, указанной в

технических характеристиках)

Рис. 1

8.3. В качестве жестких всасывающих магистралей следует применять пластиковые

или металлические трубы. В качестве гибких всасывающих магистралей следует при-

менять "всасывающие" армированные шланги. Напорная магистраль может быть как

жесткой, так и гибкой.

8.4. Минимальный внутренний диаметр труб всасывающей магистрали 25 мм. Для

всасывающих магистралей общей протяженностью свыше 10 м или при высоте вса-

сывания больше 4 м внутренний диаметр труб всасывающей магистрали должен

быть 32 мм и более.

8.5. Труба всасывающей магистрали присоединяется к входному резьбовому отвер-

стию, находящемуся на торце насосной части. При монтаже всасывающей магистра-

ли необходимо обеспечить ей непрерывный угол наклона от насоса к источнику водо-

забора не менее 1о к горизонту (рис. 1). Обратные углы не допускаются. Следует

иметь в виду, что наибольший напор насоса, который он сможет обеспечить в месте

его установки, будет меньше максимального напора, указанного в технических харак-

теристиках, на величину высоты всасывания. При этом следует учитывать потери

напора воды на сопротивление во всасывающей магистрали и длину ее горизонталь-

ного участка.

8.6. Для корректной работы насоса необходимо на всасывающей магистрали исполь-

зовать обратный клапан, располагая его в самом начале магистрали, так чтобы он в

процессе работы насоса постоянно находился под водой источника водозабора. А
