6. Устройство и принцип действия

6.2. Поверхностный центробежный электронасос состоит из однофазного

асинхронного двигателя и насосной части.

6.3. Электродвигатель состоит из оребренного корпуса, статора, ротора,

конденсаторной коробки и закрытого защитным кожухом вентилятора. Для защиты

двигателя от перегрева, в обмотку его статора встроено тепловое реле. Благодаря

ему, двигатель отключается при аварийном перегреве, тем самым оберегая обмотку

статора от перегорания и продлевая срок службы насоса в целом. После срабатыва-

ния теплового реле требуется некоторое время для остывания двигателя насоса,

после которого он автоматически включится и продолжит свою работу. Следует

иметь в виду, что многократное срабатывание теплового реле приводит к быстрому

выводу обмотки двигателя из строя, вследствие нарушения изоляционного слоя про-

вода обмотки. Поэтому следует контролировать условия эксплуатации насосной стан-

ции и не доводить их до критических.

6.4. Насосная часть состоит из корпуса, рабочего колеса и встроенного эжектора.

Корпус насосной части, в зависимости от модели насосной станции, выполнен из

чугуна, стеклополипропилена или нержавеющей стали.

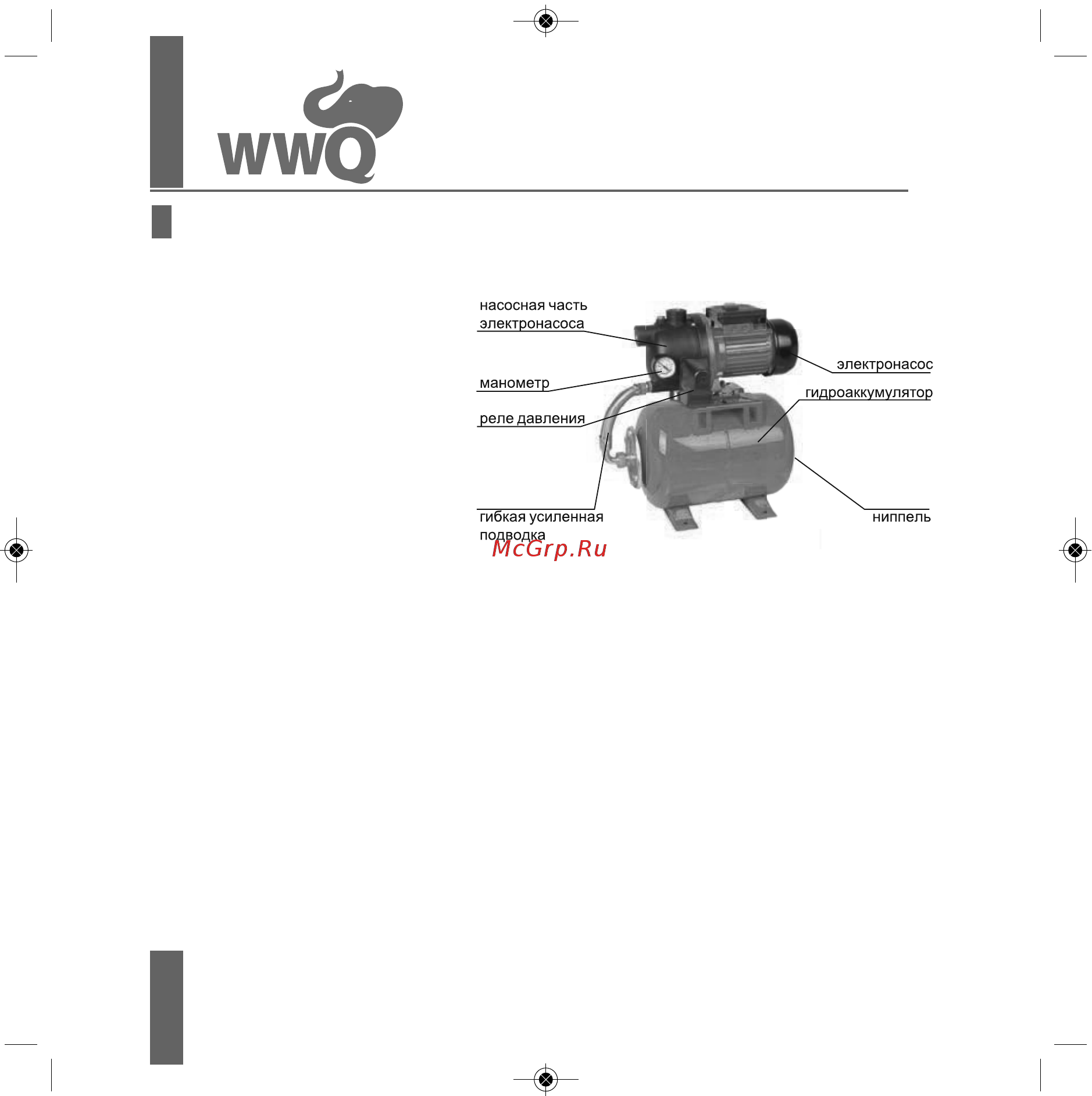

6.1. Автоматическая насосная

станция состоит из (рис. 1):

поверхностного центробежного

электронасоса,

гидроаккумулятора,

реле давления,

манометра,

гибкой усиленной подводки.

Рис. 1
