Погружные скважинные насосы
9.2. Крепление кабеля и троса
Для предотвращения растяжения и
разрыва кабеля питания необходимо
закрепить его на напорной трубе с
помощью хомутов через каждые 3
метра.
При фиксации кабеля необходимо
оставить зазор между кабелем и
хомутом, с целью свободного движения
кабеля сквозь хомут, при линейной
деформации напорной трубы
вследствие температурных перепадов.

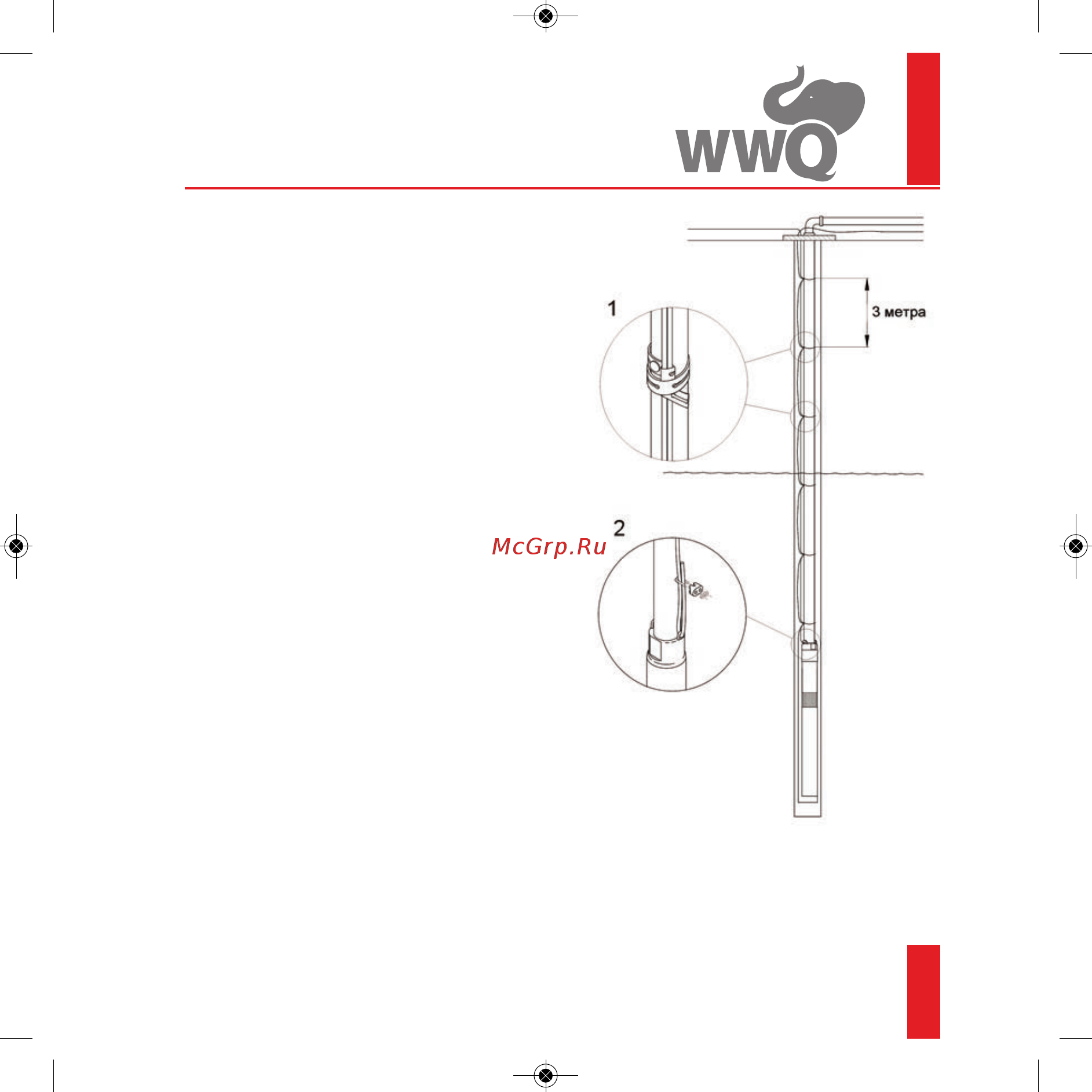

На рис. 3 показана установка насоса с
расположением хомутов крепления
кабеля (поз.1) и способом крепления
троса к насосу (поз.2).
9.3. Глубина погружения
Максимальная глубина погружения
насоса относительно "зеркала воды"
составляет 30 м. При этом расстояние
от дна источника воды до насоса
должно составлять не менее 0,5 метра.
Минимальная глубина погружения насо-
са относительно "зеркала воды" должна
быть такой, чтобы в течение всего
времени эксплуатации насос был
полностью погружен в воду.
Трос, удерживающий насос, должен
быть надежно закреплен.
Рис. 3
