Автоматическая насосная станция
6

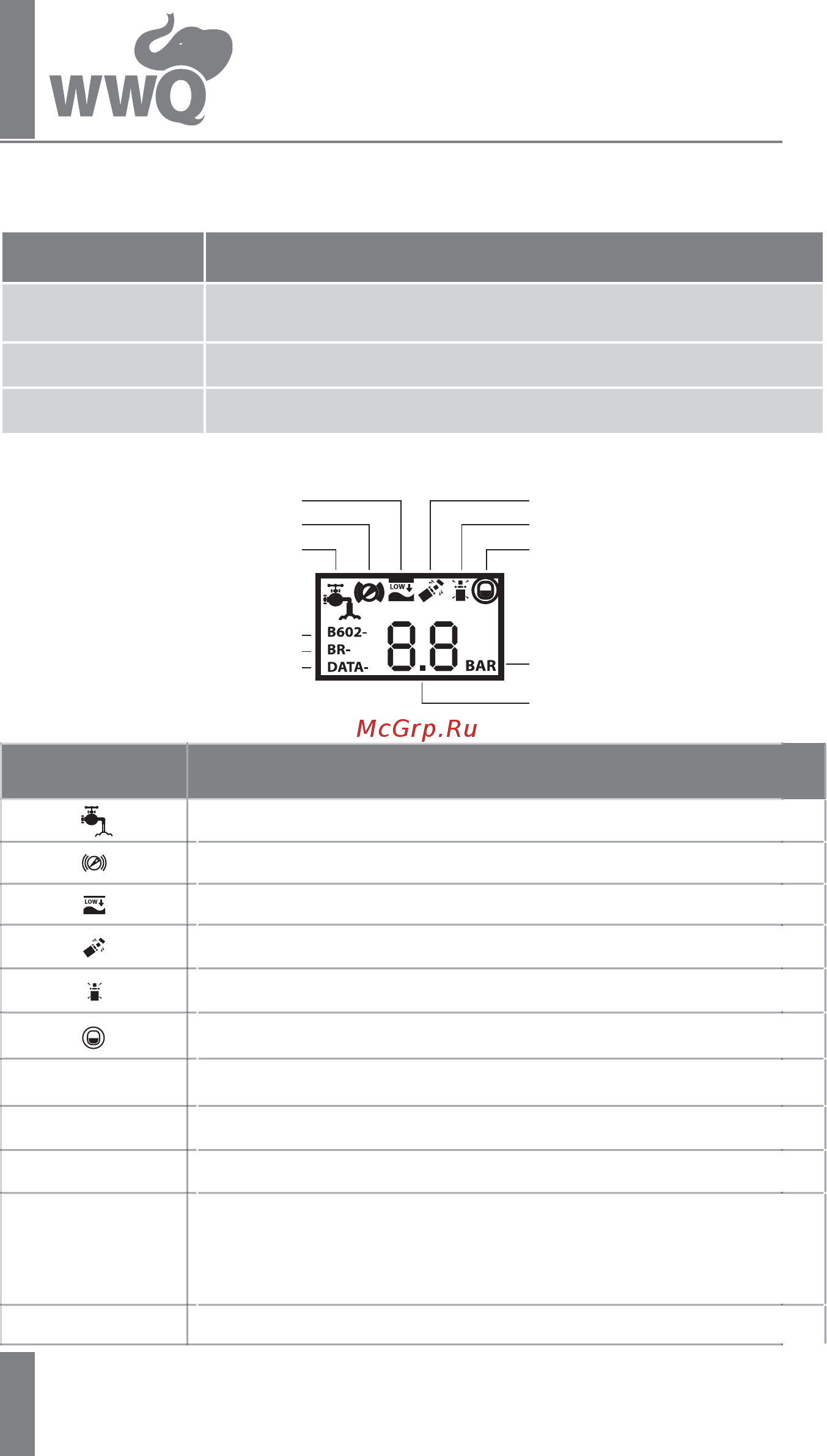

6.12. ЖК-индикатор изображен на рис. 3.
6.10. Информация, возникающая в процессе работы насосной станции, отображается на цветных
индикаторах и многофункциональном ЖК-индикаторе.
6.11. Описание индикаторов.
Индикатор Описание
Индикатор зеленого цвета
«RUN» (Работа)
- постоянное свечение индикатора означает, что насосная станция находится в
дежурном режиме;
- мерцание индикатора означает, что установленный насос работает;
Индикатор желтого цвета
«STOP» (Остановка)
постоянное свечение индикатора означает, что насосная станция остановлена;
Индикатор красного цвета
«FAULT» (Авария)
постоянное свечение индикатора означает, что произошла авария.
Значок Описание
значок означает, что насос работает
аварийный значок - означает, что давление воды на напорном патрубке ниже нижне-
го аварийного значения, либо выше верхнего аварийного значения
аварийный значок - означает, что уровень воды в источнике водозабора опустился
ниже конца всасывающей магистрали и насос работает без воды («сухой ход»)
аварийный значок - означает, что датчик давления не подключен к блоку управления
аварийный значок - означает, что датчик давления неисправен
аварийный значок - означает, что блок управления неисправен
B602-
режим настройки параметров - отображается только при входе в режим и при выхо-
де из режима настройки параметров
BR-
префикс изменяемого параметра - отображается при выборе номера настраиваемого
параметра «BR-…»
DATA-
изменение значения параметра - отображается в режиме настройки параметров, при
изменении значения параметра
Цифровой сегмент
- в дежурном режиме и при работающем насосе отображается текущее значение дав-
ления воды на напорном патрубке насоса,
- при выборе номера настраиваемого параметра отображается номер параметра
«BR-…»,
- в режиме настройки параметров отображается текущее значение настраиваемого
параметра
BAR единица измерения давления - отображается только в дежурном режиме
низкий уровень воды
а
варийно низко/высокое давление воды
работа насоса
блок управления неисправен
единица измерения давления
датчик давления не подключен
датчик давления неисправен
режим настройки параметров
префикс изменяемого параметра
изменение значения параметра
цифровой сегмент
Рис. 3
