5.4.4.8. SNMP

SNMP протокол позволяет отслеживать данные о состоянии от

большого числа оборудования в сети. Для работы с данным протоколом

требуются соответствующие MIB библиотеки. Это программные

компоненты, в которых описаны правила получения и расшифровки данных

по OID ошибкам от удаленного оборудования.

Поддерживается отправка сведений о детекторе движения, для этого на

камере должен быть активирован детектор движения (подробнее в п. 5.4.6.1).

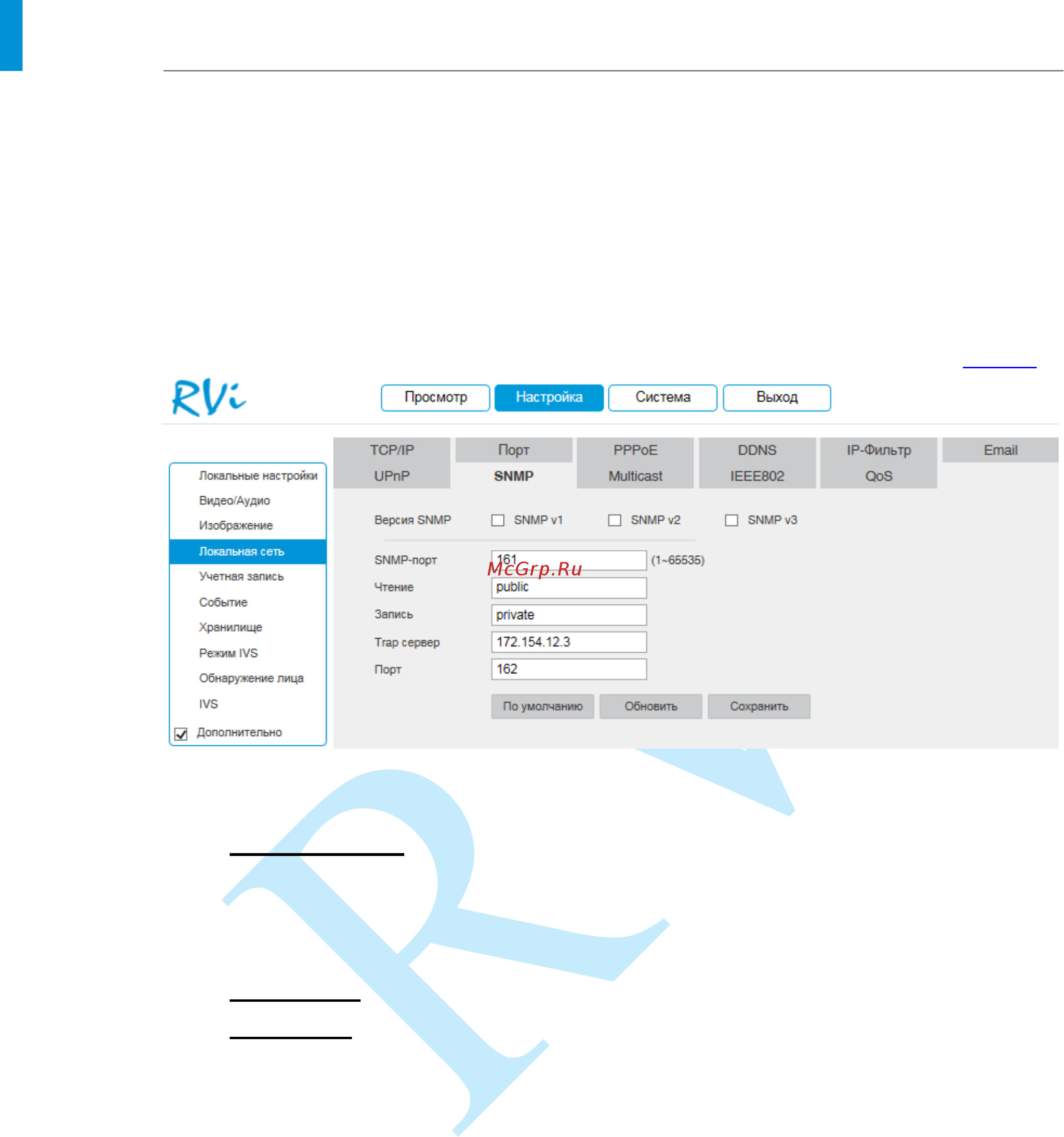

Рис. 5.4.4.8.1

 Версия SNMP – версия протокола SNMP выбирается в зависимости

от того, по какой из версий работает ПО клиента;

 Значения полей «SNMP порт», «Чтение» и «Запись» необходимо

оставить по умолчанию;

 Trap адрес – адрес ПК, на котором установлено ПО для мониторинга;

 Trap порт – порт ПК для захвата пакетов по данному протоколу.

После изменения настроек нажмите кнопку «Сохранить»

для применения параметров.

Для приема сообщений потребуется специальное ПО (на рис. 5.4.4.8.2

указан интерфейс ПО MG-SOFT) с MIB библиотеками RVI.

Примечание. MIB библиотеку можно получить в службе технической

поддержки.

После добавления библиотеки в программное обеспечение необходимо

добавить устройство и проверить его доступность (см. рис. 5.4.4.8.3).

После проверки связи и подтверждении подключения можно открыть

«Журнал связи» и проверить отправку данных (см. рис. 5.4.4.8.4).
