Руководство по эксплуатации
10
2.2. Описание разъемов
Все основные разъемы камеры видеонаблюдения расположены на
коммутационном кабеле (см. рис. 2.2.1).
Внимание! Компоновка и наличие дополнительных разъемов могут
быть изменены в зависимости от модификации устройства.

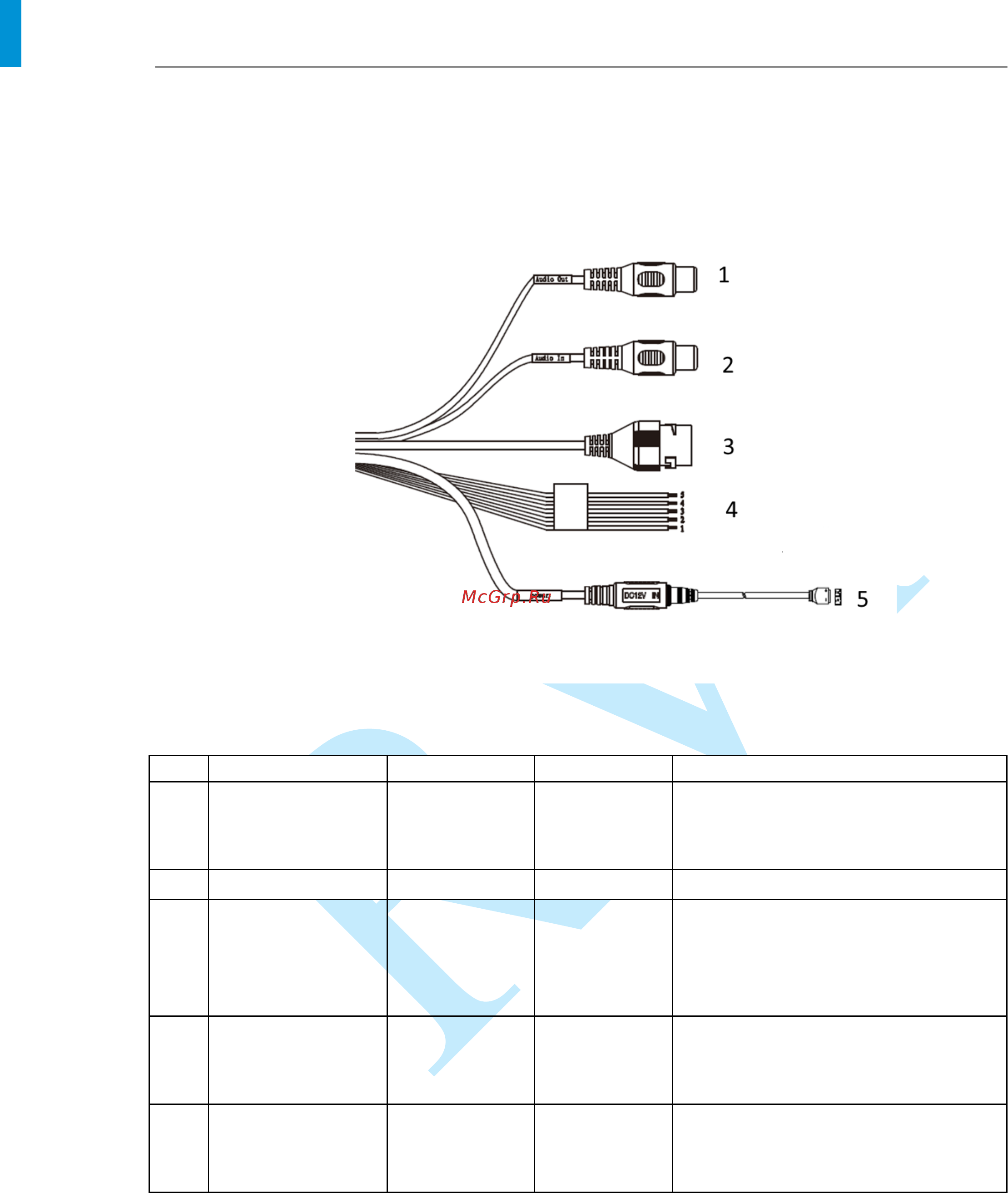

Рис. 2.2.1 Коммутационный кабель
Наименование
Назначение
Тип
Функция
1
AUDIO OUT
Аудио выход
RCA
Выход аудио на пассивное
звуковое устройство (например,
наушники).
2
AUDIO IN
Аудио вход
RCA
Вход аудио от микрофона.
3
LAN
Сетевой порт
10Base-T /
100Base-TX
Ethernet
порт
Подключается стандартным
Ethernet-кабелем. Поддерживает
передачу питания по стандарту
PoE.
4
I/O
Тревожный
вход/выход
Клеммная
колодка с
зажимом
Вход тревоги предназначен для
получения сигнала с внешнего
тревожного извещателя.
5
DC 12V
Разъем
питания
Под
коннектор
FW-16
Разъём питания. Для подачи
напряжения 12V DC.
Таблица 2.2.1. Описание разъемов камеры видеонаблюдения
