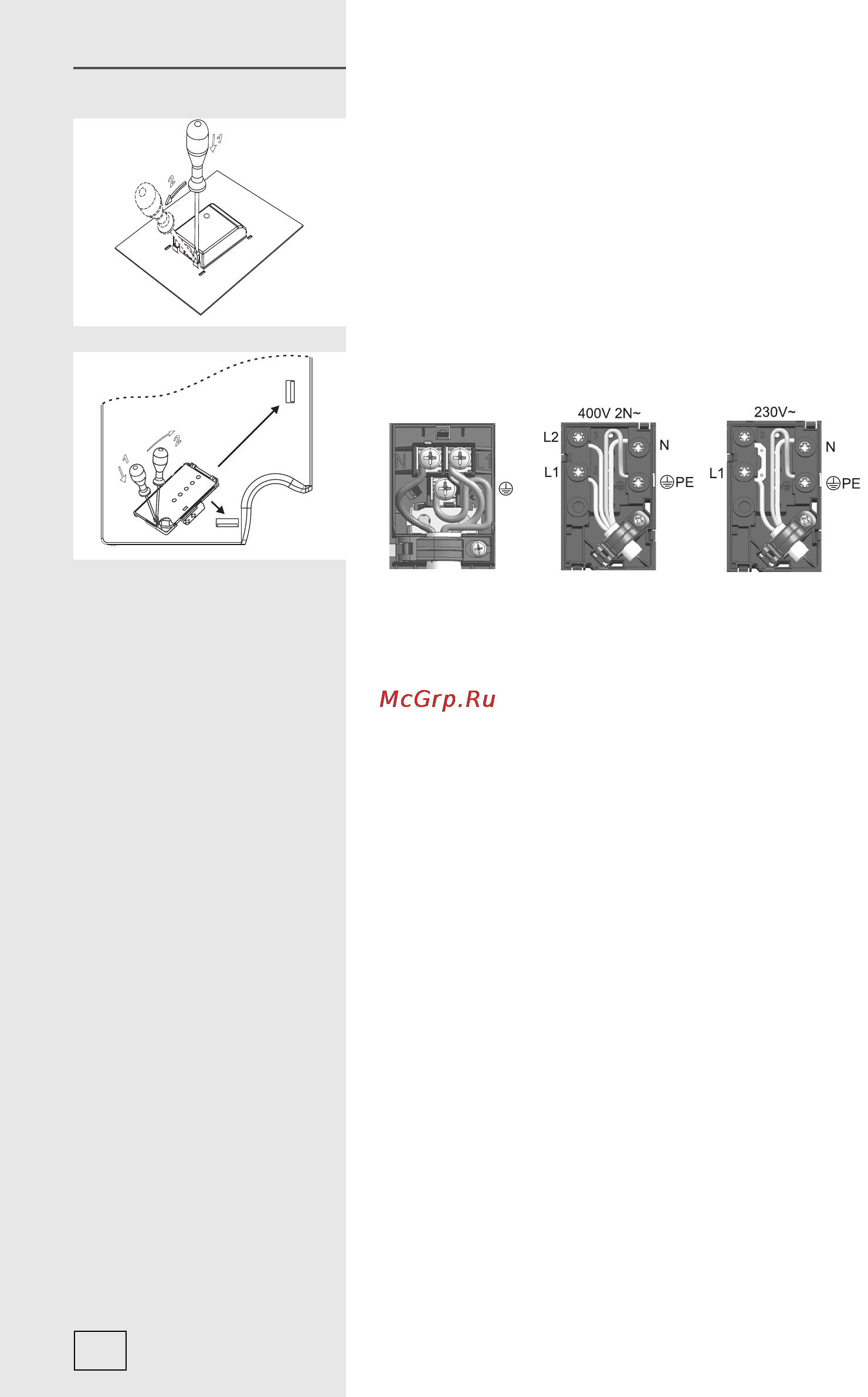

Gorenje GC 640 BC [22/28] Схема подключения схема подключения
![Gorenje GC 640 BC [22/28] Схема подключения схема подключения](/views2/1037589/page22/bg16.png)
258156
• Неправильное подключение может привести к
повреждению деталей прибора. В этом случае вы теряете
право на гарантийное обслуживание!
• Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в заводской табличке, с
фактическим напряжением в сети. Присоединительное
напряжение в сети (230 В на N) специалист должен
проверить с помощью измерительного прибора!
• Присоединительный кабель с
задней стороны прибора
проложите таким образом, чтобы он не касался задней
стенки варочной панели, так как во время работы прибора
она нагревается.
230V~
L1
N
PE
Для подключения могут использоваться:
• резиновые соединительные кабели типа H05RR-F 4x1,5 с
желто-зеленым защитным проводом,
• ПВХ изолированные соединительные кабели типа H05VV-
F 4x1,5 с желто-зеленым защитным проводом, а также
другие равноценные кабели или кабели лучшего качества.
Схема подключенияСхема подключения
22
