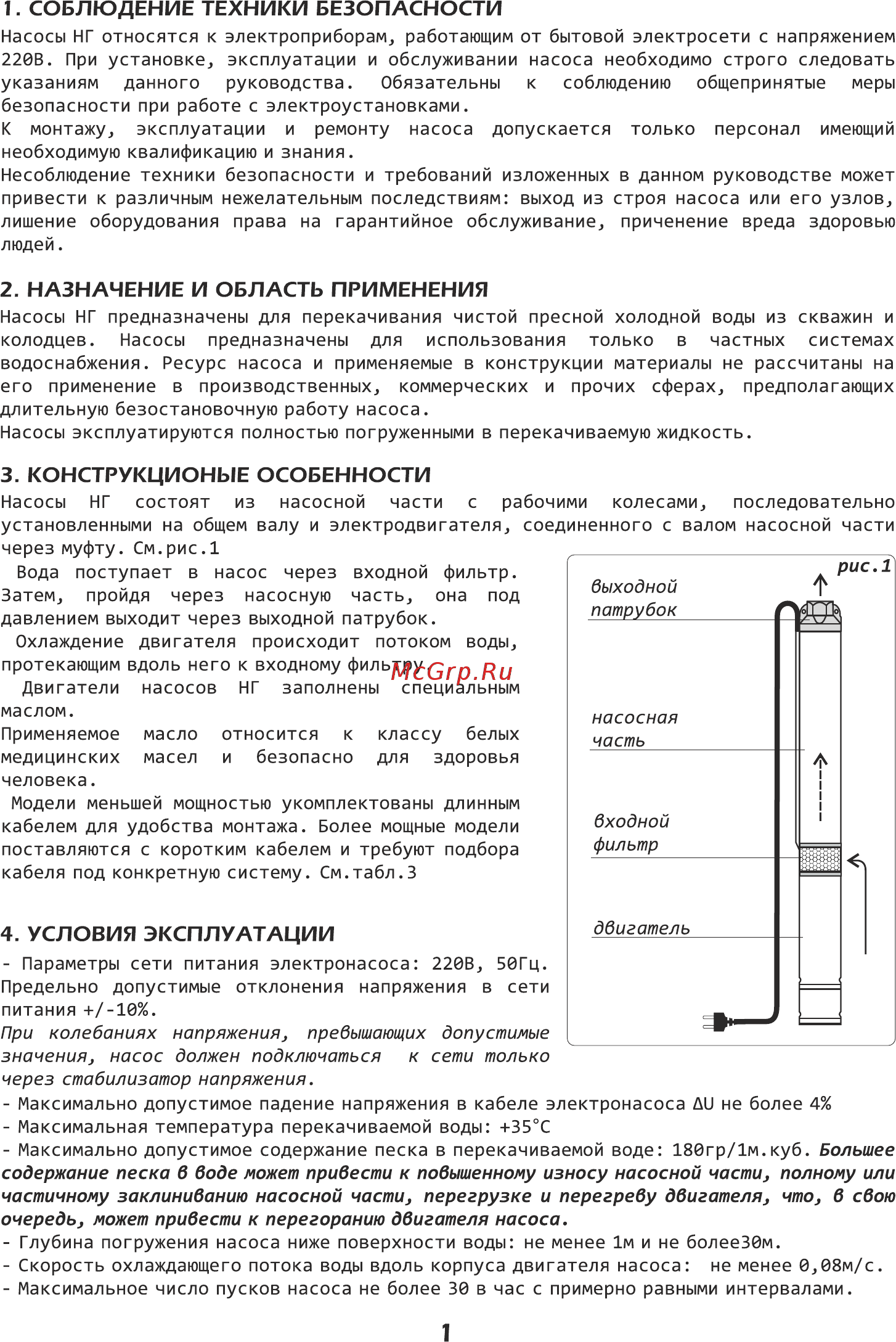

1 СОБЛЮДЕНИЕ ТЕХНИКИ БЕЗОПАСНОСТИ Насосы НГ относятся к электроприборам работающим от бытовой электросети с напряжением 220В При установке эксплуатации и обслуживании насоса необходимо строго следовать указаниям данного руководства Обязательны к соблюдению общепринятые меры безопасности при работе с электроустановками К монтажу эксплуатации и ремонту насоса допускается только персонал имеющий необходимую квалификацию и знания Несоблюдение техники безопасности и требований изложенных в данном руководстве может привести к различным нежелательным последствиям выход из строя насоса или его узлов лишение оборудования права на гарантийное обслуживание применение вреда здоровью людей 2 НАЗНАЧЕНИЕ 1 1 ОБЛАСТЬ ПРИМЕНЕНИЯ Насосы НГ предназначены для перекачивания чистой пресной холодной воды из скважин и колодцев Насосы предназначены для использования только в частных системах водоснабжения Ресурс насоса и применяемые в конструкции материалы не рассчитаны на его применение в производственных коммерческих и прочих сферах предполагающих длительную безостановочную работу насоса Насосы эксплуатируются полностью погруженными в перекачиваемую жидкость 3 КОНСТРУКЦИОНЫЕ ОСОБЕННОСТИ Насосы НГ состоят из насосной части с рабочими колесами последовательно установленными на общем валу и электродвигателя соединенного с валом насосной части через муфту См рис 1 рис 1 Вода поступает в насос через входной фильтр выходной Затем пройдя через насосную часть она под патрубок давлением выходит через выходной патрубок Охлаждение двигателя происходит потоком воды протекающим вдоль него к входному фильтру Двигатели насосов НГ заполнены специальным маслом насосная Применяемое масло относится к классу белых часть медицинских масел и безопасно для здоровья человека Модели меньшей мощностью укомплектованы длинным входной кабелем для удобства монтажа Более мощные модели фильтр поставляются с коротким кабелем и требуют подбора кабеля под конкретную систему См табл 3 двигатель 4 УСЛОВИЯ ЭКСПЛУАТАЦИИ Параметры сети питания электронасоса 220В 50Гц Предельно допустимые отклонения напряжения в сети питания 10 При колебаниях напряжения превышающих допустимые значения насос должен подключаться к сети только через стабилизатор напряжения Максимально допустимое падение напряжения в кабеле электронасоса ди не более 4 Максимальная температура перекачиваемой воды 35 С Максимально допустимое содержание песка в перекачиваемой воде 180гр 1м куб Большее содержание песка в воде может привести к повышенному износу насосной части полному или частичному заклиниванию насосной части перегрузке и перегреву двигателя что в свою очередь может привести к перегоранию двигателя насоса Глубина погружения насоса ниже поверхности воды не менее 1м и не более30м Скорость охлаждающего потока воды вдоль корпуса двигателя насоса не менее 0 08м с Максимальное число пусков насоса не более 30 в час с примерно равными интервалами 1
