Руководство по монтажу и эксплуатации SANIVORT 255 M

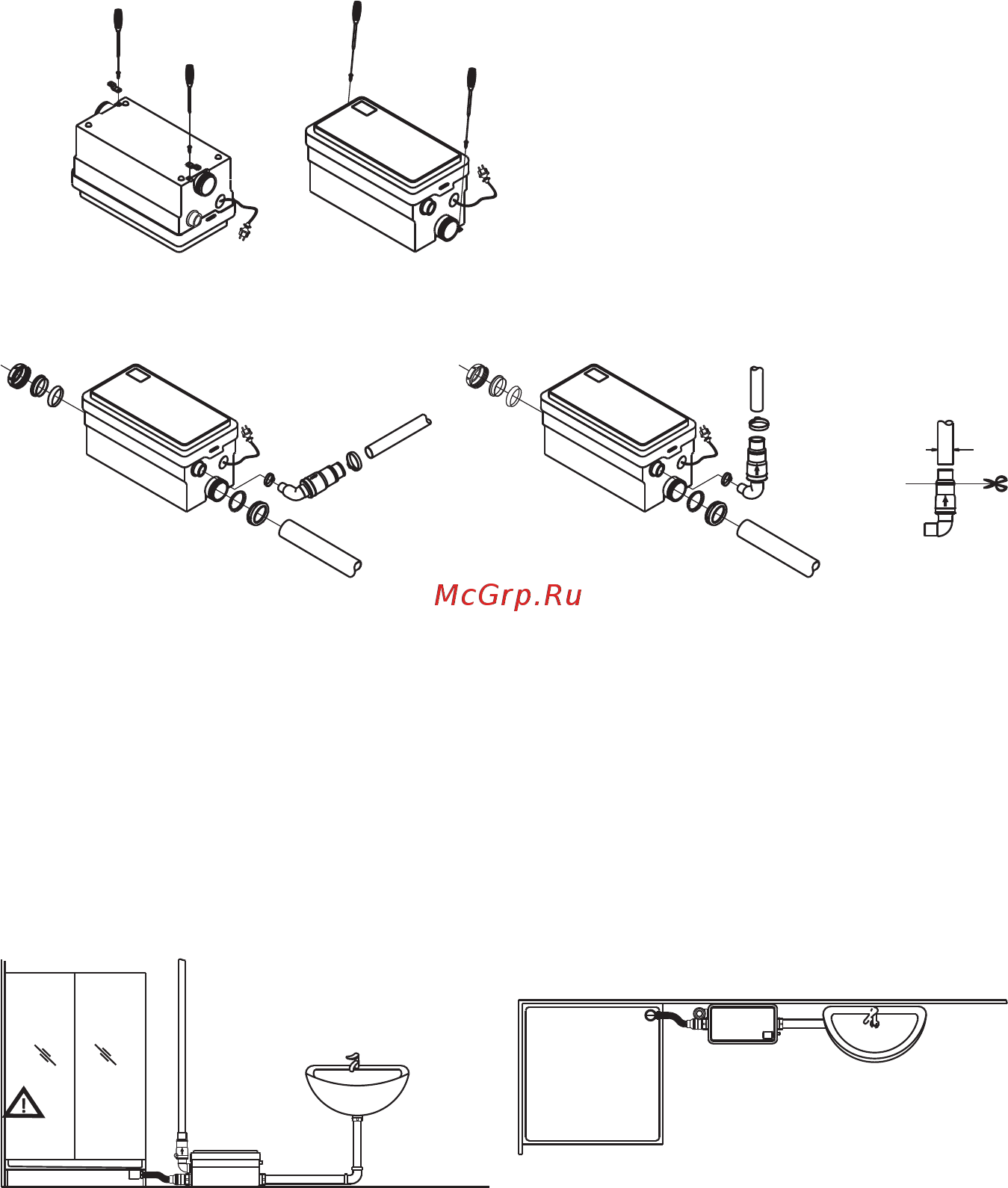

Для установки станции

используйте поставляемые

в комплекте пластины (F),

привернув их вначале к корпусу

станции, а затем к полу.

Установка

Станция должна быть установлена таким

образом, чтобы был обеспечен свободный

доступ к ней для контроля и технического

обслуживания.

Общая схема подключения станции

Для присоединения к боковым входам

используйте уплотнительные кольца (D)

и резьбовые гайки (В). Неиспользуемые

входы закройте пробками-заглушками (С).

Для присоединения к общей канализации

используйте патрубок с обратным

клапаном (А), закрепив его хомутами (Е).

Патрубок (А) должен быть установлен

таким образом, чтобы стрелка на его

корпусе совпадала с направлением потока

жидкости. Если патрубок с обратным

клапаном устанавливается горизонтально,

стрелка, указывающая направление

потока, должна находиться наверху.

Затем присоедините патрубок (А) к общей

канализации через трубу диаметром 23

или 32 мм, обрезав корпус патрубка до

нужного диаметра.

Установка станции рядом с душевым поддоном

При присоединении к станции душевой

кабины расстояние от верхней точки

сливного отверстия поддона кабины

до плоскости, на которой установлена

канализационная станция, должно быть не

менее 12 см. На выходе душа необходимо

установить сетчатый фильтр для сбора

волос.

ВНИМАНИЕ! Не используйте станцию с гидромассажным душем и другими санитарными

приборами, производительность которых превышает 15 л/мин.
