6
Руководство по монтажу и эксплуатации SANIVORT 605 M
Подключение станции
к электросети должно производиться
квалифицированным электриком в
строгом соответствии с «Правилами
технической эксплуатации
электроустановок потребителей» и
«Правилами техники безопасности
при эксплуатации электроустановок
потребителей».
3. При проведении любых работ по
монтажу и техническому обслуживанию
станции необходимо отключить
электропитание.
4. Станцию следует подключить
к питающей электросети через
устройство защитного отключения (УЗО)
с током отсечки не более 30 мА.
5. Запрещается эксплуатация станции
без заземления.
Установка
Станция должна быть установлена
таким образом, чтобы был обеспечен
свободный доступ к ней для контроля
и технического обслуживания.

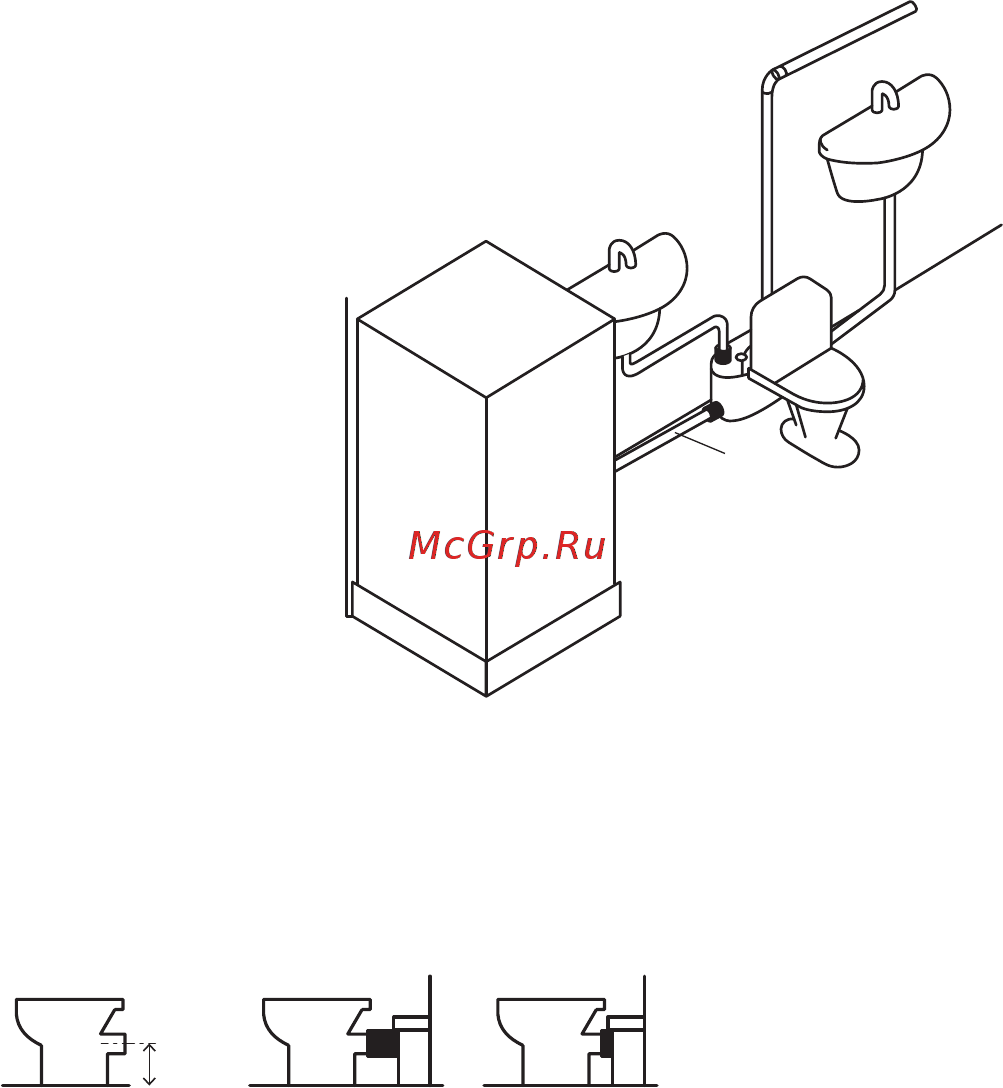

Общая схема подключения
канализационной станции:
-3%
-1%
max 5 m
˜
23/
˜
25/
˜
28/
˜
32 mm
-3%
40
18 см
Присоединение к унитазу
ВНИМАНИЕ! Канализационная станция может быть использована только с унитазами с
горизонтальным выпуском, диаметром 100 мм, центр которого на 18см выше уровня пола.
Станция присоединяется к унитазу с
выходом 100 мм при помощи муфты
(1). Установите крепежные пластинки (F)
в углубления на дне корпуса станции и
закрепите их винтами. Смажьте выпуск
унитаза жидким мылом и наденьте на
него поставляемый в комплекте хомут
(Е). Затем выровняйте муфту (1) наденьте
ее на выпуск унитаза и зажмите по краю
хомутом при помощи отвертки. После
присоединения унитаза, закрепите
пластинки (F) к полу.
