5. Основные узлы и детали мотопомпы

Мотопомпа состоит из двигателя внутреннего сгорания и центробежного насоса,

расположенных на раме.

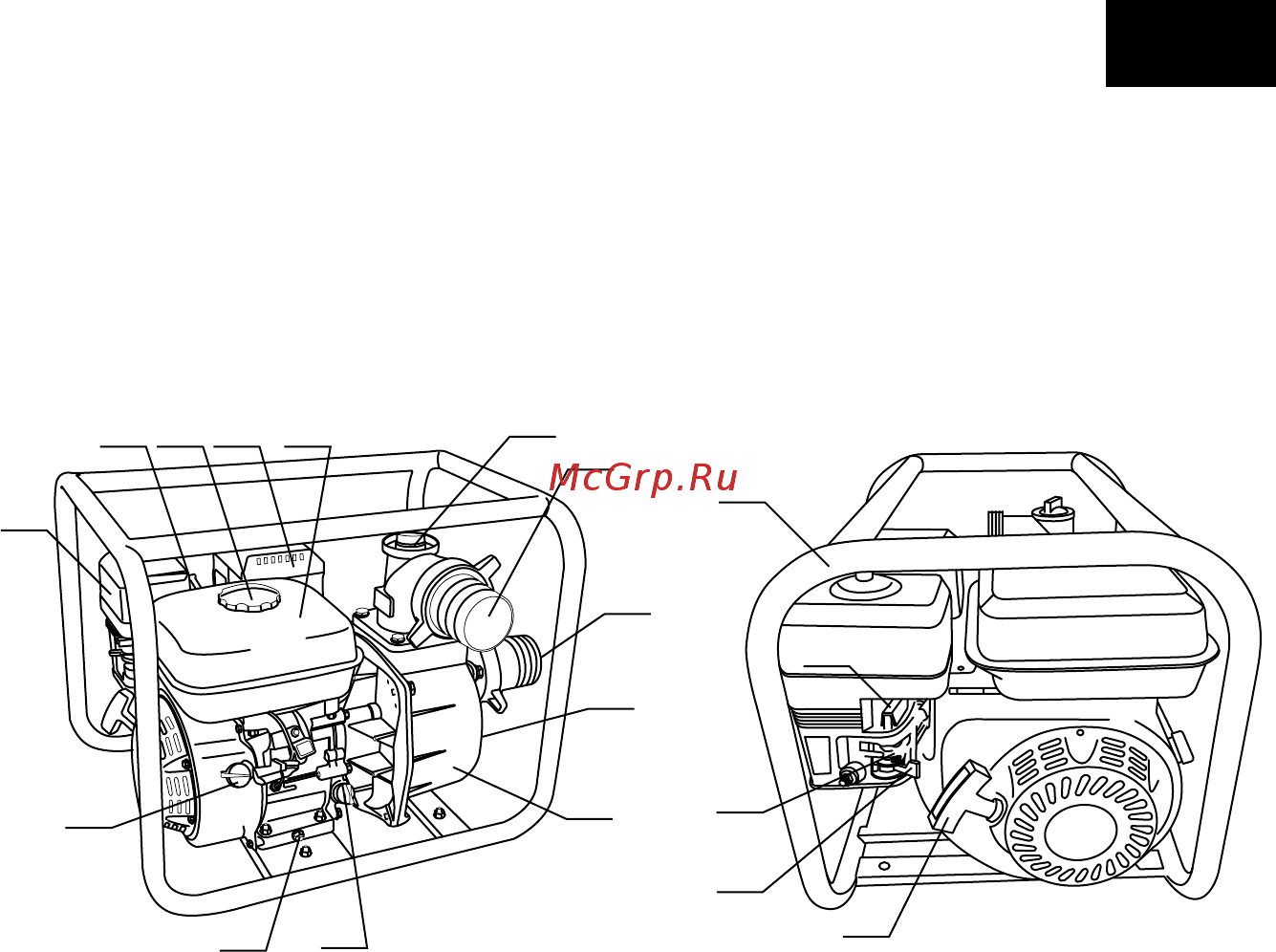

Общий вид мотопомпы и описание ее основных узлов представлены на рисунках 1 и 2.

На корпусе мотопомпы расположена идентификационная табличка, на которой

указан серийный номер. Первые четыре цифры серийного номера обозначают дату

изготовления в формате год/месяц – ГГММ.

1 – рама

2 – топливный бак

3 – крышка топливного бака

4 – фильтр воздушный

5 – глушитель

6 – свеча зажигания

7 – отверстие для заливки масла

8 – отверстие с пробкой для слива масла

9 – рукоятка стартера

10 – рычаг газа

11 – рычаг воздушной заслонки

12 – топливный кран

13 – выключатель зажигания

14 – корпус насоса

15 – всасывающий патрубок

16 – напорный патрубок

17 – отверстие с пробкой

для заполнения насоса водой

18 – отверстие для слива воды

из насоса

рис.1 рис.2
