ПОДКЛЮЧЕНИЕ СЕТЕВОЙ КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ
Все основные разъемы КВ расположены на коммутационном кабеле (см. рис. 2)

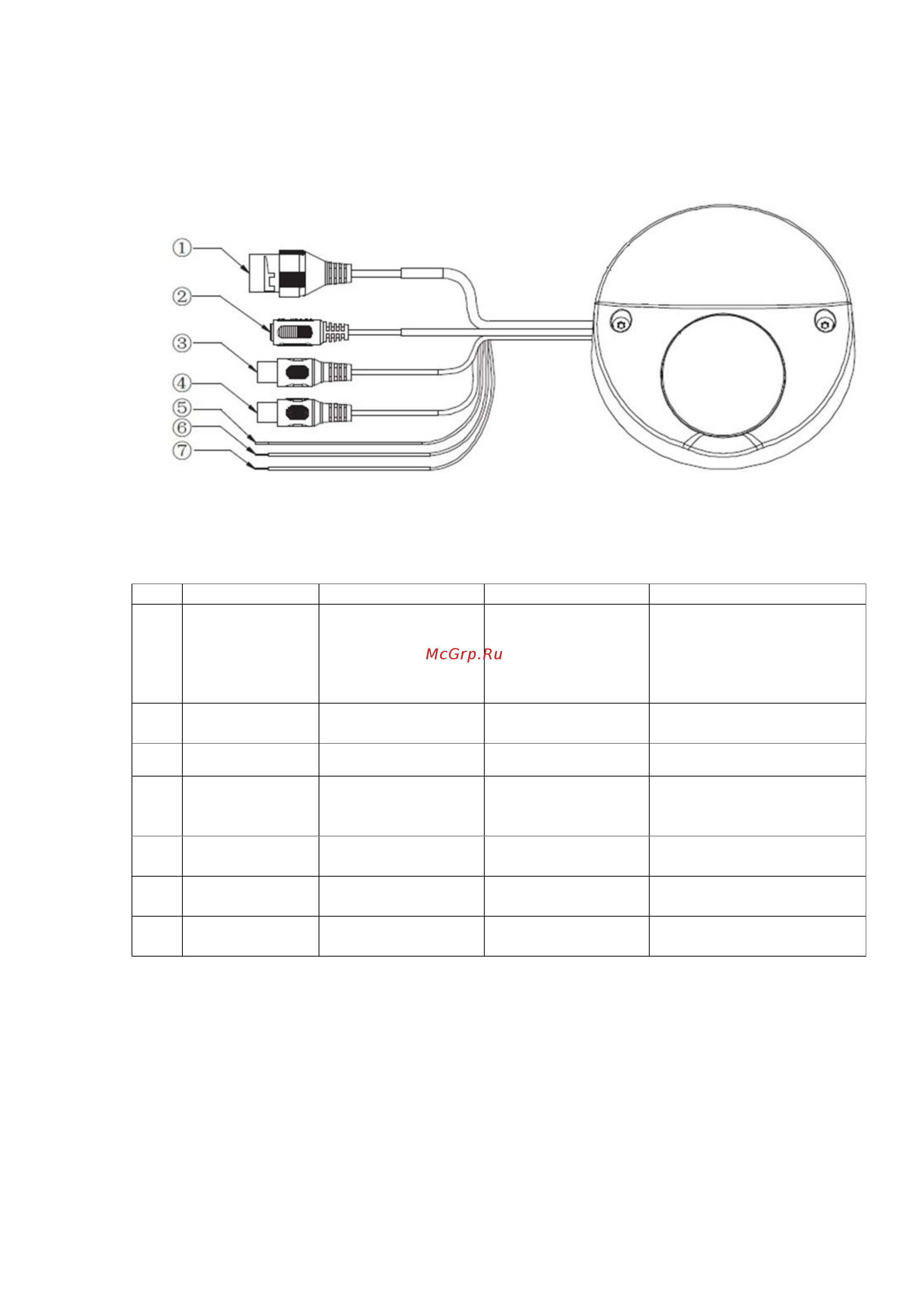

Рис. 2 Коммутационный кабель
Таблица 2
№
Наименование
Назначение
Тип
Функция
1
LAN
Сетевой порт
10Base-T/100Base-
TX Ethernet порт
Подключается
стандартным Ethernet-
кабелем. Поддерживает
передачу питания по
стандарту PoE.
2
DC 12V
Подключение
источника питания
Под коннектор FW-
16
-
3
AUDIO IN
Порт входа аудио
RCA
Вход аудио от микрофона.
4
AUDIO OUT
Порт выхода аудио
RCA
Выход аудио на пассивное
звуковое устройство
(например, наушники).
5
ALARM_IN1
Тревожный вход
Желтый
Получение тревожного
сигнала
6
ALARM_OUT1
Тревожный выход
Оранжевый
Генерация тревожного
сигнала
7
ALARM_GND
Тревожный общий
контакт
Серый
-
