Руководство по эксплуатации
9
2.2. Описание разъемов
Все основные разъемы камеры видеонаблюдения изображены на
рисунке 2.2.1).
Внимание! Компоновка и наличие дополнительных разъемов могут
быть изменены в зависимости от модификации устройства.

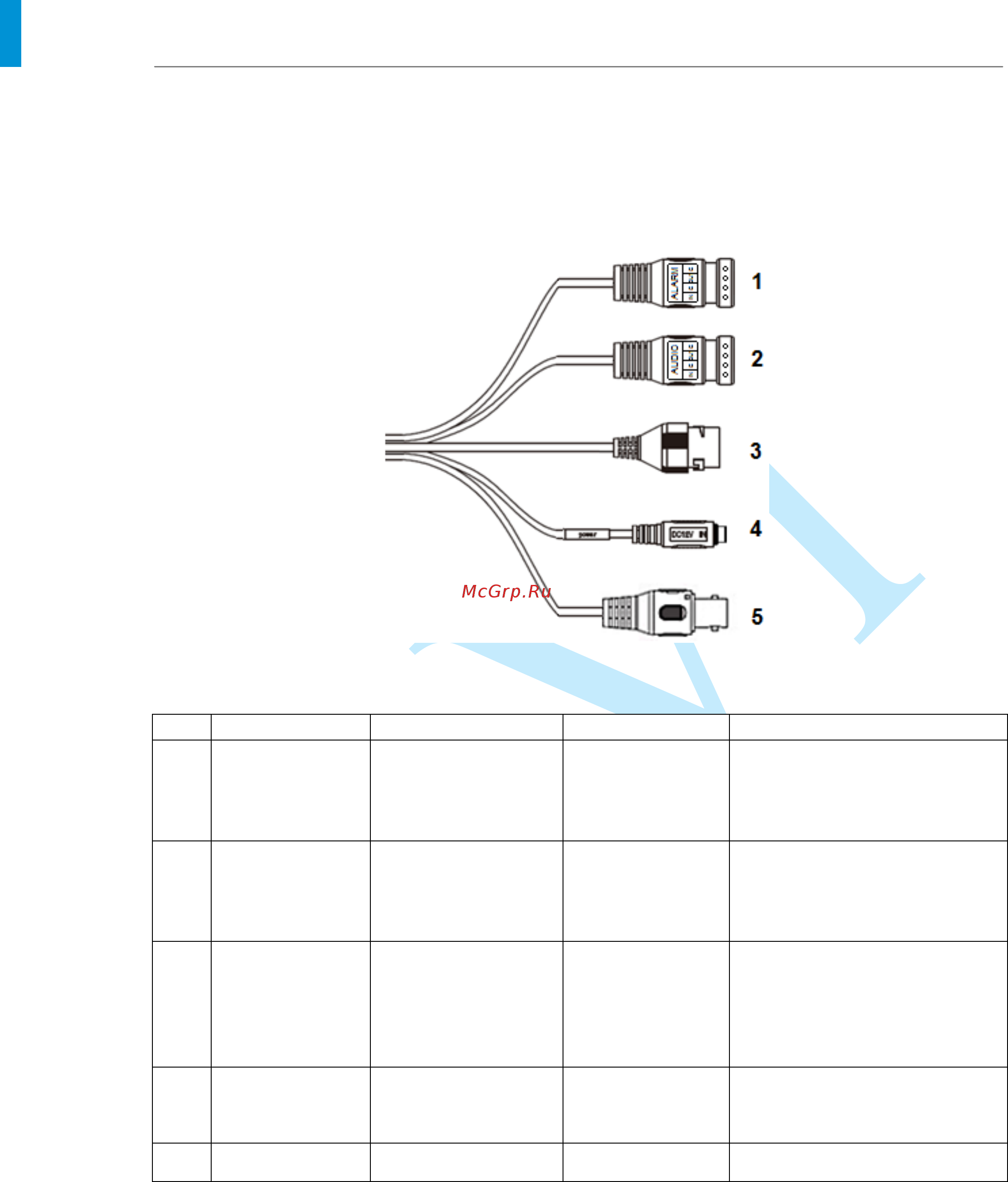

Рис. 2.2.1 Коммутационный кабель
№
Наименование
Назначение
Тип
Функция
1
ALARM
IN/OUT
Тревожный
вход/выход
Клеммная
колодка с
зажимом
Вход тревоги предназначен
для получения сигнала с
внешнего тревожного
извещателя.
AUDIO
IN/OUT
Аудио вход/выход
RCA
Вход аудио от микрофона.
Выход аудио на пассивное
звуковое устройство
(например, наушники).
3
LAN
Сетевой порт
10Base-
T/100Base-TX
Ethernet порт
Подключается
стандартным Ethernet-
кабелем. Поддерживает
передачу питания по
стандарту PoE.
4
DC 12V
Разъем питания
Под коннектор
FW-16
Разъём питания. Для
подачи напряжения 12V
DC.
5
CVBS
Видеовыход
BCN
Видеовыход CVBS
Таблица 2.2.1. Описание разъемов камеры видеонаблюдения
