ELEYUS Lana 700 50 BG [12/19] Инструкция по монтажу вытяжки

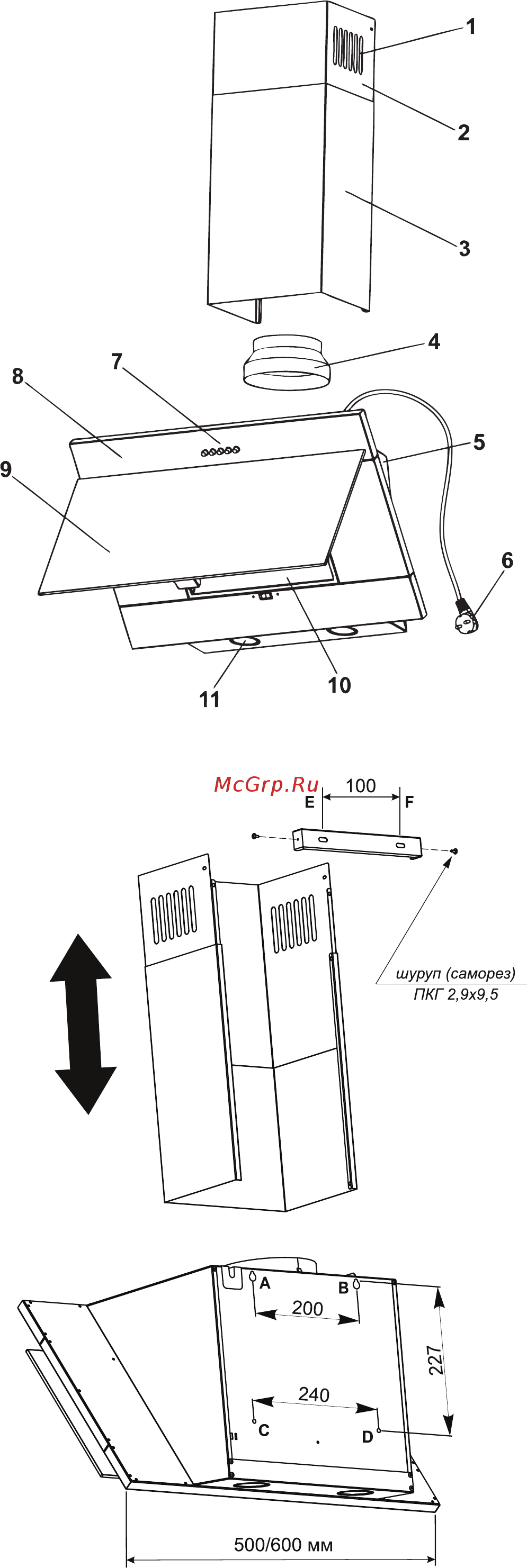

5.3 Вытяжка состоит из следующих составных частей (рис.3).

1 – вентиляционные пазы (режим рециркуляции воздуха)

2 – дымоход внутренний

3 – дымоход внешен

4 – переходник патрубка воздуховода (с Ø150 на Ø120)

5 – корпус вытяжки

6 – электрошнур с заземлением

7 – переключатель режимов работы вытяжки (механика)

8 – лицевая панель

9 – декоративная панель (нержавейка матовая/стекло)

10 – фильтр алюминиевый жироулавливающий

11 – лампы освещения (HALOGEN)

6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ

6.1 Выберите режим работы и место для установки вытяжки.

6.2 Выньте вытяжку из упаковочной коробки.

6.3 Проверьте работу вытяжки, подключите к электросети

и проверьте все ее функции.

6.4 Проведите разметку крепежных отверстий корпуса на

стене кухни. Для этого изготовьте бумажный шаблон с

координатами 4-х отверстий на задней стенке корпуса

(точки A, B, C, D див. схема монтажу); приложите шаблон

к стене на необходимой высоте, указанной ранее, и

выровняйте по уровню (рис.4).

6.5 Разметьте и просверлите в т. A, B, C, D 4 отверстия

сверлом Ø 7мм глубиной 40мм.

6.6 Вставьте дюбели в просверленные отверстия и

вкрутите в т. A, B, 4 шурупа ПТГ 4,5х40, так,

чтобы расстояние между стеной и головкой шурупа

составляла 5мм.

6.7 Повесьте корпус вытяжки на шурупах в

опорных точках A, B.

6.8 При необходимости установите на патрубке вытяжки

переходник воздуховода (Ø150/120) и смонтируйте

воздуховод.

6.9 Заверните в т. С, D 2 шурупа ТТГ 4,5х40 изнутри

вытяжки.

6.10 Установите телескопический кожух дымохода на корпусе вытяжки.Поднимите верхнюю панель

кожуха с планкой под потолок, чтобы он закрывал воздуховод вентиляции, и разметьте по пазам

Рис.3

Рис.4
