6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ

6.1 Оберіть режим роботи і місце встановлення витяжки.

6.2 Вийміть витяжку з пакувальної коробки.

6.3 Перевірти роботу витяжки, підключіть до електромережі і перевірте всі її функції.

6.4 З врахуванням встановленої висоти і умовою прилягання витяжки до дна нижньої полки

навісної меблевої шафи по раніше виготовленому паперовому шаблону розмітьте і виріжте

прямокутний отвір згідно габариту АхБ вмонтованої частини витяжки.

6.5 На витяжці відпустіть на 0,5 оберти гвинти. Після цього вставте витяжку у прорізаний

прямокутний отвір, злегка натиснувши пружні зажими. Затягніть викруткою гвинти з обох

сторін.

6.6 Якщо витяжка буде працювати в режимі відводу повітря в димохід, змонтуйте повітровід

обраного діаметру згідно інструкції, забезпечивши його герметичність.

6.7 Підключіть через розетку шнур до електромережі.

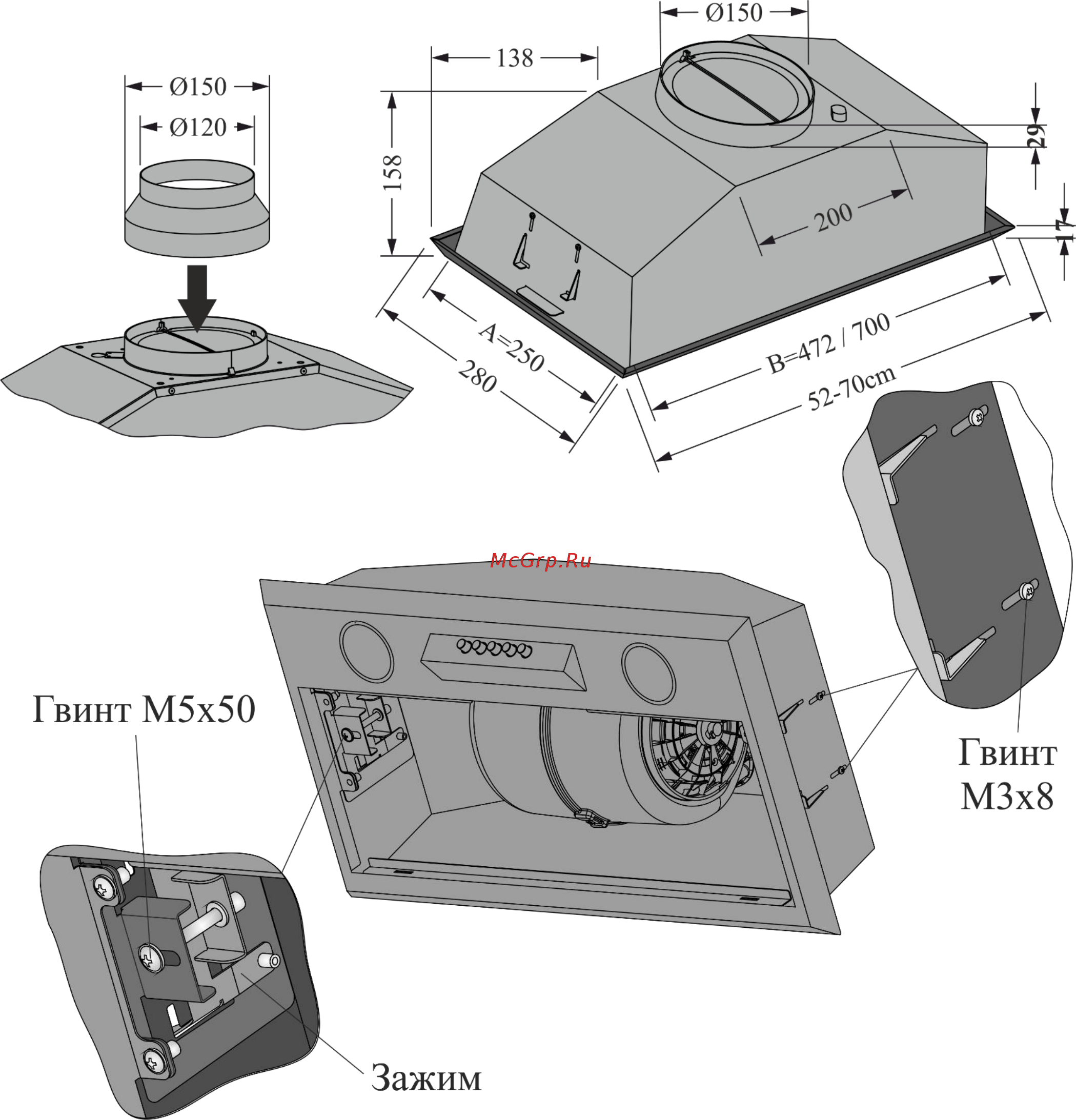

СХЕМИ МОНТАЖУ ВИТЯЖКИ:

вузли кріплення

встановлення перехідника та габаритна схема
