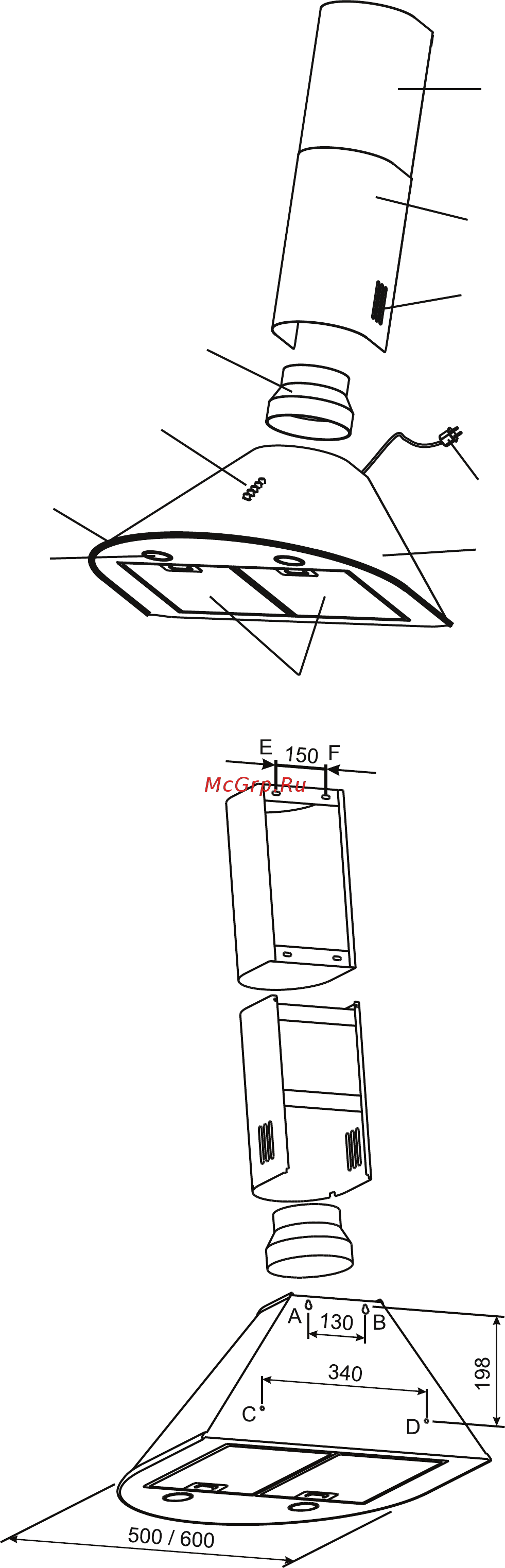

5.3 Вытяжка состоит из следующих составных частей (рис.3).
1 – вентиляционные пазы (режим рециркуляции воздуха)
2 – дымоход внутренний
3 – дымоход внешен
4 – переходник патрубка воздуховода Ø150 на Ø120)
5 – электрошнур с заземлением
6 – переключатель режимов работы вытяжки (механика)
7 – корпус вытяжки
8 – декоративный ободок
9 – лампы освещения (галогенные)
10 – фильтр алюминиевый жироулавливающий
6. ИНСТРУКЦИЯ ПО МОНТАЖУ ВЫТЯЖКИ
6.1 Выберите схему и место для установки вытяжки.
6.2 Выньте вытяжку из упаковочной коробки.
6.3 Для проверки исправности вытяжки положите
собранный блок, не присоединяя к нему кожух
дымохода, чтобы тыльная сторона лежала на столе, а
переключатель режимов работы был повернут
к проверяющему. Подключите вытяжку к электросети и,
если она на всех режимах работает
удовлетворительно, приступайте к её монтажу на стене.
Напоминаем, что высота установки
вытяжки над электроплитами должна быть не менее
650мм, а над газовыми – не менее 750мм (рис.1).
6.4 Перед тем, как приступить к сверлению отверстий
под крепёжные изделия, необходимо
произвести для них разметку на стене. Для этого изготовьте
бумажный шаблон с координатами фигурных отверстий
блока, приложите шаблон к стене на необходимой
установочной высоте, которая указана выше, и
выровняйте по уровню (рис.4).
6.5 Разметьте и просверлите в т. A, B,C,D 4 отверстия
сверлом Ø 7мм глубиной 40мм.
6.6 Вставьте дюбели в просверленные отверстия и
вкрутите в т. A, B, 2 шурупа ПТГ 4,5х40, так,
чтобы расстояние между стеной и головкой шурупа
составляла 5мм.
6.7 Повесьте блок турбовентилятора на шурупах в
опорных точках A, B.
6.8 Установите на патрубке вытяжки переходник
воздуховода (Ø150/120).
6.9 Заверните в т. С, D 2 шурупа ПТГ 4,5х40 изнутри вытяжки.
6.10 Установите телескопический кожух дымохода на корпусе вытяжки.Поднимите верхнюю панель
кожуха с планкой под потолок, чтобы он закрывал воздуховод вентиляции, и разметьте по пазам
планки 2 отверстия под крепление (точки E, F) (рис.4).
Рис.3
Рис.4
3
5
6
7
8
9
1
2
4
10
