ELEYUS Gamma 1000 LED SMD 60 N BL [6/19] Інструкція по монтажу витяжки

6. ІНСТРУКЦІЯ ПО МОНТАЖУ ВИТЯЖКИ

6.1 Оберіть режим роботи і місце для встановлення витяжки.

6.2 Вийміть витяжку з пакувальної коробки.

6.3 Перевірти роботу витяжки, підключіть до електромережі і перевірте всі її функції.

6.4 Проведіть розмітку кріпильних отворів корпусу на стіні кухні. Для цього виготовте

паперовий шаблон з координатами 4-х отворів на задній стінці корпуса (точки А, B, C, D див

схема монтажу); прикладіть шаблон до стіни на необхідній висоті, що вказана вище, і

вирівняйте його по рівню. (рис.4).

6.5 Намітьте і просвердліть в т. А, В, C, D 4 отвори свердлом Ø7мм глибиною 40мм.

6.6 Встановіть дюбелі в просвердлені отвори і вкрутіть в т. А, B, 2 шурупа ПТГ 4,5х40, так,

щоб віддаль між стіною і головкою шурупа складала 5мм.

6.7 Повісьте корпус витяжки на шурупах в опорних точках А, В.

6.8 При необхідності установіть на патрубку витяжки перехідник повітроводу (Ø150/120) і

змонтуйте повітровід.

6.9. Вкрутіть в т. С, D 2 шурупа ПТГ 4,5х40 зсередини витяжки.

6.10 Установіть телескопічний коминок на корпусі витяжки. Підніміть верхню панель коминка з

планкою під стелю, щоб він закривав повітровід вентиляції, і розмітьте по пазам планки 2 отвори

під кріплення (т. E, F) (рис.5).

6.11 Просвердліть 2 отвори Ø7, вставте в них дюбелі і закріпіть планку шурупами ПТГ 4,5х40

до стіни.

6.12 Якщо витяжка буде працювати в режимі відводу повітря в димохід, змонтуйте повітровід

обраного діаметру згідно інструкції, забезпечивши його герметичність.

6.13 Якщо витяжка буде працювати в режимі рециркуляції, то повітровід не потрібний.

Необхідно встановити на Т-подібному штирі кришки турбовентилятора вугільний

запахопоглинальний фільтр (купується окремо).

6.14 Установіть зовнішню панель коминка в пази на корпусі витяжки, а внутрішню – підніміть

вгору до суміщення отворів кріплення з планкою і з’єднайте їх з боків 2-ма шурупами ПКГ 2,9х9,5

(рис.5).

6.15 Перевірте надійність кріплення витяжки, підведіть і підключіть через розетку шнур до

електромережі. З метою додаткового захисту від перепадів напруги в мережі рекомендуємо

підключати витяжку через додатковий автоматичний вимикач 6А.

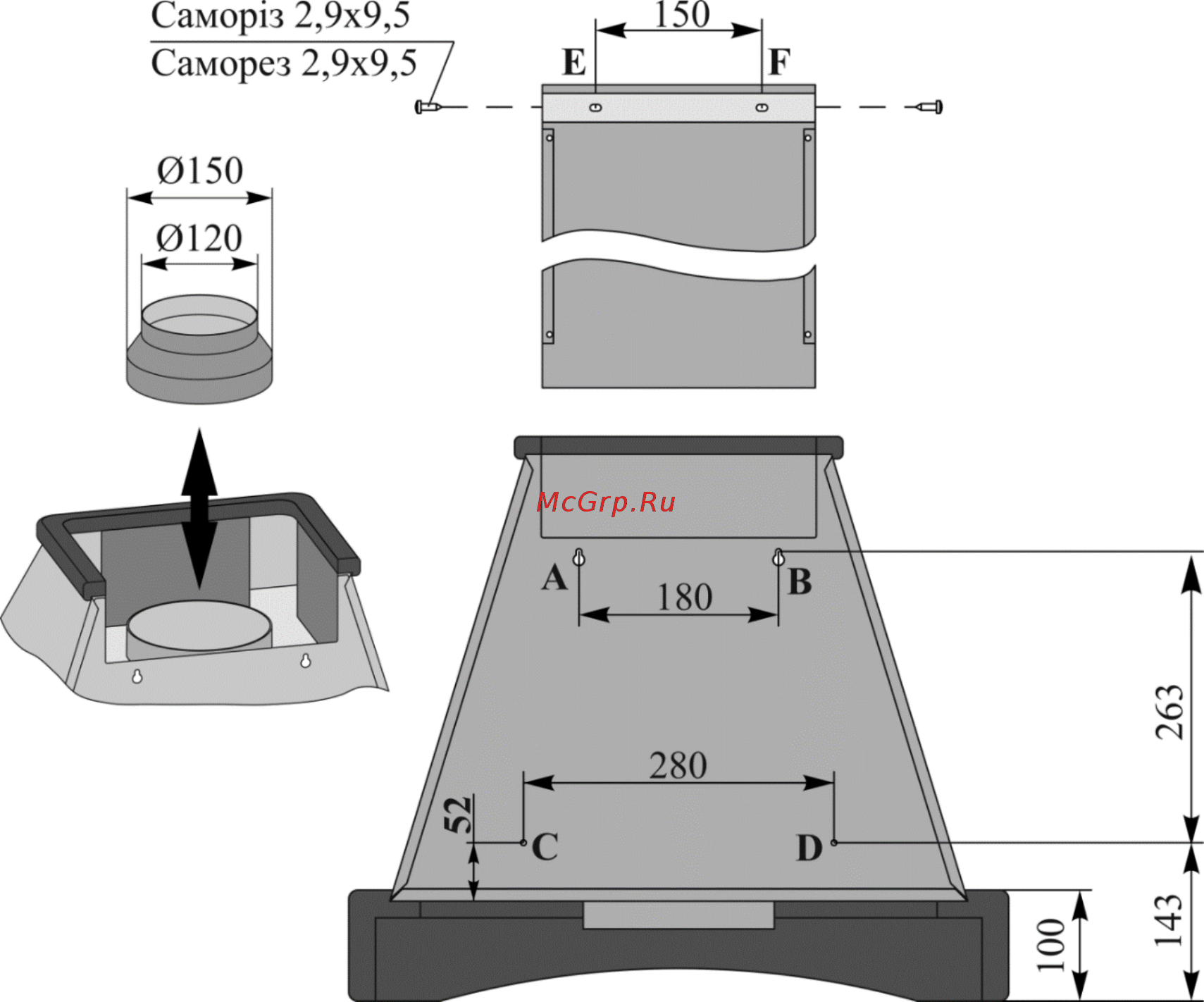

Рис.5
