ELEYUS Piano 1000 LED SMD 60 N [5/19] Рис

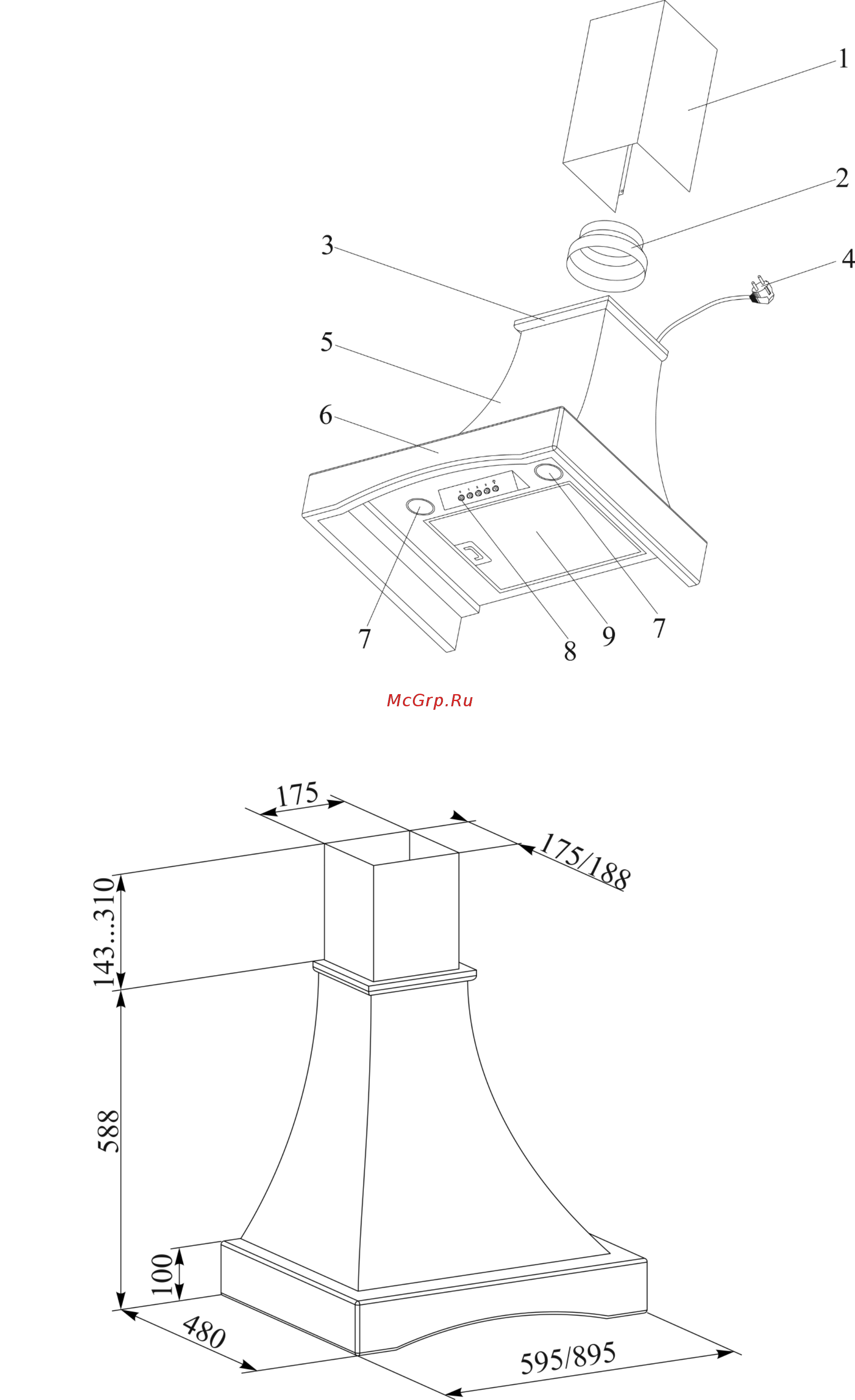

5.4 Витяжка складається з наступних складових частин (рис.3)

1 – коминок;

2 – перехідник патрубка (з Ø150 на Ø120);

3 – окантовка корпуса (дерево);

4 – шнур електромережі з заземленням;

5 – корпус;

6 – рамка корпуса (дерево);

7 – лампи освітлення (LED SMD);

8 – перемикач режимів роботи

(механічний);

9 – фільтр алюмінієвий

жироуловлюючий.

5.5 Габаритні розміри витяжки зображені на (рис.4).

Рис.3

Рис.4
