11

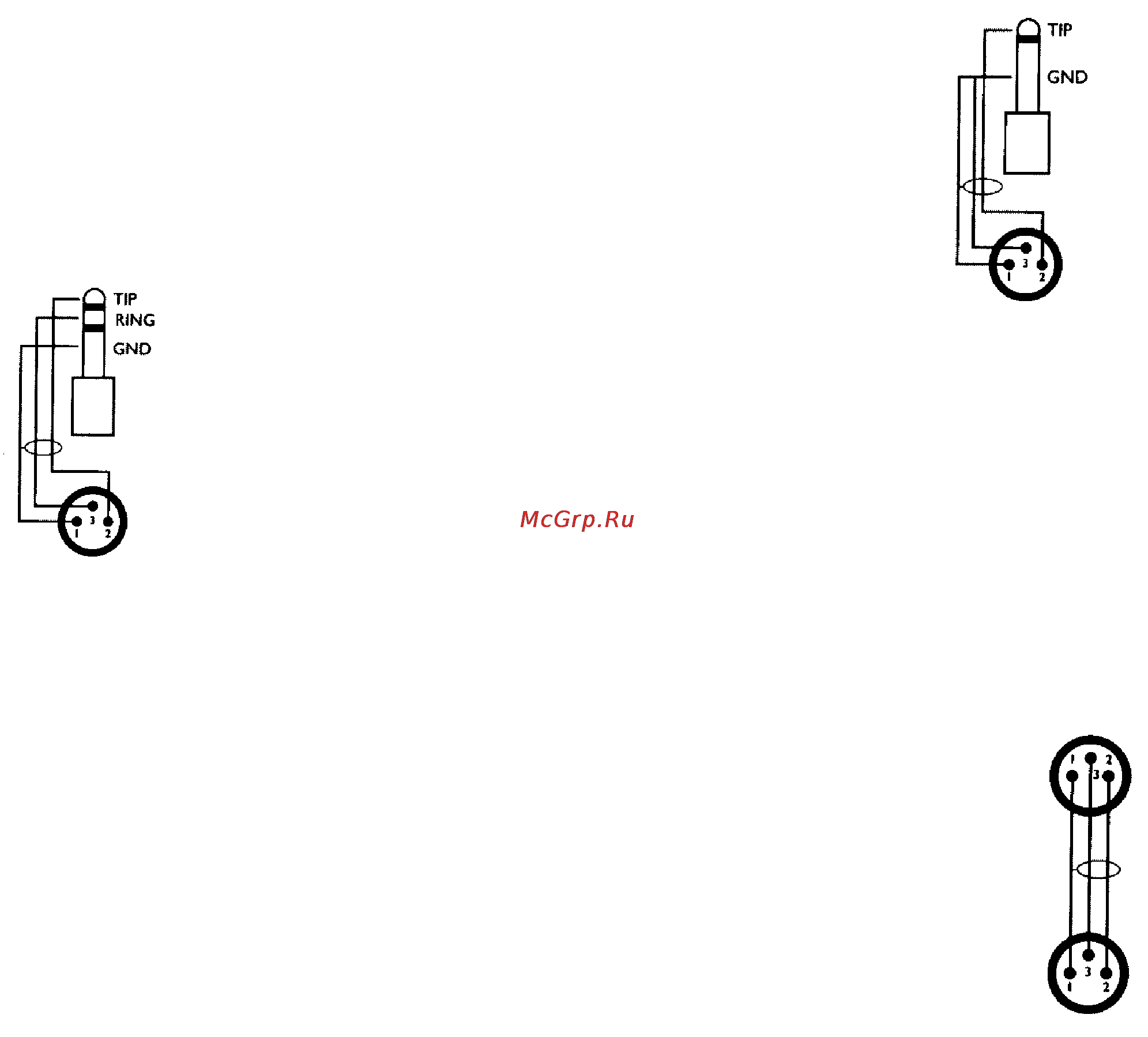

Для различных целей могут потребоваться шнуры с различными коммутацион ными разъемами. На
приведенных ниже рисунках иллюстриру ются различные варианты коммутации с пояс нениями .
Несимметричное оборудование модно подключать к симметричным входам/выходам
микшерного пульта с помощью моноштекеров 1/4" jack или стереоштекеров TRS jack с
закороченными контактами «кольцо» и «рукав».
Несимметричный сигнал, разъем Jack TR
Контакт Tip - сигнал
Контакт Ring - земля
Симметричный сигнал, разъем Jack TRS
Контакт Sleeve –земля/экран
Контакт Tip – «горячий» (+)
Контакт Ring – «холодный» (-)
При коммутации «симметрия на несимметрию» контакты Ring и Sleeve в
стереоразъеме должны быть закорочены.
Разъем Jack TRS,
подсоединение наушников, основных выходов и стереовходов.
Контакт Sleeve –земля/экран
Контакт Tipлевый канал
Контакт Ring – правый канал
Симметричный сигнал, разъемы XLR
Контакт №1земля/экран
Контакт 2 - «горячий» (+)
Контакт 3 - «холодный» (-)
При коммутации «симметрия на несимметрию» контакты №1 и 3 в разъеме
XLR должны быть закорочены
