8
ЭКСПЛУАТАЦИЯ
После подключения корпуса и кабеля: РУЧНОЙ ВАРИАНТ

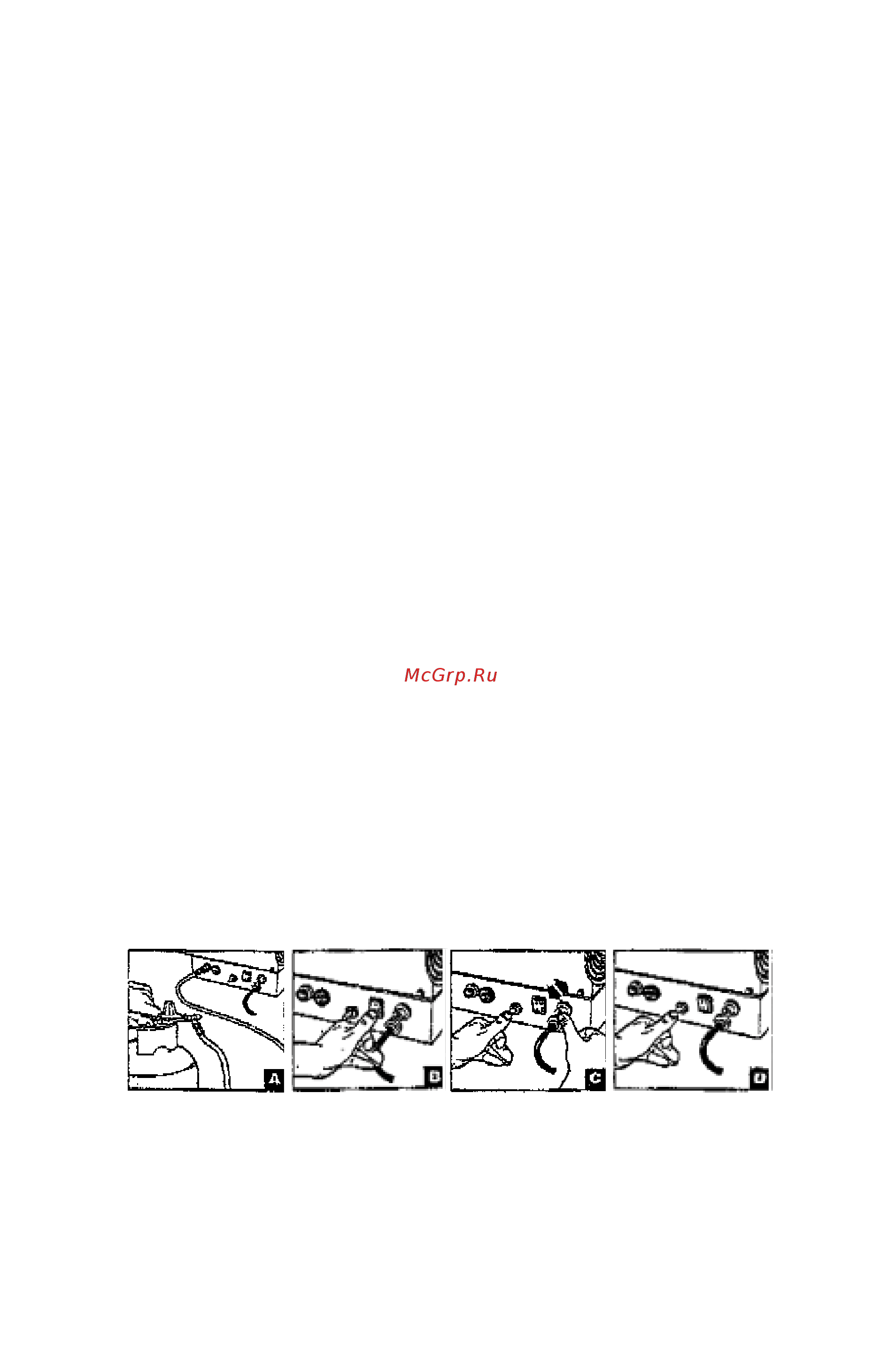

* Открыть баллон (см. рис. А).
* Включить вентилятор с помощью белого выключателя (см. рис. В).
* Нажать кнопку газа и, удерживая ее в таком положении, периодически нажимать на пьезоэлектрический
пуск (см . рис. С).
* После возгорания пламени держать кнопку газа в нажатом положении в течении 15 - 20 секунд, чтобы
активировать устройства безопасности (см. рис. С).
* Затем отпустить кнопку: плам я по-прежнему будет гореть.
* При остановке вентилятора по причине какого-либо разрыва в техническ ой схеме генератор через
несколько секу нд будет автоматически отключен устройствами безопасности,
* То же самое происходит при перерыве в подаче газа. В обоих случаях для повторного пуска следует
повторить указанную выше процедуру.
* Не следует неоднократно пытаться запустить аппарат в короткий промежуток времени . Если зажигания
не происходит, необходимо незамедл ител ьно присту пить к поиску причины.
Примечание: Тепловую мощность можно регулировать в интервале мак с и мум/минимум с
помощью ручки, находящейся на панели генератора.
ВЫКЛЮЧЕНИЕ * Сначала нужно отключить баллон, затем вентилятор. * Если пламя погаснет во
время работ ы нагреват еля, то следует проверить: - 1. Дост а т о чна ли подача газа. - 2. Не блокирован ли
вентилятор. - 3. Не блокирован ли выход воздуха,
После подключения корпуса и кабеля: АВТОМАТИЧЕСКИЙ ВАРИАНТ
* Открыть баллон (см. рис. А),
* Нажать кнопку газа и, удерживая ее в таком положении, периодически нажимать на пьезоэлектрический
пуск с целью зажечь пламя режима ожидания (см. рис. С).
* После возгорания пламени держать кнопку газа в нажатом положении в течении 1 5 - 20 секунд, чтобы
активировать устройства безопасности (см. рис. D),
* Затем отпустить кнопку: плам я по-прежнему будет гореть.
* Включи т ь вентилятор с- помощью белого выключателя (см. рис, 8).
* При остановке вентилятора по причине какого-либо разрыва а технической схеме генератор через
несколько секу нд будет отключен устройствами безопасности,
* То же самое происходит при перерыве в подаче газа, В обоих случаях для повторного пуска следует
повторить указанную выше процедуру.
* Не следует неоднократ но пыт аться запустить аппарата короткий промежуток времени. Есл и зажигания
не происходит, необходимо незаме д л и т е ль но приступить к поиску причины.
* Можно регулировать температуру окружающего воздуха с помощью термостата; в этом случае пуск и
отключение происходят автоматически, в то время как пламя горит в режиме ожидания,
Примечание. Тепловую мощность можно регулировать в интервале мак симум/мини мум с
помощью ручки, находящейся на панел и генерат ора.
ВЫКЛЮЧЕНИЕ • Сначала нужно отключить баллон, затем вентилятор. - ЕСЛИ пламя погаснет во
время работы нагревателя, то следует проверить: - 1. Достаточна ли подача газа. - 2 Не блокирован
ли вентилятор, - 3. Не блокирован ли выход воздуха.
! ВНИМАНИЕ. Еще раз подробно ознакомьтесь с предупреждениями, приведенными в Раз-
деле "Информация по технике безопасности". Это необходимо для безопасной эксплуатации
нагревателя. При пользовании нагревателем необходимо со б люда ть все местные нормы и правила.
Замена баллонов с пропаном
Замена баллонов с пропаном производится при погашенном пламени, Используется только газ пропан 13Р.
1. Плотно закрыть клапан (-ы) подачи пропана на газовом баллоне (-ах),
2. Снять шланг с регулятором с баллона (-ов),
3. Подсоединить шланг с регулятором к новому баллону (-ам) с пропаном. Плот но затянуть.
4. Проверить все соединения на утечку,
