НАГРЕВАТЕЛЬ ВОЗДУХА

Каждый нагреватель поставляется в комплекте с предохраняющими и

управляющими устройствами, которые необходимы для правильного

функционирования установки.

Электрический распределитель, термостат вентилятора, а также оснащенный

системой ручного снятия блокады термостат, предохраняющий от перегрева,

подсоединяются производителем.

После установки нагревателя в соответствующем месте пользователь должен

выполнить следующие действия:

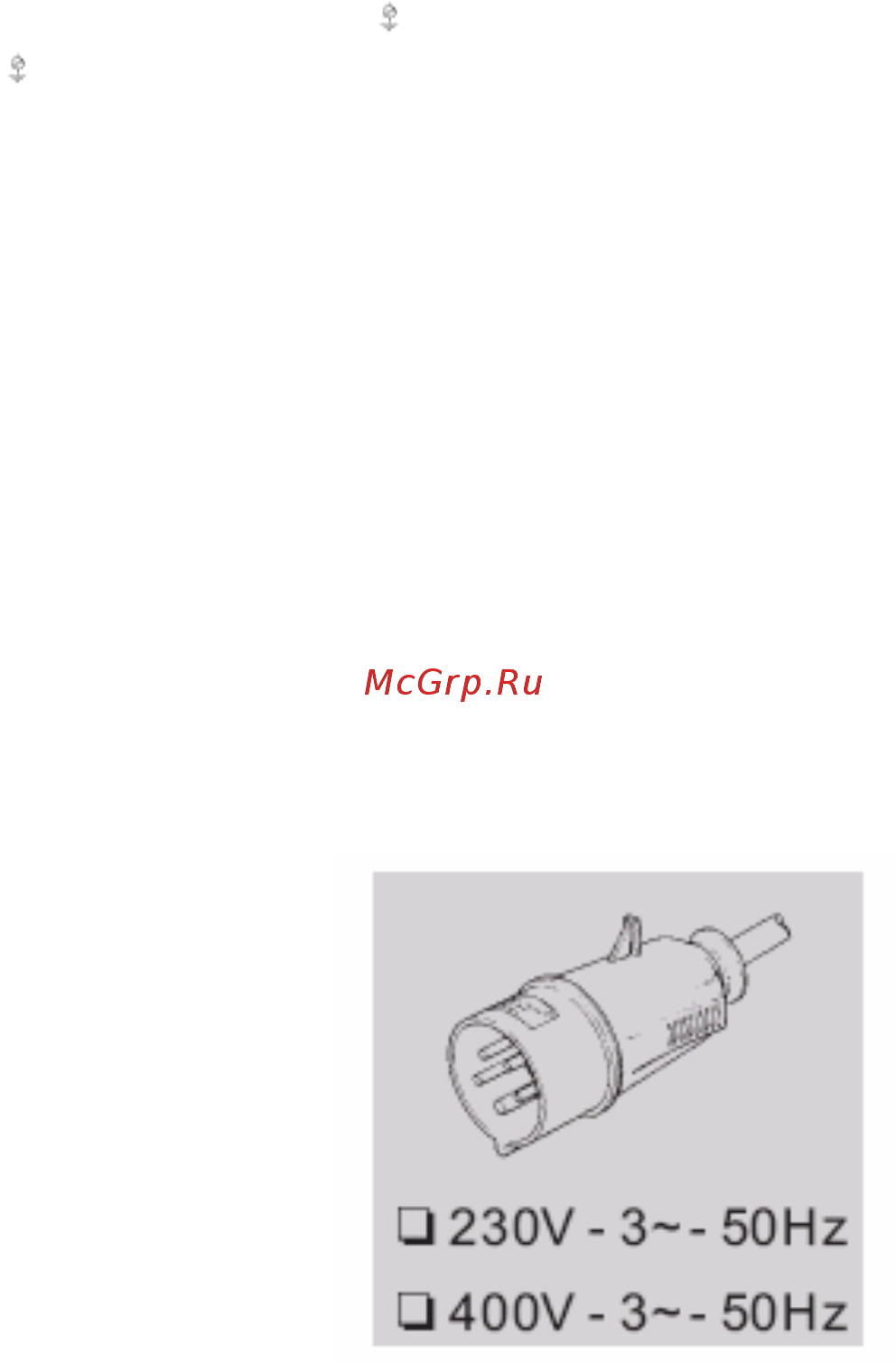

• На рисунке, отмеченном символом Таб. 1, показана этикетка, размещаемая на

нагревателях с 3-фазовым питанием. Электропитание следует подключать после

предварительного ознакомления с информацией, помещенной на этикетке, на

которой представлена подробная информация о сетевом питании (см. Таб. II).

Кабель питания, который не входит в комплектацию нагревателя:

• должен быть типа HO7RN-F (с поперечным диаметром 1,5 мм

);

• должен быть подсоединен к распределителю с помощью крепящего элемента

(3),а также к зажимам N, L и в случае 1-фазового питания или к зажимам НN, R,

S, T и в случае 3-фазового питания (см. „СХЕМА ЭЛЕКТРИЧЕСКИХ

СОЕДИНЕНИЙ”);

• должен быть подсоединен непосредственно к распределителю электропитания,

оснащенного выключателем;

• его длина не должна превышать 2 метров.

• Горелка должна быть прикреплена к нагревателю с помощью соответствующих

болтов. Между горелкой и нагревателем следует разместить прокладки, которые

находятся в комплектации горелки.

• Горелку следует подключить к резервуару с топливом, а также к системе

дозирования топлива (смотри „Инструкция обслуживания горелки”),

приспособленного к максимальной обогревательной силе нагревателя,

указанной на информационной табличке.

• Аксессуары, такие как комнатный термостат или часовой регулятор, следует

подключить к распределителю нагревателя: электрические провода должны

быть подсоединены к зажимам 7 и 8 с помощью крепящего элемента (8).

[Таб. 1]
