8. ПОДКЛЮЧЕНИЕ

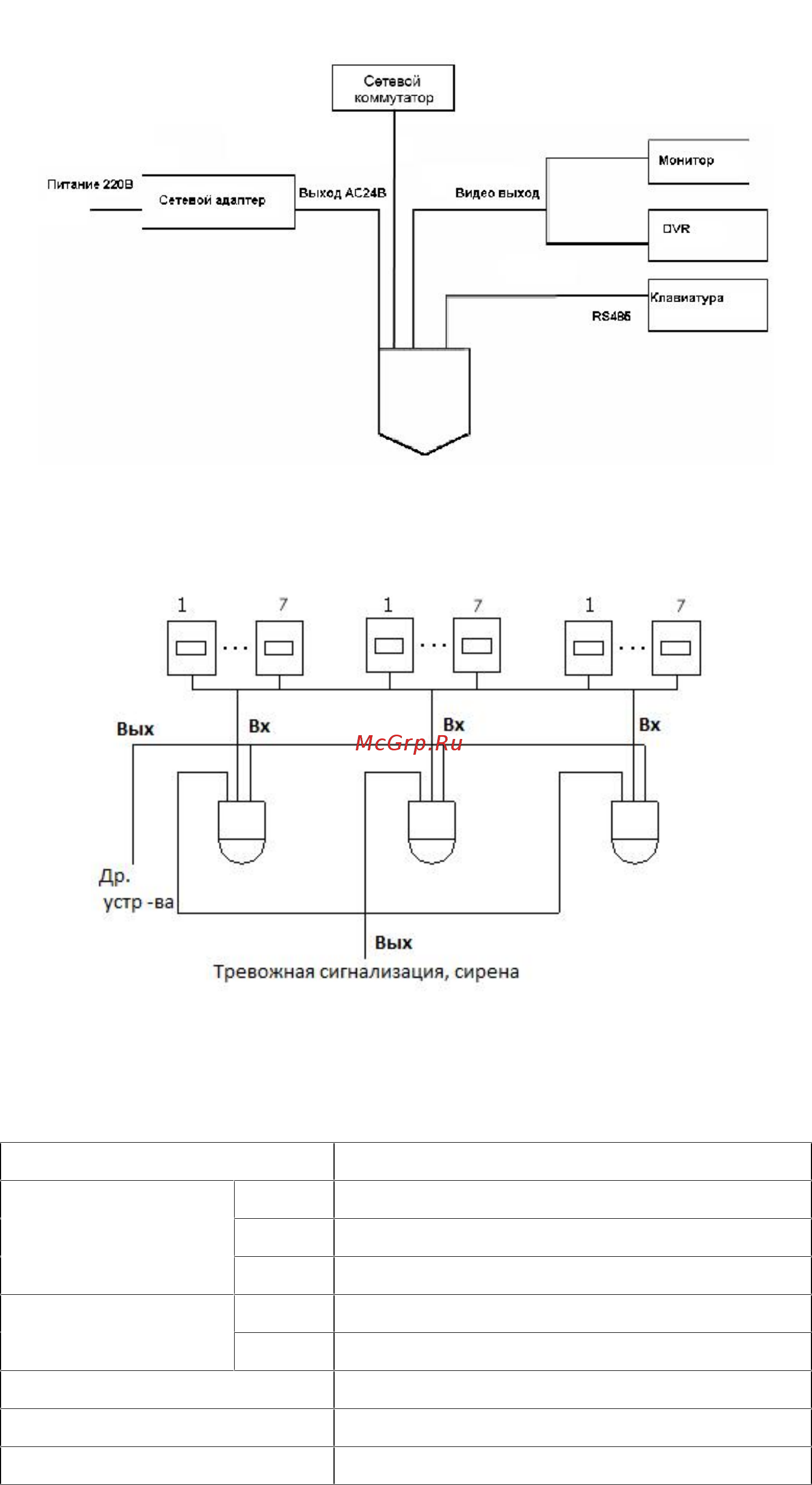

Общая схема подключения показана на рис. 11.
Рис. 11
Общая схема подключения тревожных датчиков и устройств оповещения показана на рис.
12.
Рис. 12
Пожалуйста ознакомьтесь с назначением выводов видеокамеры в таблице 2 и 3
Таблица 2
Наименование
Назначение
485
A
Интерфейс 485 – A (+).
B
Интерфейс 485 – B (-).
GND
Заземление
VIDEO
GND
Заземление
OUT
Аналоговый видеовыход
AC24V
Подключение источника питания AC 24V
EARTH
Заземление
LAN
RJ 45 сетевой порт.
