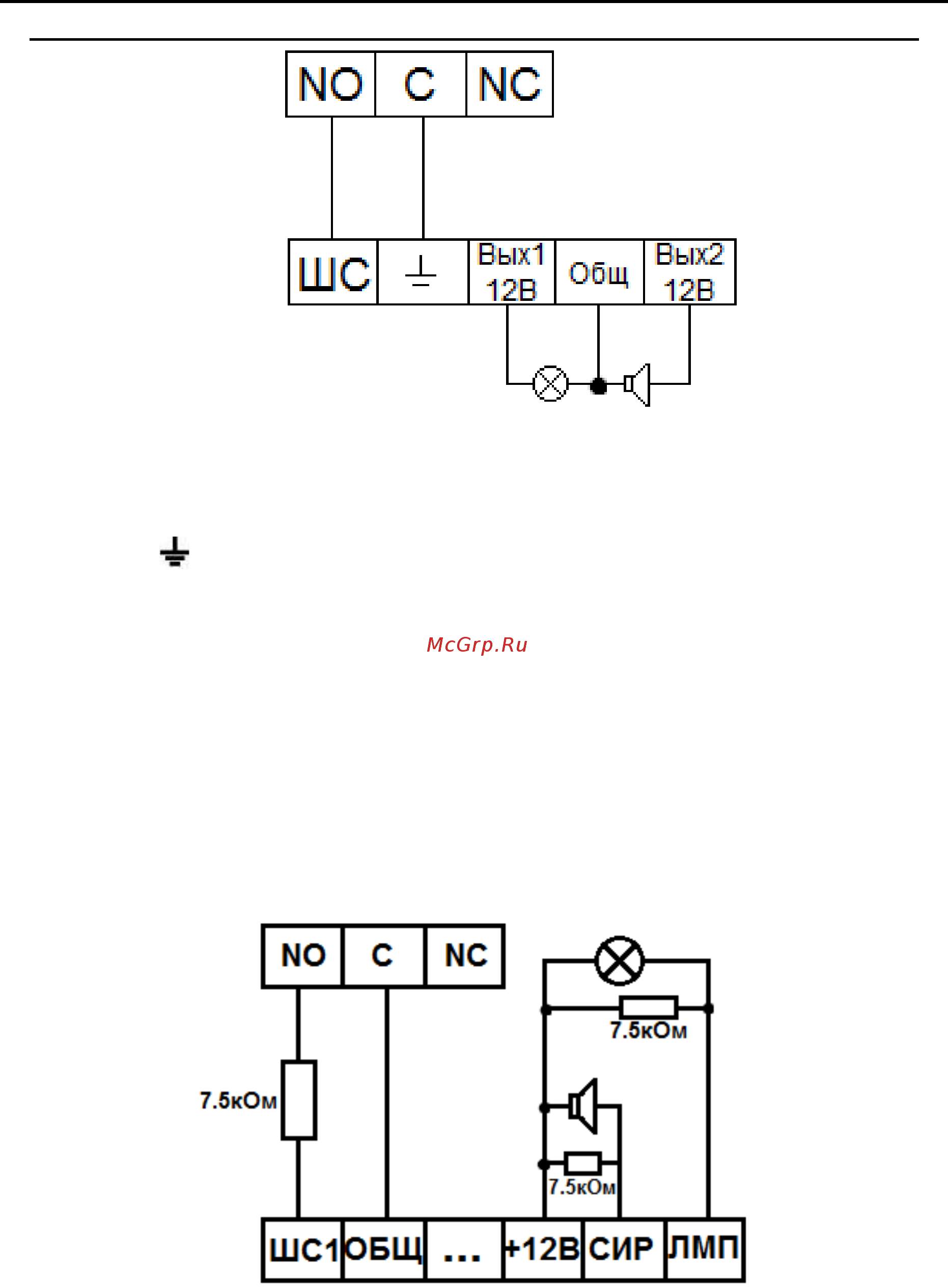

Общая схема подключения к приемно-контрольному охранно-пожарному

прибору (ППКОП) с типом сигнальной шины (ШС) «Сухой контакт»

Рис. 7

«NO» на «ШС»

«С» на « »

«Сирену (лампу)» на «Вых. +12В» и «Общ.».

Примечание. Разъем выхода сигнала тревоги запрещается напрямую

подсоединять к нагрузке с большим энергопотреблением (мощность

подключаемого устройства не должна превышать 1A, 3,3В) во избежание

возрастания силы тока, т.к. это может привести к выходу реле из строя.

Используйте сопрягающее устройство, чтобы установить соединение между

тревожным выходом и нагрузкой.

Пример схемы подключения ППКОП «Гранит 3/5/8/12».

Рис. 8
