Тревожные входы и выходы, RS-485

Таблица 6

NO1

NO2

NO3

NO4

NO5

NC5

CTRL

12V

+12V

A +

B -

1 – 16 – тревожные входы.

NO1 C1 – NO4 C4 – группы контактов тревожных выходов устройства

при нормально открытом (NO) и нормально закрытом (C) состоянии.

NO5 C5, NC5 – группы контактов тревожных выходов устройства с

возможностью переключения состояния с открытого (NO5) на закрытое (C5) и

наоборот (NC5).

– общий кабель (земля).

CTRL 12V – выход управляющего питания DC 12В.

+12V – выход питания DC 12В.

А(+) / В(-) – порт обмена данными по протоколу RS-485, необходим для

подключения и управления скоростными поворотными видеокамерами,

подсоедините видеокамеру к входам А и В.

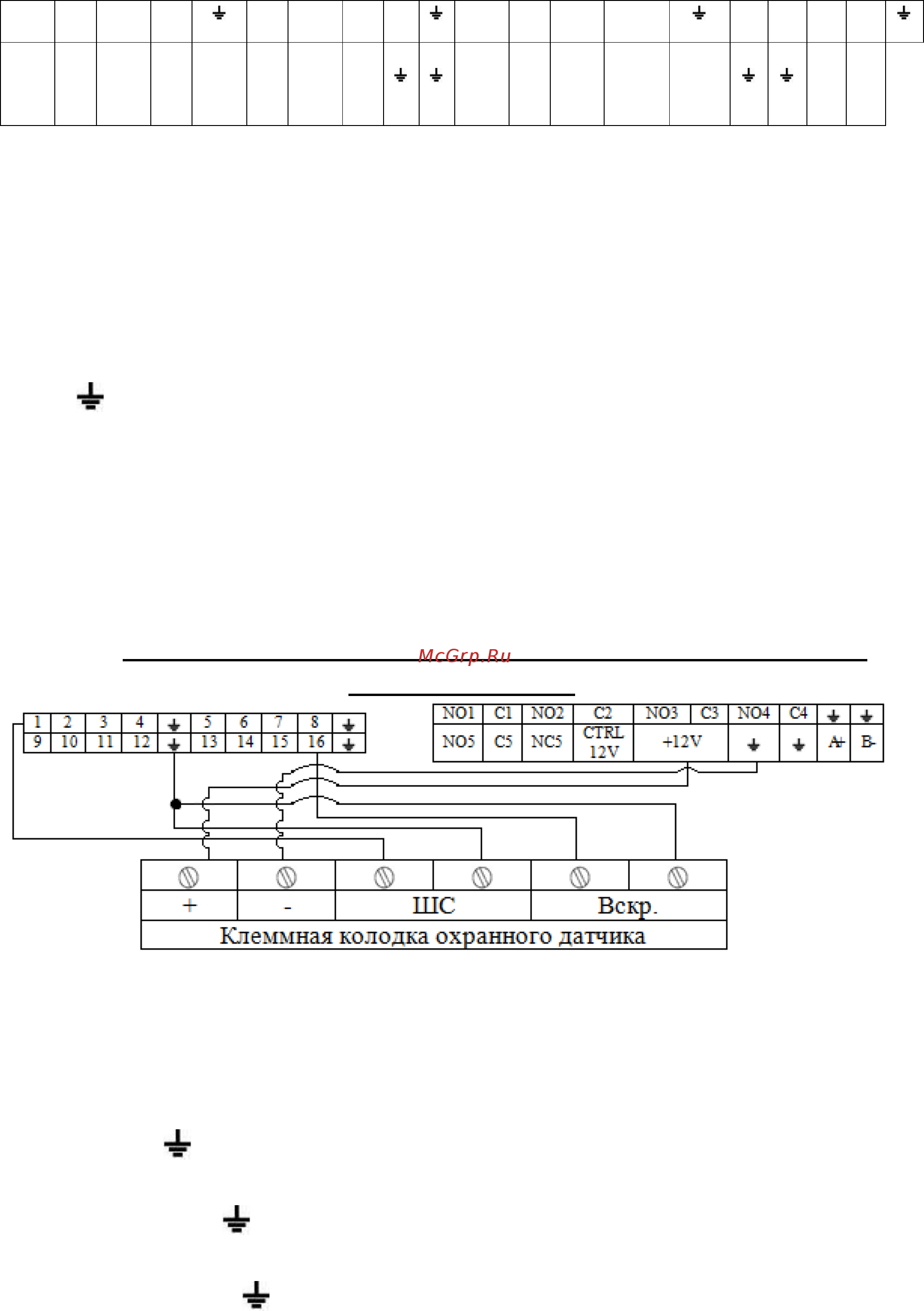

Схема подключения охранных датчиков к тревожным входам

видеорегистратора

Рис. 6

Схема подключения охранных датчиков к тревожным входам

видеорегистратора:

«+» на «+12V»

«-» на « »

ШС: «+» на «тревожный вход»

«-» на « »

Вскр.: «+» на «тревожный вход»

«-» на « »
