Для устройств: RVi-IPN64/8-4K, RVi-IPN64/8-4K V.2, RVi-IPN64/8-4K-PRO V.2

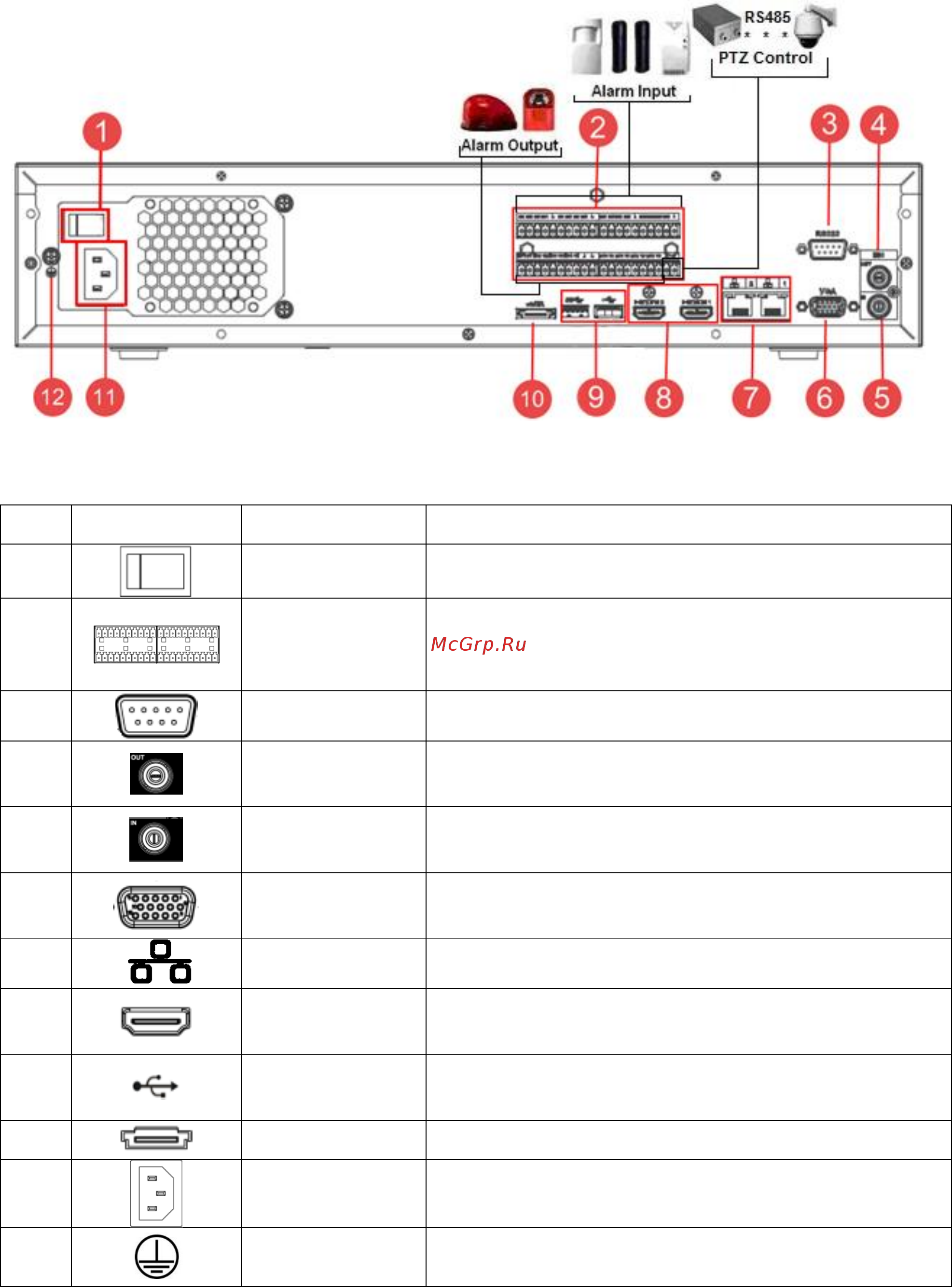

Рис.5

Таблица 5

№

Символ

Наименование

Описание

Кнопка

питания

Включение/выключение питания устройства

Тревожные

входы/выходы

+ RS 485

Разъём входа/выхода сигнала тревоги.

RS 485 - разъем для подключения поворотных

устройств

RS 232

Сервисный порт

Аудио выход

Разъем для подключения устройства

воспроизведения аудио сигнала (RCA)

Аудио вход

Разъем для подключения источника аудио

сигнала (RCA)

Видеовыход

Разъем для подключения монитора c

интерфейсом VGA

Сетевой порт

Разъем для подключения регистратора к сети

Видеовыход

Разъем для подключения монитора c

интерфейсом HDMI

USB

Разъем для подключения переносных

накопителей и мыши

eSATA

eSATA порт для архивации и прямой записи

Питание

Разъем для подключения БП

Заземление

Зажим для подключения заземляющего контакта
